一、系统组成

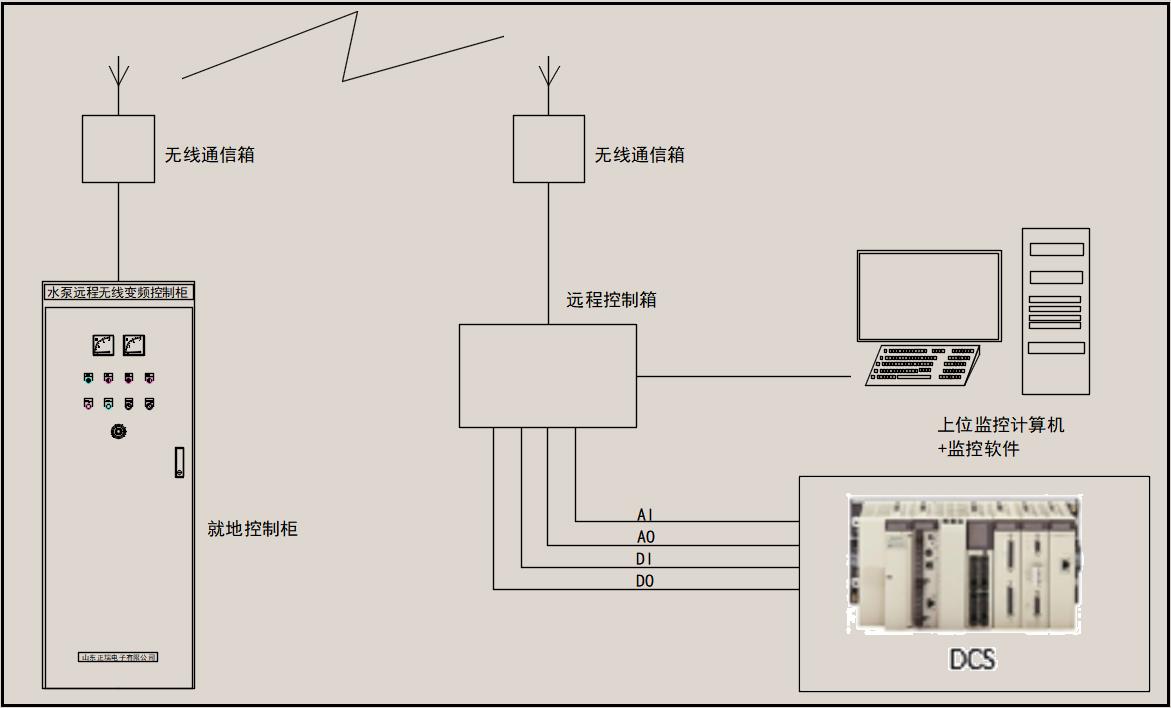

水泵无线变频远程控制系统由远端监控上位计算机及监控软件（或控制中心DCS系统接入端口）、远端控制箱、远端/近端无线通信箱、就地控制柜组成。

其中：

1、远程监控上位计算机及监控软件ZRMSCADA3.0可独立实现对远程泵房水泵机组的监控。也可以在控制中心以硬接线方式进入DCS系统，由DCS系统实现PID控制算法后实时控制远程水泵。

2、远端控制箱实现将无线链路数据和DCS控制系统之间的信号进行双向转化，以实现远程传输的目的。

3、远端/近端无线通信箱用于搭建远程控制端到就地控制柜的无线通信链路，保证了两端通信的可靠性。无线通信采用基于LORA的无线通信技术，具有较强的抗多径干扰能力，相同功率下，比较其他无线通信技术，能大大增加通信距离及通信数据的可靠性。

4、就地控制柜内含先进PLC及变频驱动元件。可实现如下：

1)   远方/就地的控制切换；

2)   远方/就地的变频/工频无扰切换；

3)   互锁及热继保护；

4)   远方/就地启停控制；

5)   远方/就地调频；

6)   就地参数整定；

7)   远方PID/就地PID控制等控制功能；

8)   电压/电流/压力/故障状态/开关状态/热继状态/切换状态/运行方式等实现远方监控；

9)   远程故障复位

10) 远程目标值下发

等全部远程监控功能。

11) 同时还具备本柜自动风扇开启散热功能。初值定为高于42℃开启风扇，低于38℃关闭散热风扇。可根据用户要求设定。

二、主要技术指标

1、设备运行环境条件：

环境温度：-30 - 50℃

最大相对湿度：5%-90%不凝露

多年平均相对湿度：<=90%

平均风速：<=12级

海拔高度：<=4000m

地震烈度： <=8级

2、功能：

1)测控终端被安装泵站现场，监测水泵状态；监测出水流量；监测泵控制模式、电压、电流、管道压力、故障报警

2)支持水泵启动设备手动控制、自动控制、远程控制水泵的启停，支持远程切换控制模式。

3)支持远程设置、修改终端的工作参数，实现远程维护终端设备。

4)可实现恒压或恒流自动控制，监控中心可以远程启动/停止水泵

5)监控中心远程采集水源井的水泵状态，监测水泵电压、电流、启停状态、故障状态、控制方式（工频/变频、就地/远程）等设备参数。监测压力、流量等工艺参数。

6)电流过大、缺相、水位过低、控制柜保护、井房停电等异常状况发生时，立即报警；

三、安装调试：

1) 远程无线变频控制柜就地安装时，尽量靠近泵组安装。安装时必须充分做好安全措施，服从厂方的统一安排。专人进行配合工作，确保安全生产。

2)调试工作包括下面两方面：

3)出厂调试：硬件调试正常工作，软件模拟设备运行；

4)现场调试：主要是系统设备的功能恢复，以实现上述工程的全部功能。

5)工期应尽可能短，并要求不能对厂方的正常生产造成影响。

6)现场验收：在整套系统达到设计的功能要求时，由双方联合派人参加验收；整套设备正常投入运行并达到设计性能。
