让气体“可视化”| 六氟化硫气体泄漏报警监测解决方案

高压开关柜经过了十几二十年的运行，设备老化，就会出现六氟化硫泄漏情况，甚至受环境温差影响，如夏季和冬季，设备金属膨胀、收缩，也会导致泄露量增加。严重危害到人身安全。

如何改善高压配电室六氟化硫泄漏问题？

1.开关柜的SF6气体系统应定期进行维护，包括：校检SF6密度继电器、压力表或密度表；检测气室有无泄漏，根据密封件寿命及使用情况更换密封件；测量SF6气体湿度等。

2.出现异常天气时要巡视，如严寒、高温、冰雪天气、或气温骤变等，需要检查设备外观及各气室压力，预防SF6气体压力过低，影响设备绝缘性能；

3.在迎峰度夏前、A类或B类检修后、经受大负荷冲击后应进行局部放电检测，对于局部放电量异常的设备，应同时结合SF6气体分解物检测技术进行综合分析和判断。应严格检测并确保现场SF6气体合格，防止因纯度不足、微水超标引起故障。制造厂应提供现场每瓶SF6气体的批次测试报告。充气前应对每瓶气体测量微水， SF6充气过程中应采取有效措施，避免引入异物。

4.应加强状态检测与评价，提升对潜在缺陷的检出率。对运行中的GIS定期开展红外热像、紫外成像、特高频局部放电、超声波局部放电、SF6气体湿度、SF6气体分解物、SF6气体检漏等带电检测工作。

可以选择山东正瑞研发的六氟化硫气体泄漏报警监测系统。本系统可为广泛应用于各种电压等级的 SF 6 开关室、SF 6 开关室、组合电气室（GIS 室）、SF 6 主变室等。

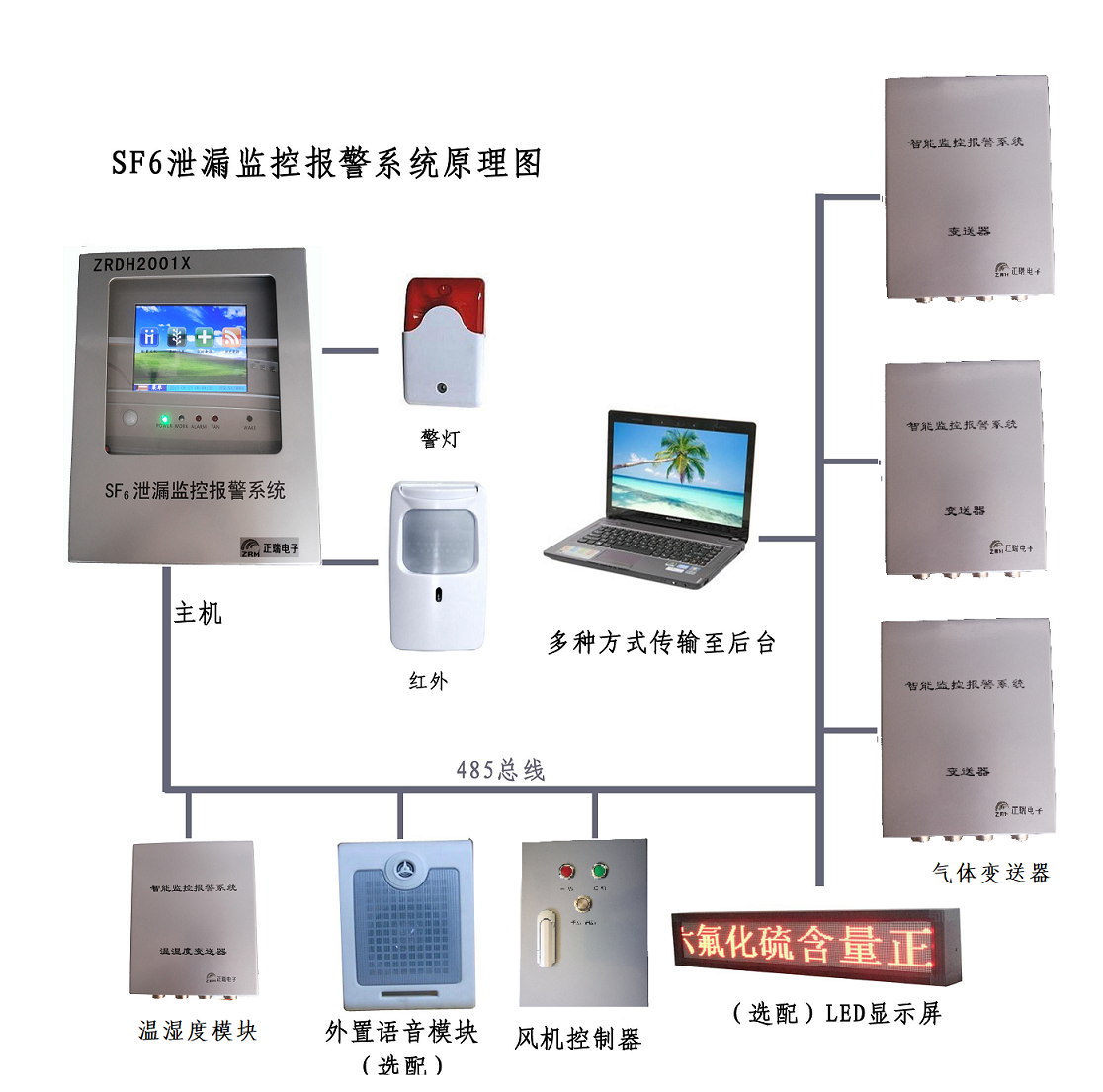

SF 6气体泄漏智能泄漏监控报警系统由监测主机、六氟化硫气体变送器、风机控制器、温湿度模块等组成。它主要检测开关室 SF 6 气体浓度含量和氧气含量，当环境中 SF 6 气体含量超标或缺氧时，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。它独有的微量 SF 6 气体检测技术，能检测到10~5000ppm 浓度的 SF 6 气体，不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠保护。

       其中红外SF6传感器（六氟化硫传感器）具有高可靠性，长寿命，高性价比。 不受H2O，酒精，CO2气体干扰。它广泛地用于电力设备的SF6气体泄漏监控报警系统中，

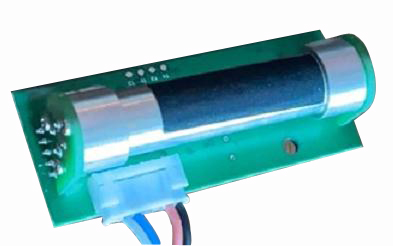

ZRCS-10型 红外SF6气体变送器：

  采用德国smartGAS公司的SF6传感器红外光谱原理，也就是激光的原理！与电化学原理相比，红外SF6传感器（六氟化硫传感器）具有高可靠性，长寿命，高性价比。 不受H2O，酒精，CO2气体干扰。它广泛地用于电力设备的SF6气体泄漏监控报警系统 （0-1000ppm)中，SF6检漏仪（0-50ppm),SF6检漏仪纯度分析仪（0-100%）。

  与但波长单光束相比，双波长双光束技术可以避免因为光源的老化、采样池和检测器表面污染而引起的漂移。参比通道的被调制的特定波长的单色光不会对被测量气体产生吸收。 它产生一个稳定的信号，此信号只受外部影响而变化，不受被测量气体影响。

目前一些电力服务商还在使用电化学原理的六氟化硫传感器，但这种SF6传感器，不能满足电力行业的低量程的SF6的测试，例如0-50PPM，还有0-1000PPM的，但红外原理的SF6传感器就可以定制这些量程。

特点：

(1)      红外光谱吸收原理（NDIR）

(2)      双波长，带温度补偿

(3)      高可靠性，与其他气体不会产生交叉反应。

(4)      与电化学传感器相比，六氟化硫传感器红外传感器长达10 年的寿命

(5)      高性价比，可承受的优惠价格。

(6)      与电化学传感器相比，六氟化硫传感器省去售后维护费用

(7)      无辐射源，无危害

(8)      微型结构，低功耗

(9)      数字量和模拟量输出。



总结



解决10kV配电房六氟化硫泄漏的重要手段——安装六氟化硫气体泄漏报警监测系统。本公司客户中心实行在线服务，欢迎您来电咨询、建议。我们的专业技术人员将对您提出的每一个问题作耐心、细致的回答，对于您提出的宝贵意见和建议，我们感激不尽！
