山东正瑞开关柜无线测温产品为电力设备安全运行提供解决方案

背景：

  大型用电场地，大多数采用母线槽作为其电力输送的设备，而母线槽最薄弱的环节是母线槽连接部位。因母线材料，安装方法，接触面面积、电阻、负载等不同会影响母线电流变化，进而改变母线温度。母线槽连接处温升过高将会使得母线槽寿命减短、电能损耗提高、电压下降，同时也影响周围环境温度，加速外层绝缘材料的老化，甚至击穿、引发火灾等供电系统事故。

  此次内蒙古项目区域内为高用电能单位，其母线槽处于长期带电和封闭状态，对配电房中母线槽的温度监测仍是通过手工进行测量的。

  手工监测一方面效率太低，另一方面在高压配电房中的操作者也存在危险。一个供电系统的母线槽连接点往往有数百甚至上千个，一处发生故障或事故则整个系统都要受影响。因此，为预防安全事故、保证可靠运行，对母线槽各连接处的温度进行实时监控非常必要，故需要安装一款安全可靠的开关柜无线测温系统来“保驾护航”。

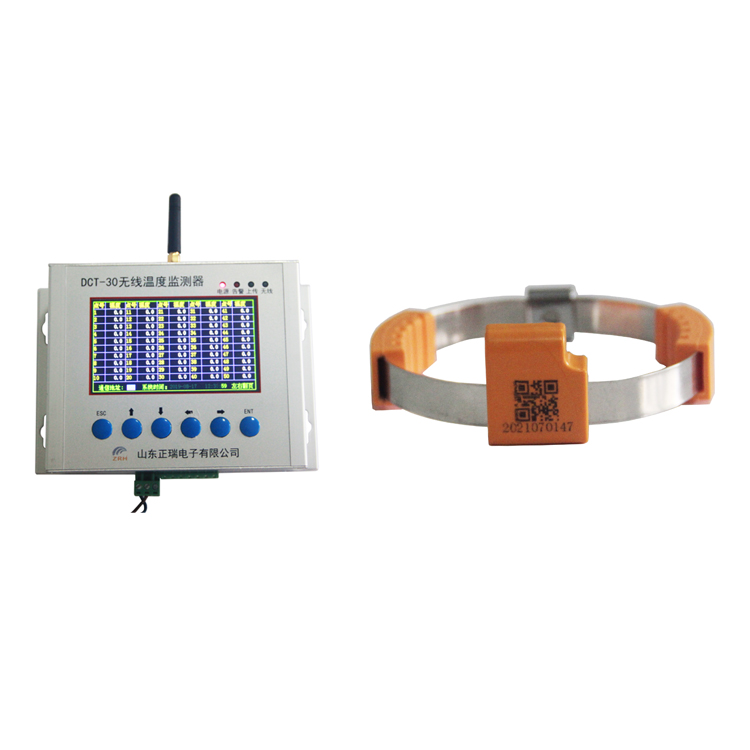

  针对用户实际情况与需求，我公司推出开关柜无线测温技术方案，通过实时的温度数据上报，超温自动报警，可以有效预防因为母线接头温度过高导致整套设备损坏的情况。接触式测温技术，数据准确可靠，有效预防安全事故发生。

  无线测温装置采用无线射频技术，对周围设备无电磁干扰，运行稳定，使系统的安全型、灵活性得到提高。前端实时数据上报给系统平台，平台分析数据，自动统计生成数据报表，可设置阀值报警，结合APP主动推送报警信息。

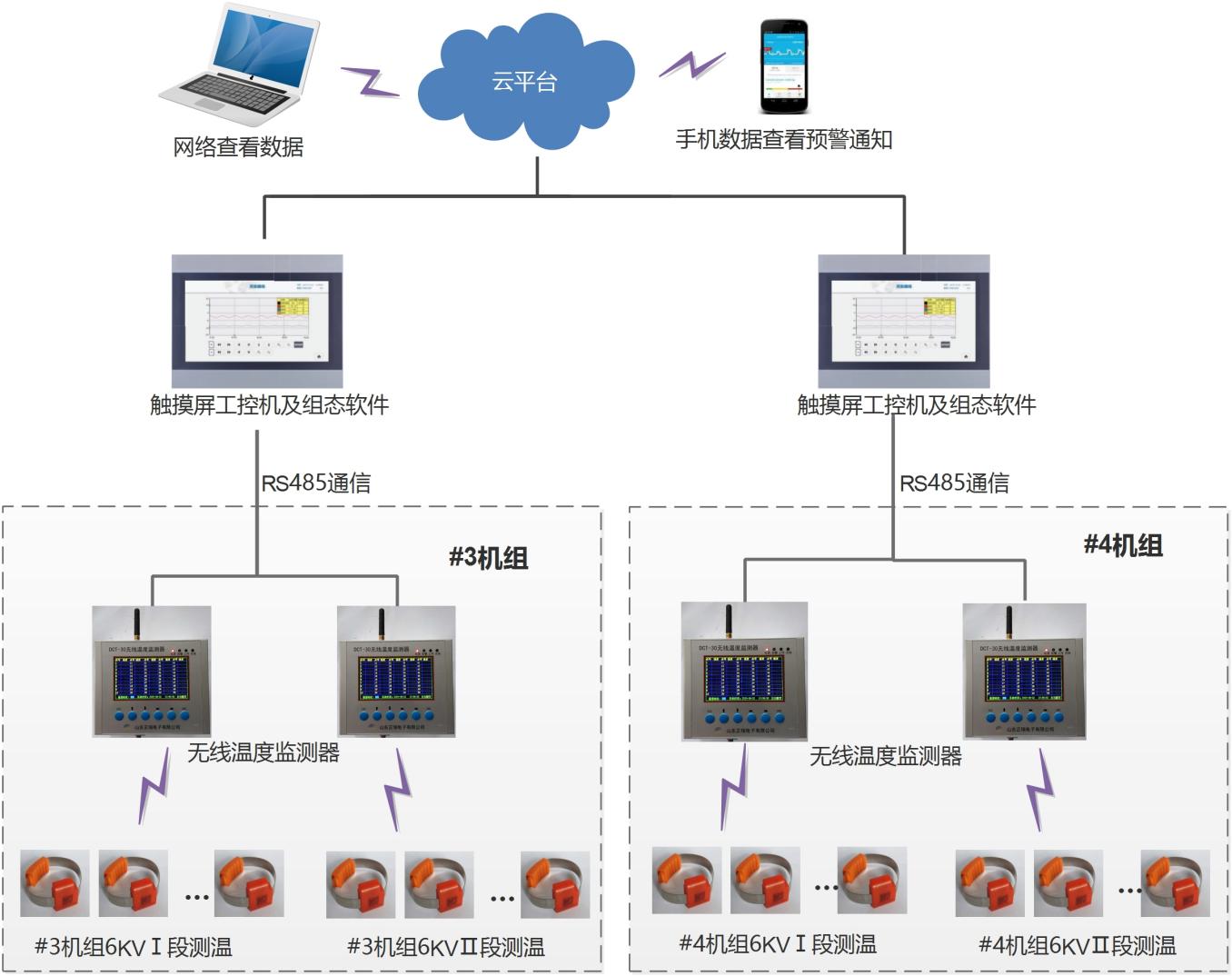

  开关柜无线测温系统由无线温度传感器、温度采集器、测温主控终端和监控应用系统组成。温度采集器的作用是进行变电站设备刀闸、开关等接触点的温度采集，温度采集器根据需要布置在多个点位上。温度传感器将多个开关柜的多个点采集到的温度数据进行汇总，并将数据通过无线网络传输到测温主控终端，在测温主控终端上再通过监控应用系统进行数据的存储、统计、分析和预警等应用。

开关柜无线测温系统功能设计：

　　1.温度显示。对于设备各点的温度实时显示，温度的发展趋势和曲线，查看分析历史记录，该显示可以通过电力系统 SCADA系统中实现，也可以通过主控终端外接的显示屏幕显示。

　　2.报警功能。报警功能是通过测温主控终端的设定，按照现场管理需求，对温度界限、绝对值等进行管理，在温度超过设定值，进行预警，预警的方式包括主控终端蜂鸣预警、指示灯闪烁预警和短信息预警等。

　　3.设备参数设定。设备参数的设定包括对传感器温度校准、预警温度设定、发射和接受信号的频率设定以及系统时间等功能。

　　4.综合分析。综合分析功能是对设备的温度进行故障分析、历史趋势分析以及数据进行统计应用等应用功能，专家系统将为管理者提供设备故障分析结果，供参考和辅助决策。

　　5.远程维护。系统的远程维护功能是对系统的故障数据分析统计结果的基础上，实现的远程运行维护，可以对设备的初始化、重启以及系统升级等。

通信方式：

　　温度采集器：通过无线方式采集开关柜内一组传感器的温度数据，其安装位置没有特别的要求，以方便取电、走线为原则，如开关柜的仪表室。

　　测温主控终端：安装在变电站主控室或其他方便与采集器进行通信的场所，提供所有站内温度采集装置与本地主站系统或远程监控系统的统一的通信接口及协议转换。

　　站内各温度采集器、测温主控终端均配置无线通信模块，它们通过无线通信信道进行数据交换，变电站内无需布线。
