六氟化硫气体泄漏报警监测系统，做SF6气体浓度检测的“守护神”

概述：

六氟化硫气体(SF6)具有着稳定的化学性能以及极高的性价比,被广泛应用到电力系统的高压设备中,如SF6断路器、SF6封闭组合器(GIS)、互感器等电力设备。随着我国城镇生活水平的不断提高,对电力的需求也随之增强。,在电力设备中引入SF6气体不仅可以减少电力设备的体积、压缩变电站的占地面积,而且在某种程度上还能有效提高电力设备的安全性,减少日常用电时的安全隐患。不过SF6气体一旦泄漏对环境和大气造成一定的负面影响,加剧大气污染问题。电力部门针对SF6气体在应用过程的危害问题,可以安装六氟化硫气体泄漏报警监测系统来实时监测六氟化硫气体浓度的泄露,及时发现及时处理。以此保护好自然环境。

系统介绍：

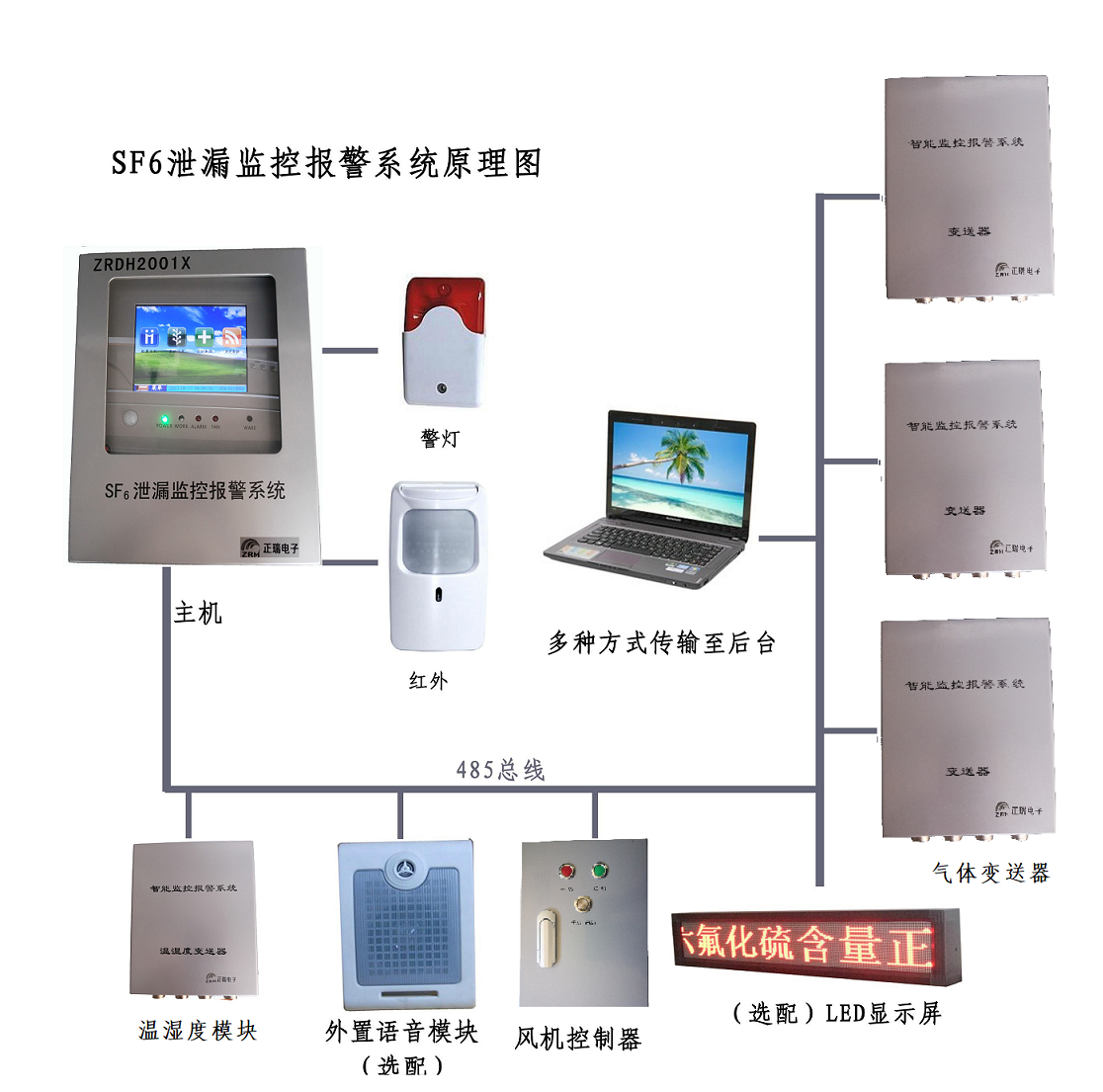

    山东正瑞 ZRDH2001X六氟化硫气体泄漏报警监测系统主要由5部分组成，ZRDH2001X型监控主机，ZRCS-10型SF6/O2气体变送器（具体数量根据实际使用开关室的开关数量或空间大小而定），温湿度变送器，辅助设备（人体红外探测器、声光报警器），选配设备（防雨保护箱、风机控制箱、风机控制器、LED显示屏、上位机、上位机后台监控软件）。系统自动记录各种报警数据，通风设备启动数据，可以自由设定1~1000ppmSF6告警阀值,以及自动启动通风时间，SF6泄露超过设定告警阀值值时超标告警，氧气含量＜18％时缺氧告警，并自动启动通风设备以及,声光报警器.根据用户需要提供与远程通信装置的接口，实现遥控、遥测、遥信等功能。

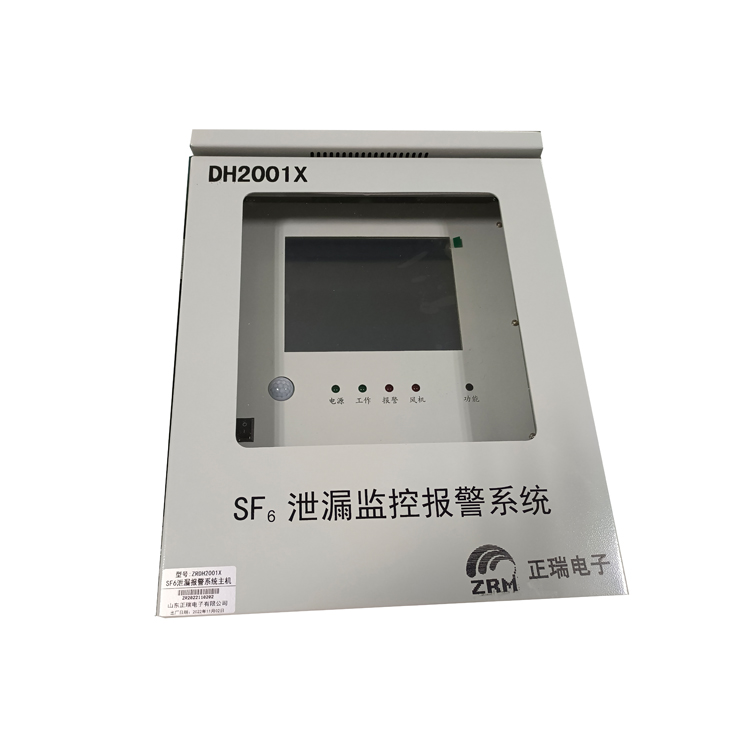

（1）ZRDH2001X型监控主机：为六氟化硫sf6气体泄漏报警系统核心，收发、处理其他设备的相应信号。显示变送器传来的各种现场环境数据，发出语音，报警信号，手动启、停通风控制系统，对系统进行基本设置，通过RS－485传送数据给上位机。一般安装在工作人员常用出入门外，壁挂固定，工作电源AC220V。

（2） 防雨保护箱（选配）：如果监控主机需安装在室外，可用于放置主机与综合信号控制箱进行防雨。一般安装在工作人员常用出入门外，壁挂固定。

（3）SF₆、O₂双气变送器：

用于连续检测环境空气中O₂气体含量和SF₆气体含量，数字量输出，总线设计，组网灵活，兼容性强。将采集到的数据经过A/D转换后，通过RS－485总线传送给主机。一般安装在SF₆开关下方距地100mm处，可通过壁挂、磁铁吸附、专用支架固定，工作电源AC220V。

SF6：采用德国先进的双光束红外检测技术检测SF6气体浓度数值，精度能够做到1%FS，可以长达到10年工作寿命

O2：采用德国长寿命氧气传感器检测氧气浓度数值,，保证氧气参数精度。

（4）SF₆、O_2、温度、湿度多功能监测装置：用于连续检测环境空气中O₂气体含量、SF₆气体含量、温度和湿度，将采集到的数据经过A/D转换后，通过RS－485总线传送给主机。一般安装在SF₆开关下方距地100mm处，可通过壁挂、磁铁吸附、专用支架固定，工作电源AC220V。

（5）声光报警器：当主机判断环境中SF₆气体含量超标或缺氧时，接收主机报警信号发出声、光报警。一般安装在主机上方，专用支架壁挂固定，工作电源AC220V。

（6）人体红外探测器：当有工作人员靠近时，发送信号给主机，使主机发出语音提示室内环境状况。一般安装在主机上方，专用支架壁挂固定，工作电源DC12V。

（7）风机控制箱（选配）：可按用户指定风机路数制作，具有手动、自动转换开关。手动时可分别启、停各路风机，自动时接收主机信号启、停所有风机。一般安装在主机附近，壁挂固定。

（8）风机控制器（选配）：与现场原有通风控制系统配合，接收主机信号自动启、停所有风机。

（9）LED显示屏（选配）：功能基本同声光报警器，当主机判断环境中SF₆气体含量超标或缺氧时，接收主机报警信号使平时显示的“室内环境中SF₆浓度正常”转换为“室内环境中SF₆浓度超标”。一般安装在门外上端，壁挂固定，工作电源AC220V。



六氟化硫sf6气体泄漏报警系统功能：

（1）超限报警泄漏时自动启动风机排风功能；

（2）环境中O2含量检测功能；缺氧时自动报警，自动排风；

（3）大屏幕液晶动态中文显示，具有屏幕自动保护功能。界面友好，刷新速度快；

（4）SF6、O2气体含量超标时，风机自动启动功能；

（5）定时排风功能；系统可以按时段设定风机每天定时启动和停止，以保证开关室每天都能按需要通风。

（6）报警时启动强制排风功能；风机在停止状态时，可按下主机“风机”键手动启动风机。风机在运行15min后会自动停止，也可再次按下主机“风机”键，立刻手动停止。

（7）相关历史数据存储及检索功能；

（8）温度、湿度检测、报警及显示；

（9）声光提示报警功能；当GIS室环境中SF6气体含量超标或缺氧时，会发出高频报警声和红色灯光闪耀。

人体红外感应播报语音、启动风机功能：

当作业人员要进入GIS室前，红外感应器动作，主机会发出相应提示语音并自动启动风机。

（10）远程通信功能：

提供常开、常闭无源报警接点输出。通过RS-485转换232及其他接口与上位机通信，有专用上位机远程监控系统软件，也可直接提供相关Modbus通信协议实现第三方远程自控平台通信。

结语：

随着我国社会及城镇生活水平的不断提高,社会用电量需求也不断加大,SF6气体凭借着其稳定的化学特性被广泛应到电力设备中,但是一旦使用不当,不仅会对环境造成污染还会威胁人体健康,所以必须要加强对六氟化硫SF6气体泄漏监测的研究工作,同时也要提高安全操作意识,保护好自身安全。
