六氟化硫SF6断路器的运行维护、泄漏处理及气体在线监测

一、六氟化硫SF6断路器日常运行维护



1、SF6断路器在运行、检修过程中，一定要遵守《DL/T 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则》。
　　2、运行中的巡视检查包括：
　（1）检查SF6 断路器的外绝缘部分（瓷套）应完好，无损坏、脏污及闪络放电现象；
　（2）对照温度-压力曲线，观察压力表（或带指示密度控制器）指示应在规定的范围内，并定期记录压力、温度值；
    （3）分、合闸位置指示器应指示正确，并分、合闸应到位；
    （4） 整体紧固件应无松动、脱落；
　（5） 储能电机及断路器内部应无异常声响；
　（6） 断路器的分、合闸线圈应无焦味、冒烟及烧伤现象；
　（7） 断路器接地外壳或支架接地应良好；
　（8） 断路器外壳或操动机构箱应完整、无锈蚀；
　（9） 断路器各件应无破损、变形、锈蚀严重等现象。
　　3、SF6断路器日常运行维护：
　（1）每年对外壳锈蚀部分进行防腐处理及补漆；
　（2）应定期对断路器转动及传动部位作一次润滑（半年一次），并操动3次应正常；
  （3）每两年一次对断路器所有密封面定性检漏，不应有10-6atm.cm3/s以上的漏点存在；
　（4）每年应进行一次SF6气体微量水分测试，测试结果对照水分-温度曲线，不应超过300ppm（20℃）；
二、SF6组合电气泄漏的危害及预防

1、六氟化硫SF6气体泄漏的危害

因纯六氟化硫SF6气体的化学稳定性，同时具有优异的绝缘和灭弧性能而倍受人们的关注。从1940 年开始作为绝缘介质广泛地应用在电力设备中，如高压断路器、变压器、互感器、电容器、避雷器、接触器、熔断器、管道母等。

由于对SF6气体的使用、管理不善、而导致许多有毒的、具有腐蚀性的气体和固体分解物被排放到大气中，不但给我们赖以生存的环境造成了难以挽救的污染和破坏，同时还危及电器设备的正常运行和人们的身体健康。随着SF6气体使用量的增加，范围的扩大，正确的使用和管理六氟化硫SF6气体，对六氟化硫气体泄漏实时在线监测报警显得尤为重要。

2、国家电力系统对六氟化硫SF6设备的规定?

规定中明确要求安装专业的六氟化硫气体泄漏在线检测报警装置（定量检漏仪）检测才能够真实有效的检测出泄漏点及泄漏量。

《国家电网公司电力设备交接和预防性试验规程》编制中说明：

SF6断路器和GIS 下的SF6气体泄漏条款中明确规定：目前,SF6检漏仪（六氟化硫气体泄漏在线检测报警装置）的灵敏度已经较高,可以满足年泄漏率不大于0.5%的要求,且原用的包扎法测量很不准确,现场实施困难,帮标准中增加”可采用灵敏度不低于1×10-6(体积比)的检漏仪检测各密封面无泄漏。



三、为什么要进行检测泄漏?

目前利用红外双原理检测SF6气体泄露是最有效的检测方法。光谱可以表示物质中的原子、分子所处的运动状态。这种物质的内部运动，可通过辐射或吸收能的形式（即电磁辐射）表现出来，而光谱就是按照波长顺序排列的电磁辐射。由于原子和分子的运动是多种多样的，因此光谱的表现也是多种多样的。实验证明，当特定波段的红外光通过SF6气体时,这些气体分子对特定波长的红外光有吸收,其吸收关系服从朗伯--比尔吸收定律，即吸收与SF6气体浓度呈现自然指数关系。 　　

运用以上原理，设计相应的光学装置，采用主动吸气方式，当采样气体中含有SF6气体时，能够通过检测气室的红外光的强度将相应减弱，根据减弱的幅度，运用朗伯--比尔吸收定律可以计算出SF6气体浓度。

山东正瑞六氟化硫SF6气体泄漏检测运用的正是红外光谱吸收技术。与其他检测技术相比，运用红外光谱吸收技术检测SF6气体，检测精度高，稳定可靠，且不受环境温湿度等条件限制。找到泄漏点及时堵漏。



本系统SF6气体传感器采用德国先进的双光束红外检测技术检测SF6气体浓度数值，精度能够做到1%FS，可以长达到10年工作寿命

O2气体传感器采用德国长寿命氧气传感器检测氧气浓度数值,，保证氧气参数精度。

德国smartGAS公司的SF6传感器的原理是红外光谱原理，也就是激光的原理！与电化学原理相比，红外SF6传感器（六氟化硫传感器）具有高可靠性，长寿命，高性价比。 不受H2O，酒精，CO2气体干扰。它广泛地用于电力设备的SF6气体泄漏监控报警系统 （0-1000ppm)中，SF6检漏仪（0-50ppm),SF6检漏仪纯度分析仪（0-100%）。

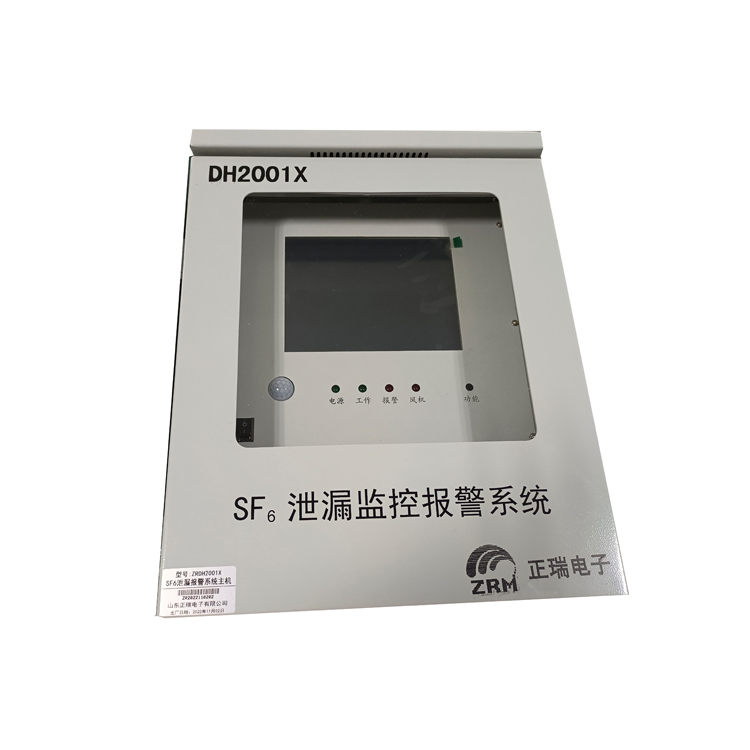

山东正瑞 六氟化硫在线监测系统的搭建对电力系统具有重要作用，它不仅解决了六氟化硫浓度超标不能及时发现从而造成设备损坏或人员伤害的情况，还提升了对六氟化硫气体的智能化、远程话、安全化管理。
