六氟化硫SF6气体浓度在线监测报警系统在110KV变电站工程项目中的应用

一、什么是六氟化硫？

六氟化硫是一种无色、无臭、无毒、不燃的稳定气体。六氟化硫气体具有卓越的电绝缘性，电绝缘能力是空气、氮气的2.5倍左右。六氟化硫气体具有很好的灭弧性能，其灭弧能力是空气的100倍左右，而且六氟化硫的化学性质非常稳定，所以六氟化硫被广泛用作绝缘气体，如六氟化硫继电器，六氟化硫高压断路器，六氟化硫互导传感器，六氟化硫避雷针等等。六氟化硫已经成为绝缘油之后的新一代绝缘性好，耐高压的绝缘介质。在众多六氟化硫气体的用途中，主要还是电力设备上用的六氟化硫气体居多。

二、六氟化硫在配电室的应用

   在电力工业中，六氟化硫（SF6）气体是一种重要的介质，它用作封闭式中、高压开关的灭弧和绝缘气体。六氟化硫气体的卓越性能实现了装置经济化、低维护化的操作。与普通装置相比，可以节省最多90％的空间。
   常态的六氟化硫气体对人体没有毒性。但在高压电弧的作用下，SF6气体会发生部分分解，而其分解产物往往含有剧毒，即便是微量，也能致人非命。当使用以SF6气体为绝缘和灭弧介质的室内开关在使用过程中发生泄漏时，泄漏出来的SF6气体及其分解产物会往室内低层空间积聚，造成局部缺氧和带毒，对进入室内的工作人员的生命安全构成了严重的危险。因此，在配电室中监测六氟化硫很有必要。

三、六氟化硫SF6气体浓度在线监测报警系统在配电室的应用

   长期以来国内电力行业，对于在电气设备中广泛应用的六氟化硫气体，检测手段单一，监管水平落后。为防止气体泄漏，山东正瑞设计了一款六氟化硫气体浓度在线监测报警系统（型号：DH2001X），为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而量身设计、开发的智能型在线监测系统。

《电业安全工作规程》（发电厂和变电站部分）特别规定，装有SF6设备的配电装置室必须保证SF6浓度小于1000ppm，除须装设强力通风装置外，还必须安装能报警的氧量仪和SF6气体浓度监测报警仪等监测装置。

四、六氟化硫SF6气体浓度在线监测报警系统介绍

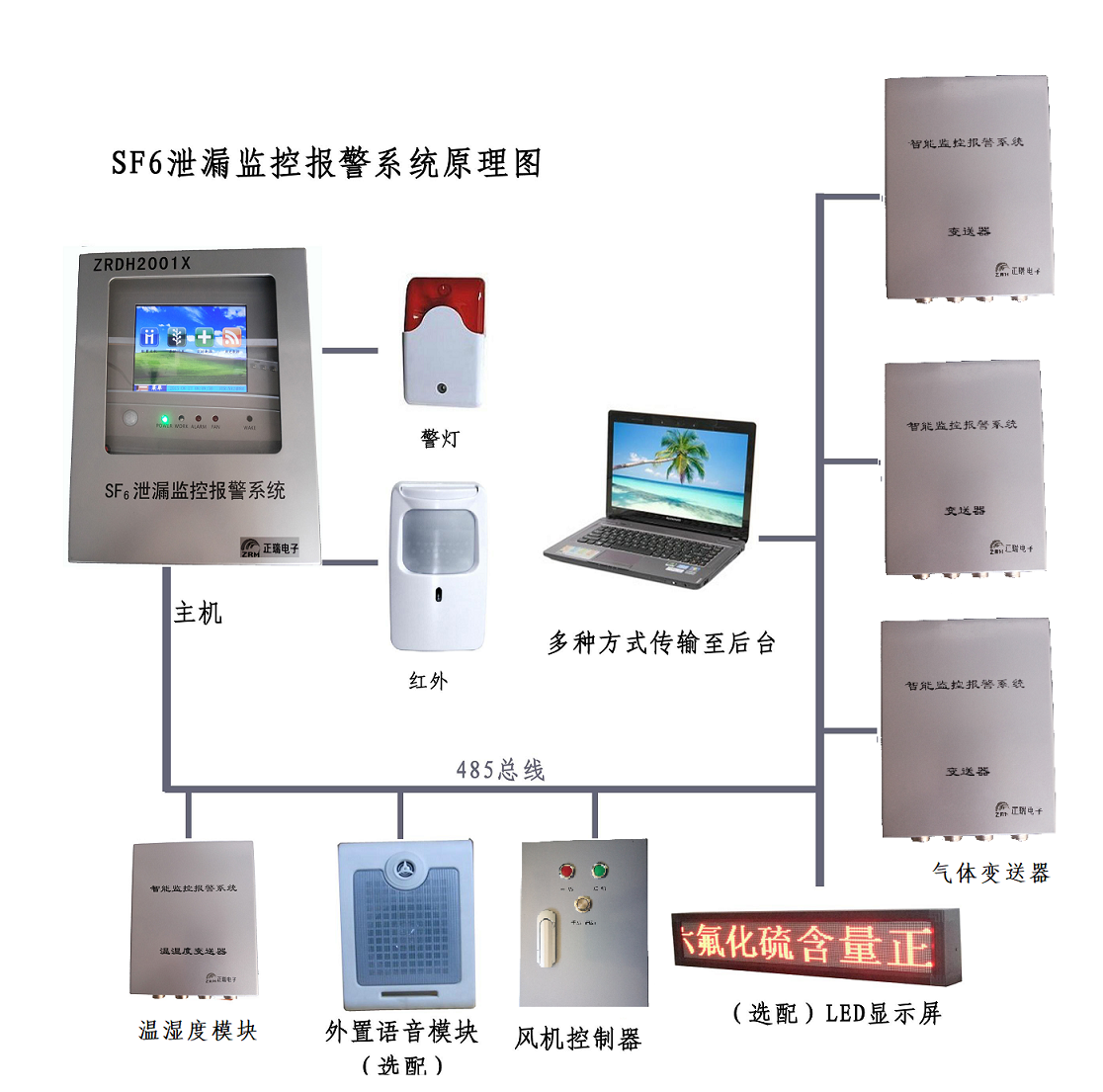

六氟化硫SF6气体浓度在线监测报警系统由ZRDH2001X型监控主机，ZRCS-10型SF6/O2气体变送器 ，温湿度采集单元，人体红外感应传感器,声光报警装置，风机控制模块以及LED显示屏等组成。可实时SF6气体浓度定量检测、氧气含量检测、温湿度检测等。系统自动记录各种报警数据，通风设备启动数据，可以自由设定1~1000ppm SF6告警阀值,以及自动启动通风时间，SF6泄露超过设定告警阀值时超标告警，氧气含量＜18％时缺氧告警，并自动启动通风设备以及,声光报警器.根据用户需要提供与远程通信装置的接口，实现遥控、遥测、遥信等功能。

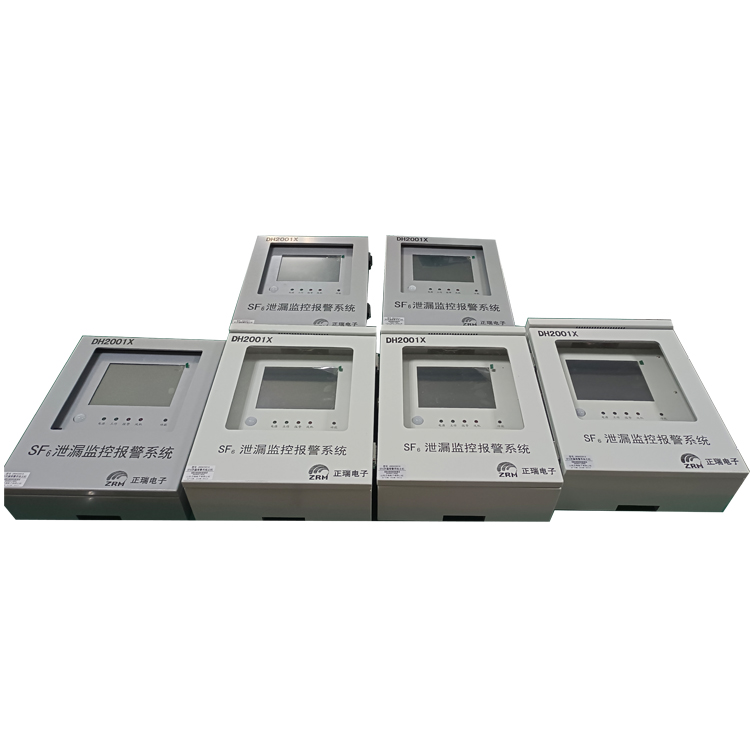

ZRDH2001X 型六氟化硫气体泄漏监测主机介绍：

ZRDH2001X 型六氟化硫气体泄漏监测主机主要功能是完成数据采集、数据显示、数据存储、发送控制指令、报警指示、数据上传、通风控制、告警输出、人体红外感应等。主机配备操作面板与显示界面，具有灵活的人机交流功能。

特点：

（1）触摸屏人机操作界面；

（2）大容量告警、历史数据存储和查询；

（3）各种告警、运行指示；

（4）氧气、SF6气体告警语音提示；

（5）定时通风、手动通风、强制通风等通风控制模式；

（6）8寸TFT工业真彩数字液晶显示器，全中文显示；

（7）双RS485总线接口，便于组网。

（8）壁挂式，尺寸为：320*400*110（水平*高*厚，单位mm）



   外形简洁美观，控制功能丰富。液晶显示现场监测环境数据，带强制风机排风、报警时自动启动风机排风和远动报警输出，可以通过主机自带的功能键设置报警点、风机定时排风功能、查阅历史数据，并能通过RS485与计算机进行通讯。远动也可通过RTU向主机查阅监控数据或控制风机启动。

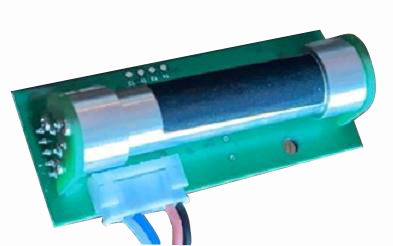

ZRCS-10型 红外SF6气体变送器介绍：

   采用德国smartGAS公司的SF6传感器红外光谱原理，也就是激光的原理！与电化学原理相比，红外SF6传感器（六氟化硫传感器）具有高可靠性，长寿命，高性价比。 不受H2O，酒精，CO2气体干扰。它广泛地用于电力设备的SF6气体泄漏监控报警系统 （0-1000ppm)中，SF6检漏仪（0-50ppm),SF6检漏仪纯度分析仪（0-100%）。

与但波长单光束相比，双波长双光束技术可以避免因为光源的老化、采样池和检测器表面污染而引起的漂移。参比通道的被调制的特定波长的单色光不会对被测量气体产生吸收。 它产生一个稳定的信号，此信号只受外部影响而变化，不受被测量气体影响。

  目前一些电力服务商还在使用电化学原理的六氟化硫传感器，但这种SF6传感器，不能满足电力行业的低量程的SF6的测试，例如0-50PPM，还有0-1000PPM的，但红外原理的SF6传感器就可以定制这些量程。

特点：

(1)      红外光谱吸收原理（NDIR）

(2)      双波长，带温度补偿

(3)      高可靠性，与其他气体不会产生交叉反应。

(4)      与电化学传感器相比，六氟化硫传感器红外传感器长达10 年的寿命

(5)      高性价比，可承受的优惠价格。

(6)      与电化学传感器相比，六氟化硫传感器省去售后维护费用

(7)      无辐射源，无危害

(8)      微型结构，低功耗

(9)      数字量和模拟量输出。

主要技术参数：

(1)      SF6浓度超限报警点：1000ppm,根据要求自由设定,精度＜±5%；

(2)      O2浓度检测范围：0－25%，缺氧报警点：18%，现场可调，精度＜±0.5%；

(3)      温度显示范围：-20～+99℃，精度＜±0.5%；

(4)      湿度显示范围：0～99%RH，精度＜±3%；

(5)      输入电源：AC  220V±20%；

(6)      报警输出接点功率：AC220/5A；

(7)      风机输出接点：380V/15A（三相）或220V/15A；

(8)      风机启动：O2含量≤19.6%或SF6气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机；

(9)      5路大容量报警触点输出。

(10)   SF6、O2变送器采用进口原装的传感器，寿命长；

(11)   SF6气体检测报警误差＜1%，氧气报警误差＜0.5%；





 山东正瑞ZRDH2001X  型六氟化硫SF6气体浓度在线监测报警系统是采用德国先进的双光束红外检测技术和电化学技术有效结合，以及数据采集、数据分析处理、通信技术于一体的开放系统平台。整个系统采用模块化设计，便于工程安装及工程维护。在传输条件完备的情况下，可以依托网络组建监控中心，在远端监控中心可随时掌握底端变电站、GIS开关室的温湿度、氧气含量等环境量以及SF6气体泄露状况。从而可实现对变电站、GIS开关室无人值守，提高管理效率，完善维护体制。监控中心以数据库为核心，既可以实时监控变电站、开关室的环境及设备运行状况，又可以根据以往的环境、设备运行数据进行统计、分析，为管理者提供决策依据。
