开关柜“发热”没发现，山东正瑞无线测温系统来解决



  发电厂、变配电站的高压开关柜在长期运行过程中，开关的触头、电缆接头以及与母线连接处等部位因老化或接触电阻过大而发热，据统计，因“过热温升”原因引起的高压开关柜运行故障，约占高压开关柜总故障率的36%，成为引发电力系统故障的主要原因之一。

 由温升异常引起的高压开关柜内的短路故障，可能会造成设备局部烧毁，甚至全部报废，造成重大的人员伤亡和财产损失。因此对高压开关柜内温升重点区域进行实时温度监测，才能有效保障电力系统更加安全可靠运行。

  山东正瑞开关柜无线测温系统由显示终端、温度监测器、无线温度传感器、监控软件等组成，系统采用先进的无线、无源传感器技术，具有更可靠、更安全、更智能等优点，是当前开关柜温度在线监测方案的最佳选择。

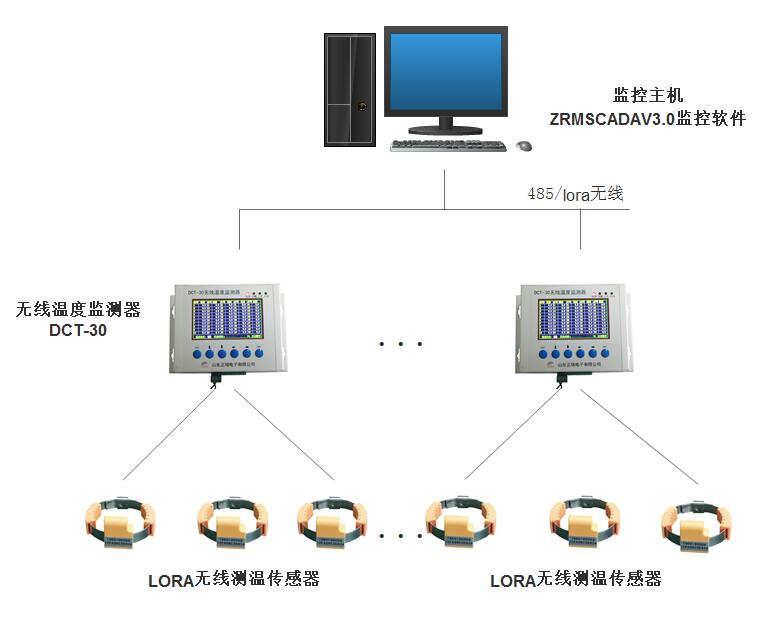

 山东正瑞无线测温系统结构如下图所示：







为什么采用无线测温方式？



  高压开关柜内温升重点区域具有裸露的高压电，传统的有线测温因绝缘问题不具备可行性。光纤测温虽然能够解决绝缘问题，但由于光纤测温传感器对环境洁净度有着苛刻的要求，污染后的光纤传感器因测温精度存在误差，往往不能满足长期监测需求。

  山东正瑞无线测温系统采用无线LORA通讯，与传感器之间无电气连接，没有绝缘问题，传感器与被测部位直接接触，温度测量精确，不受环境影响。

 与红外测温方式比较

   红外测温为非接触式测温，温度信号易受电磁场干扰，而且开关柜内部结构狭小，很多时候无法安装红外探头(红外温度探头需正对被测部位)，而山东正瑞无线测温系统则不受柜体结构的影响，能够适应各种柜型。



产品特点：

1）传感器微型化设计，低功耗运行，适合所有的开关柜及电缆接头等多种部位的温度监测；

2）传感器无需电池，感应取电，感应电源采用小CT磁饱和技术由一次电流感应出电源；

3）主机自动识别传感器，免维护设计；

4）测温原件采用耐高温、高精度热敏电阻。

5）主机大功率接收天线，信号传输，无惧“柜门”；

6）宽屏触摸显示终端，显示各电缆中间头温度，开关柜触头温度，电容器温度等；报警功能，探测器报警，温度超限自动声光报警，通信中断报警等；

7）配置无线网关，数据多终端浏览（云平台、就地显示数据同步）；

8）无线LORA技术，在同样的功耗条件下比其他无线方式传播的距离更远，实现了低功耗和远距离的统一，它在同样的功耗下比传统的无线射频通信距离扩大3-5倍。
