变压器铁芯接地电流在线监测装置发货国内知名变压器制造公司

编辑:正瑞电子   发布时间:2021-09-18   阅读:3625

山东正瑞电子公司变压器铁芯接地电流在线监测装置发货国内知名变压器制造公司。

一、变压器铁芯接地电流采集装置:

采集两路双量程高精度电流传感器的电流数据,进行处理,并通过多种通信

方式上传到监控主机。

A、指示灯

采集1:采集模块1采集信号指示;

采集2:采集模块2采集信号指示;

B、航空插头

1:电源输入 AC220V;

2:RS485通信接口,Modbus-RTU协议,红A+,蓝B-,屏蔽G;

3:采集1:第1路双量程电流传感器接入,对应内部采集模块1;

4:采集2:第2路双量程电流传感器接入,对应内部采集模块2;




二、变压器铁芯接地电流双量程高精度电流传感器


用于测量铁芯接地线和夹件接地线泄露电流,具有精度高,线性范围宽、抗 电磁干扰能力强等特点外,还在原有单路输出的基础上又增加一路专门测量大电 流信号,既能对设备的 mA 级绝缘泄漏电流进行准确地检测,又能满足对大电流故障信号的测量。

电流传感器为双路输出,小信号测量可以满足电力行业规范 DLT1433-2015规定的 100mA 预警值,精度±5mA 的要求,当接地电流大于 500mA 小于 10A时也可精确测量此时的故障电流。

电流传感器屏蔽防水处理,适用于室外安装。

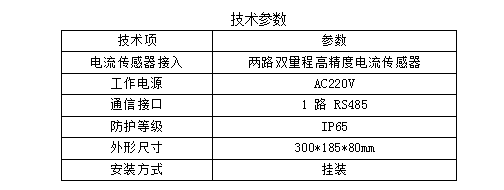

技术参数如下:


三、变压器铁芯接地电流在线监测软件

ZRMSCADA在线监测软件分为通讯模块,监控模块,组态设计模块组成。

通过该软件,能够与不同协议的终端仪表通讯,并将数据写入SQL数据库,同时能够实现局域网内客户端数据查看和超限预警。

主要功能:

具有ModbusRTUModbusTCP等多种标准协议,可以增加其他非标准协议通信模块。

可接入基于标准协议的多种在线监测仪表;

可以查看现场实时数据,温度、湿度、泄露电流、气体浓度、振动强度等;

具有超限报警功能;

采用C/S结构,可通过安装客户端软件查看数据;

可存储和查询历史数据,可查看历史曲线,历史报警记录等。

权限管理,获得权限可通过客户端浏览数据。

报警联动,报警时弹出报警画面,显示报警位置。
