无源无线温度传感器在电力测温系统下的应用

在电力系统中，从发电厂到送变电设备以及到终端用户电器的整个传输过程中都有大量的可变温度需要检测、预警。高压设备连接部位如母线连接点，各种开关、断路器、主变套管夹、高压电缆接头等由于气候冷热变化、材料老化、锈蚀、松动等原因易造成接触不良、接触电阻增大。在大电流通过时，容易烧坏设备，严重的甚至引起一次设备起火爆炸，若对这些温升故障点的运行状态进行动态追踪监测，可以预防、杜绝此类事故的发生，为电力系统安全可靠分析和科学调度提供重要的决策依据。

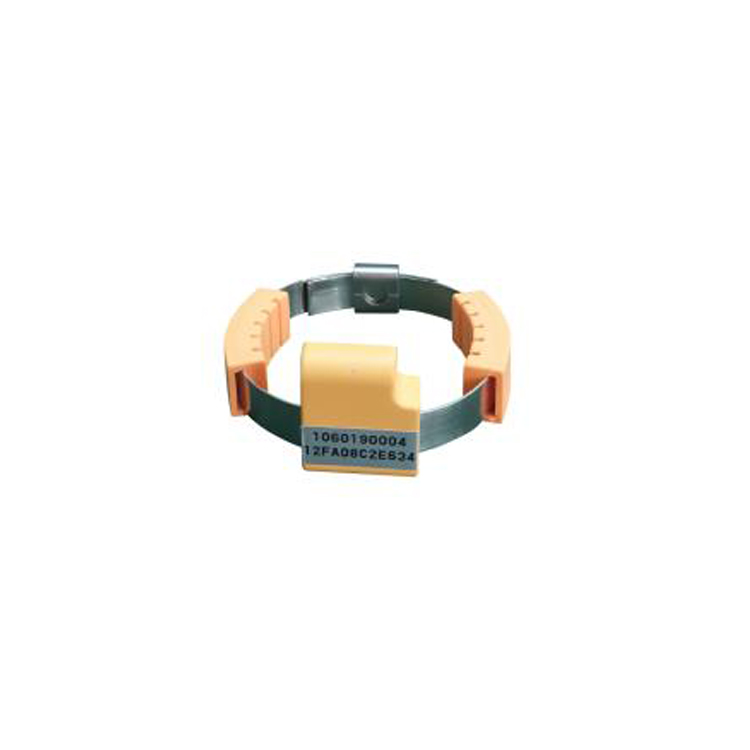

山东正瑞研发的应用于各种环境下的无线温度传感器产品。产品均为自主研发；不会破坏原开关柜结构（如在母线上打孔、解体开关柜组件等），也不会影响原开关柜设备的性能（如动热稳定性、温升性能、绝缘安全距离、绝缘爬距等绝缘性能）。采用接触式测温，接近发热表面准确度高；体积小，安装简便灵活度高。优良的操作平台，采用模块化设计，操作简便易用性强；寿命长、免维护。无线测温传感器为感应取电模式。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。



一、山东正瑞自主研发的无源无线温度传感器的亮点及应用场景

无线温度传感器亮点：

（1）     无线温度采用数字信号无线传输，隔离彻底、抗干扰性强，体积小巧，可在电磁场环境下稳定运行。

（2）     无线温度传感器稳定性高，使用寿命长；

（3）     无线温度传感器具有标签自校验功能；无线无源易安装维护；

（4）     无线温度检测温度范围大（-40℃~150℃）；

（5）     无线温度传感器温度误差在±1℃以内；

（6）     无线温度传感器防尘防水设计，防护等级高达IP68。



应用场景：



1）24小时监测电力系统工作时关键节点温度的状态，协助电网状态检修。

（1）应用于箱式变压器内，测量变压器表面温度；

（2）应用于箱式变压器、柱上变压器，测量变压器母排位置温度；

（3）应用于变压器、开关柜母排测温；

（4）应用于环网柜、开关柜，直接固定测温；

（5）应用于低压开关柜测温；

（6）应用于环网柜T 型头内部电缆接头位置测温。



2）和显示终端配合，实现温度异常应发故障报警：

   （1）温度超过警戒值实时报警；

   （2）温度升温过快时报警。



3）与系统配合，辅助分析电网运行状况：

（1）检测节点温度变化率；

（2）检测相邻节点温差；反映电网的负荷高低、三相不平衡状况。

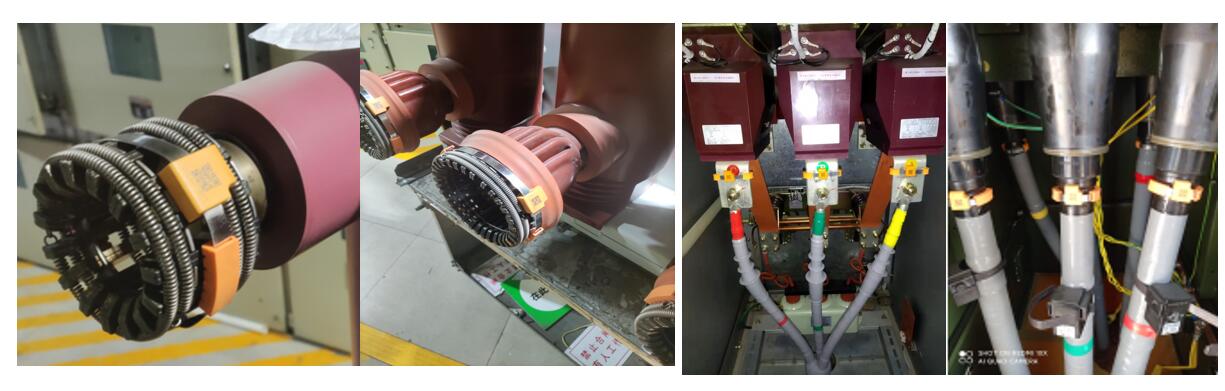

二、现场安装图片

安装位置：断路器动触头处，刀闸、电缆出线终端头与铜排连接处，母排接点处。



安装位置：变压器进出线电气连接处、发电机出线铜排连接软连接处。
