推广六氟化硫在线监测装置 精准监测气体浓度

SF6气体因其优异的绝缘和灭弧性能在GIS设备中广泛应用，但其安全性也受到关注。现如今电力高度关注SF6气体泄漏的危害，主动开展六氟化硫SF6气体泄漏监测技术研究，逐步推动在电力行业中全封闭组合电器（GIS）设备里安装六氟化硫在线监测装置，24小时实时监测SF6气体的浓度。

山东正瑞六氟化硫SF6气体泄漏检测运用的是红外光谱吸收技术。与其他检测技术相比，运用红外光谱吸收技术检测SF6气体，检测精度高，稳定可靠，使用寿命长(双光束红外检测传感器可以长达到10年寿命)，且不受环境温湿度等条件限制。



一、六氟化硫气体在线监测装置简介

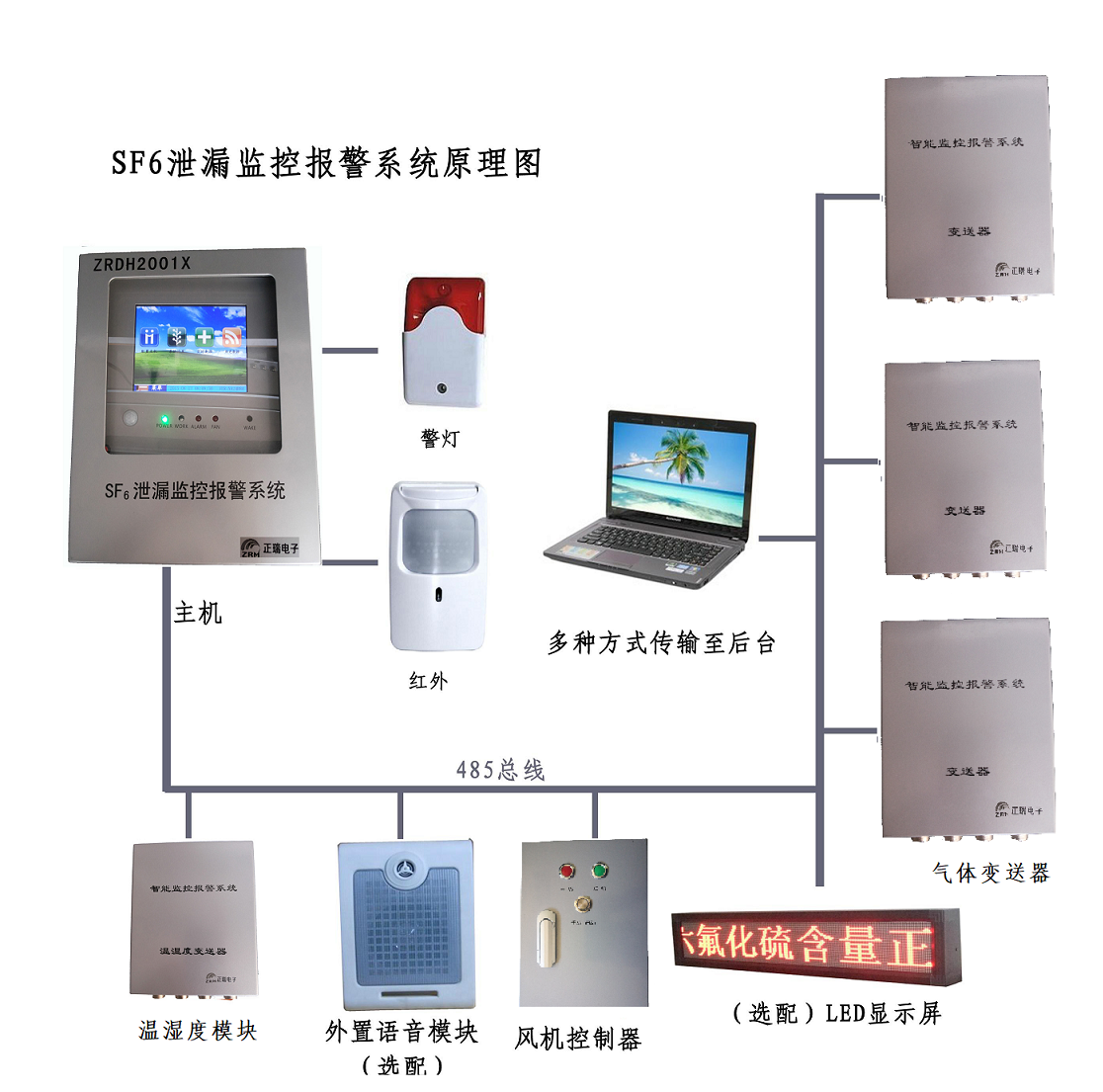

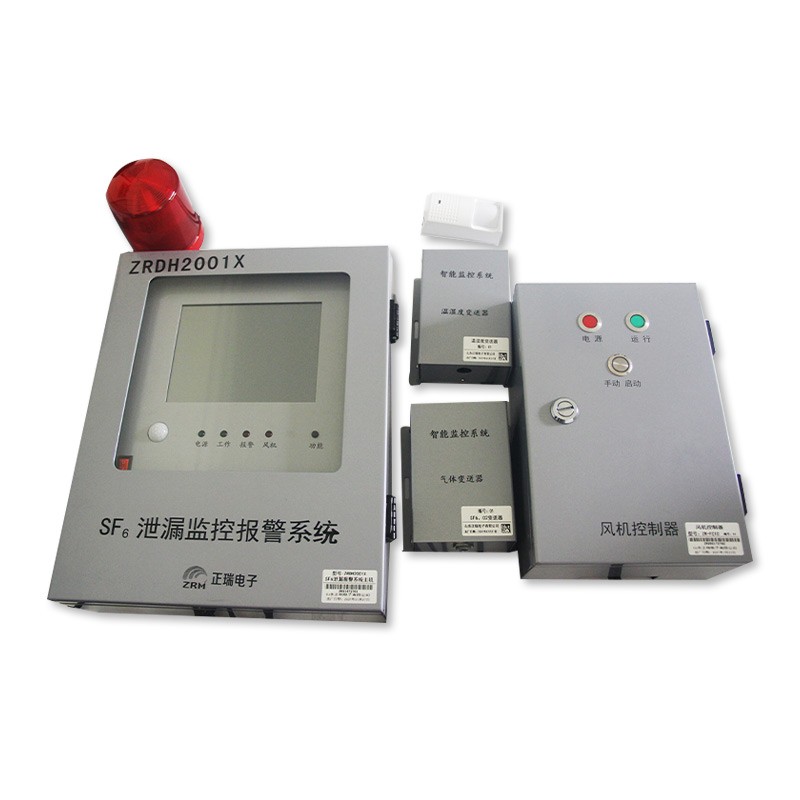

六氟化硫气体在线监测装置主要包括ZRDH2001X型监控主机，ZRCS-10型SF6/O2气体变送器 ，温湿度采集单元，人体红外感应传感器,声光报警装置，风机控制器等组成。可实时SF6气体浓度定量检测、氧气含量检测、温湿度检测等。系统自动记录各种报警数据，通风设备启动数据，可以自由设定1~1000ppm SF6告警阀值,以及自动启动通风时间，SF6泄露超过设定告警阀值时超标告警，氧气含量＜18％时缺氧告警，并自动启动通风设备以及,声光报警器.根据用户需要提供与远程通信装置的接口，实现遥控、遥测、遥信等功能。



二、六氟化硫气体在线监测装置的功能

六氟化硫气体在线监测装置包括以下功能：

环境中SF6气体浓度、氧气浓度检测功能

环境中温、湿度检测功能

环境中所有监测点的遥测和遥信实时显示功能

环境中所有监测点报警信息实时显示功能

定值整定功能

SF6气体浓度超标和缺氧报警功能

缺氧或SF6浓度超标，强制排风功能

 报警时风机自动启动功能

定时自动排风功能

手动强制开启或关停全部风机

历史数据查询、显示和存储功能

遥测值历史曲线趋势查询、显示功能

进入GIS室自动播报当前环境状态功能

不同区域多监测点配置功能

报警信息存储、记录功能

声光、语音报警功能

远程报警功能

人体红外探测感应功能

数据远传功能





六氟化硫在线监测装置的推广应用大幅降低运维人员的工作量，实现设备六氟化硫气体浓度、氧气浓度24小时监测。实现了“事前有效预警，事中科学研判，事后高效处置”的工作机制，规范在线监测装置日常管理。
