山东正瑞智能无线测温系统助力低压开关柜设备安全运行！

       据统计，因“温升”原因引起的低压开关柜运行故障，占比低压开关柜总故障率的 60%及以上。温升故障一般会有一个比较长的发展过程，从局部的温度上升——母线机械强度下降母线——绝缘性能降低——绝缘击穿——短路故障温升故障的产生涉及多方面的原因：

1)过负荷、短路、谐波等电力系统的原因;

2)散热条件差、灰尘集聚过多、维护操作不当等运行环境的原因;

3)母线螺栓松动、动触头弹簧老化松动、母线材料纯度不够等开关本身的原因;

4)雷击浪涌、外界因素等。

      为了提升设备安全保障，反映设备运行状态，降低设备事故率。安装开关柜智能无线测温系统对低压配电柜内电气连接点的温度进行监视，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热异常，一旦温度发生异常，能够及时响应告警，提醒运维人员及时排查问题，避免安全事故的发生。

1、低压开关柜智能无线测温系统功能

（1）温度显示。对于设备各点的温度实时显示，温度的发展趋势和曲线，查看分析历史记录，该显示可以通过电力系统 SCADA系统中实现，也可以通过主控终端外接的显示屏幕显示。

（2）报警功能。报警功能是通过测温主控终端的设定，按照现场管理需求，对温度界限、绝对值等进行管理，在温度超过设定值，进行预警，预警的方式包括主控终端蜂鸣预警、指示灯闪烁预警和短信息预警等。

（3）全面的温度监测：实时温度，平均温度，区间段温度，温升速率，带时标的极值温度。

（4）设备参数设定。设备参数的设定包括对传感器温度校准、预警温度设定、发射和接受信号的频率设定以及系统时间等功能。

（5）综合分析。综合分析功能是对设备的温度进行故障分析、历史趋势分析以及数据进行统计应用等应用功能，专家系统将为管理者提供设备故障分析结果，供参考和辅助决策。

（6）远程维护。系统的远程维护功能是对系统的故障数据分析统计结果的基础上，实现的远程运行维护，可以对设备的初始化、重启以及系统升级等。

2、开关柜智能无线测温系统结构

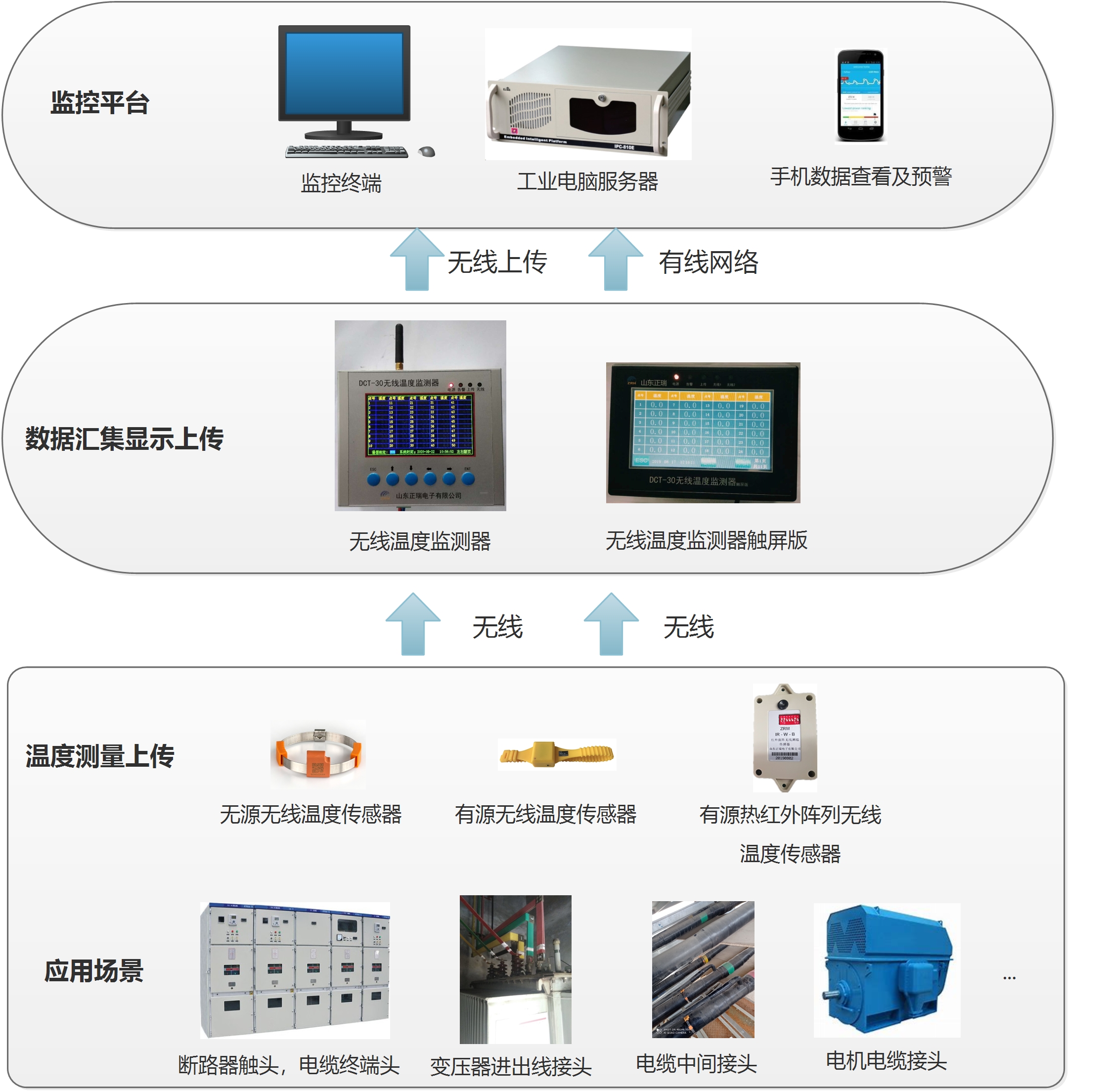

（1）系统组成

　　低压开关柜智能无线测温系统主要由无线温度传感器、无线测温采集器、无线测温主控终端和监控应用系统组成。无线测温采集器的作用是进行变电站设备刀闸、开关等接触点的温度采集，无线温度采集器根据需要布置在多个点位上。无线温度传感器将多个开关柜的多个点采集到的温度数据进行汇总，并将数据通过无线网络传输到测温主控终端，在测温主控终端上再通过监控应用系统进行数据的存储、统计、分析和预警等应用。

　　

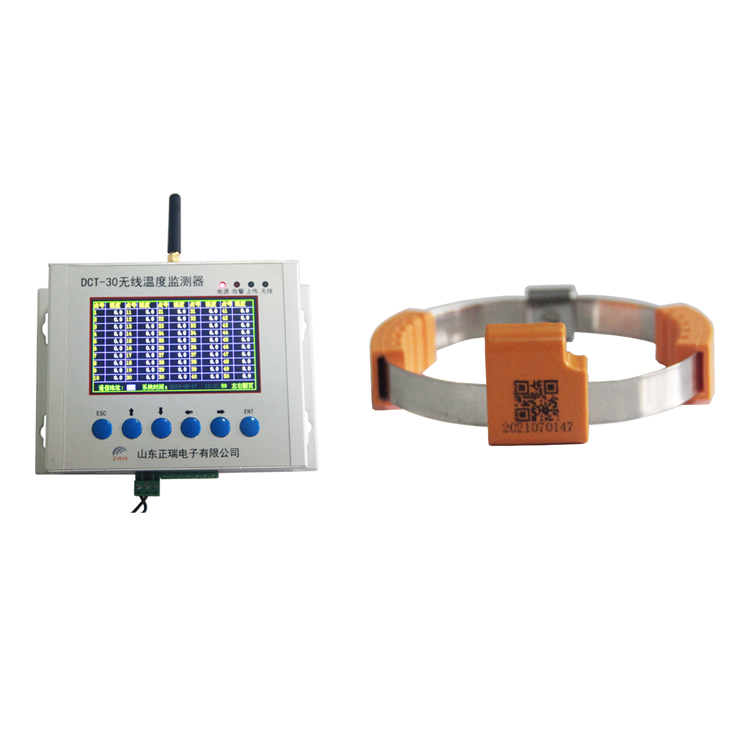

（2）无线温度传感器

　　温度传感器是通过声表面波原理，在设备表面接受到信号后，利用材料的物理特性将信号转换成电信号。通过安装在设备表面的温度采集器进行温度数据的采集和温度传感器的反射波的接收，可以获得连续的、稳定的实时温度数据，为下一步的数据分析提供原始数据。

（3）无线温度采集器

　　无线温度采集器和无线温度传感器是对应的，温度采集器负责发射射频信号，温度传感器通过无线通信负责处理该信号，并上传到主控终端。

　　温度采集器的发射频率为 428~439MHz，发射信号为单频信号，不同的频率代表不同的信号。信号接收后，通过信号的放大、滤波等处理后，转换成可以识别的电信号，从而获得温度参数。

（4）测温主控终端

　　测温主控终端是无源供电无线测温在线监测系统的核心设备，主控终端是对采集到的数据的后期处理，包括数据存储、数据分析和数据统计、温度告警、数据转发、参数设置及协议转换。下行通过CAN总线或无线方式与温度采集器连接，获得所连接传感器的温度信息。根据设定的参数，分析温度信息以确定是否产生告警信息；上行与主站系统的通讯采用 RS485接口，并按照一定的规约，以实现数据的传输。

（5）监控应用系统

　　监测系统的应用包括系统的设备参数设定、温度信息的获取和数据的分析应用和系统预警等。这些功能往往可以作为嵌入电力系统自动化系统中，作为一个模块作为应用，也可以作为一套独立的系统，用于温度的监测和预警。这些功能都将对多台电力设备的状况监测一体化，有助于设备管理人员了解分析状况，保证设备的正常运作。

3、应用场景

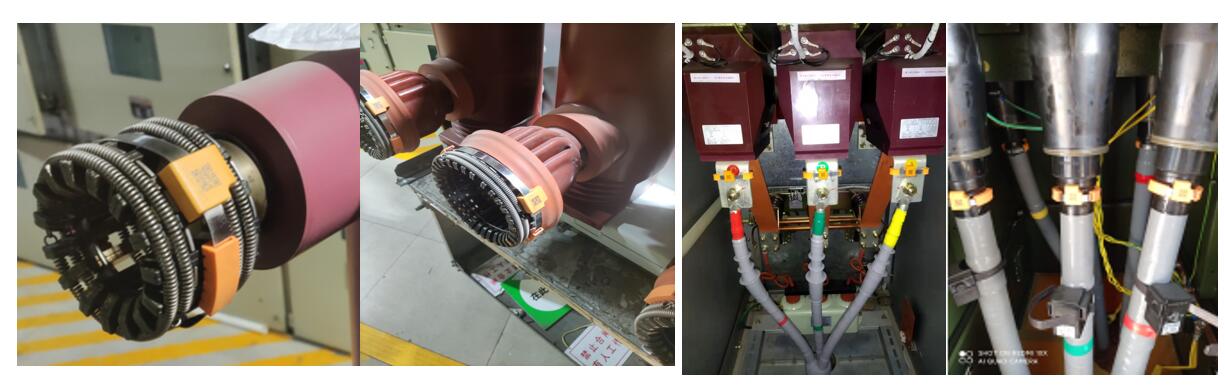

   开关柜智能无线测温系统适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患，提高设备安全保障，及时、持续、准确反映设备运行状态，降低设备事故率。
