开关柜无线测温:为电网安全筑一道温度监测防线
来源:正瑞电子        浏览:1216         发布日期:2023-10-09

     目前电力系统正向着大电网、高可靠性、高自动化水平方向迅猛发展,电网运行自动化、智能化的监控水平已成为我国电力系统发展的关键问题。高压配电开关柜是配电系统中的重要设备,承担着开断和关合电力线路等重要作用,但在长期运行过程中,开关的触点、母线及出线连接等部位因氧化腐蚀或因紧固螺栓松动等原因至使接触电阻变大,在高负荷运行情况下,连接点发热并形成恶性循环,且发热点温度无法监测,导致连接部位温度过高甚至烧毁,造成事故停电。

近年来,电力系统已发生多起因设备过热而发生火灾和大面积停电事故。据统计分析,我国每年发生的电力事故,有40%是由高压电气设备过热所致;而在采用高压开关柜和电力电缆的供电系统中,有70%以上的电缆运行故障是因为连接部位接触电阻变大、过负荷等引起接头温度过高所致。因此,对高压开关柜连接点的温度变化进行实时监测及预警是非常必要的。

山东正瑞的开关柜无线测温系统可以帮助发现电气设备和线路的热缺陷,消除隐患,确保电力系统的安全运行,用以解决传统人工监测无法实时探知电缆温度的难题,实现由计划巡检向状态检修的转变,降低运维成本减少事故损失。



1、开关柜无线测温产品功能

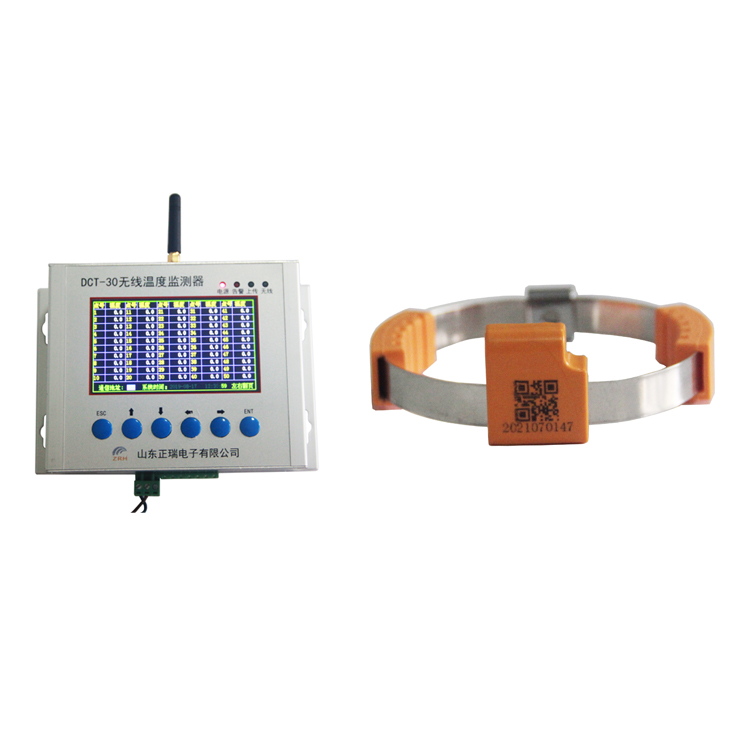

01无线温度监测器

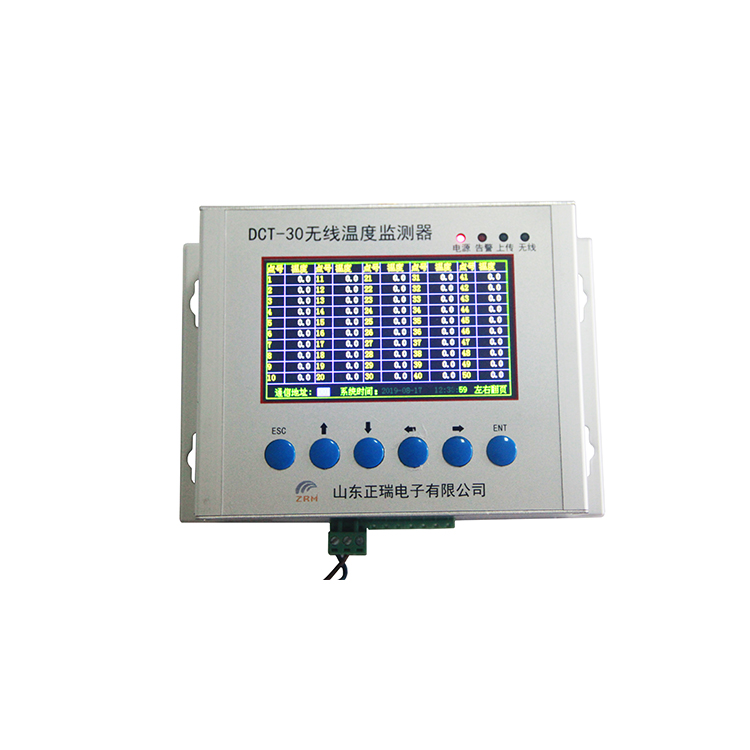

 开关柜无线温度监测器用于接收无线温度传感器发射的无线数字信号, 通过彩色液晶显示屏显示当前所测温度。同时上传到监控主机,使运行人员能够对温度进行实时在线准确地巡检,对高压电气设备接点温度状态能够及时地掌握。


主要功能

功能介绍

接收数据

接收无线温度传感器上传的温度,信号质量等数据。

显示数据

彩色显示接收到的数据。

时钟显示

实时时钟显示,并作为事件记录的时间基准,通过NTP对时。

参数设置

可设置但不限于传感器编号,一级报警,二级报警温度,数据保持时间,网络参数,设备地址等;

报警输出

当有报警事件发生时,继电器干接点信号输出并发出蜂鸣报警声音提示

温度报警记录

记录曾发生过报警的测温位置的温度、开始时间和结束时间,最多可保存200条记录,当超过200条记录时,自动覆盖最早的记录

历史数据存储

可存储不少于90天温度数据;

密码管理

采用密码管理方式,设置参数时必须输入密码,密码分为用户密码和系统密码,输入系统密码可进行更高级的设置功能


技术指标:

无线温度传感器容量

250

显示屏

7寸彩色触摸显示屏

温度显示分辨率

0.1

报警输出

2个(无源接点)250Vac,0.6A或24Vdc,5A。

通讯接口

RS485,RJ45网口,可NTP对时

通讯规约

ModbusRTU,modbusTCP

报警历史数据存储

200

历史数据存储

大于3个月

工作电源

AC220V或DC220V

工作温度

-20℃~70℃,相对湿度≤95%

无线频率

2.4GHz/433MHz/470-510MHz可选

无线接收距离:

433M模块100m,LoRa模块500米,2.4G模块50m

安装方式

嵌入式或挂装式

防护等级

IP54



02 微型无源无线温度传感器

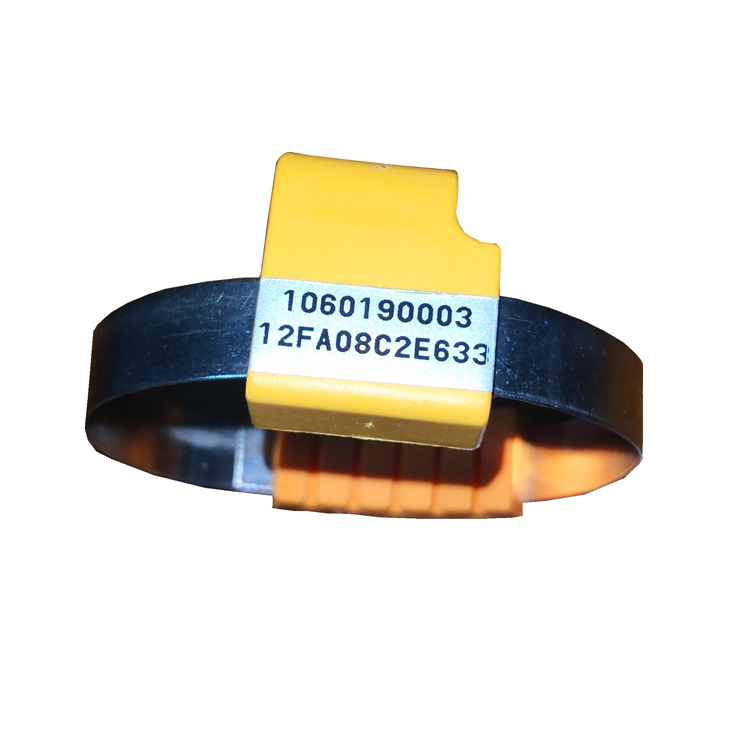

开关柜无线温度传感器具有小巧的体积,当与被测物体表面直接接触时,能保证快速测量温度的变化,并将温度变化的信号传到信号处理及无线发射器,进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源,将其安装在开关柜触头或电缆接头上,当通过电流保持在5A以上,感应电源即可不间断提供给传感器稳定的工作电压,消除了电池供电需要停电更换的弊端,大大减少了维护工作量。



性能指标

测温元件:

数字集成温度传感器

测温范围:

-40℃~+125℃

测温误差:

小于0.5 ℃

接口方式:

无线数字通讯接口

发送间隔:

5秒(5秒到5分钟可设)

供电方式:

电磁感应TA取电,启动电流<5A

外形尺寸:

带绝缘护套35*30*18mm

不带绝缘护套27*21*9mm



3、系统功能


山东正瑞ZRMSCADA开关柜无线测温监控软件界面可根据用户要求组态各种画面。可以采集无线温度监测器数据,通过组态画面实时显示温度,超限报警,能够查询温度历史数和曲线进行分析,可通过手机APP查看数据和接收报警通知。同时能够将数据上传阿里云服务器,通过手机APP查看和报警。

具有ModbusRTU,ModbusTCP,CDT等多种标准协议,可以增加其他非标准协议通信模块。

1)可以查看现场实时数据;

2)具有超温,超限等报警功能;

3)采用C/S结构,可通过安装客户端软件查看数据;

4)存储历史数据,可查看历史曲线,历史报警记录等。

5)采集各个变电站终端的信息数据;

6)显示各电缆中间头温度,开关柜触头温度,电容器温度等;

7)具有报警功能,探测器报警,温度超限报警,通信中断报警等;

温度历史曲线查询;

8)历史报警事件查询;

9)权限管理,获得权限可通过客户端浏览数据。

10)报警联动,报警时弹出报警画面,显示报警位置。

11)数据上阿里云服务器,通过手机APP查看和报警。



通过开关柜无线测温系统可以协助工作人员及时采取相应的措施,在发生设备隐患的第一时间就能发现并处理隐患。在保证电力系统安全运营的情况下,促进高压开关柜的可持续运行,提高电力电网输送电力的效率。
