高压电缆护层接地环流及温度在线监测系统——让生产更安全

高压电缆的金属护层是电缆的重要组成部分，当缆芯通过电流时，会在金属护层上产生环流，外护套的绝缘状态差、接地不良、金属护层接地方式不正确等等都会引起护套环流异常现象，严重威胁电缆运行安全。

当电缆金属护层环流出现异常时会产生多方面的危害，如造成电缆绝缘局部高温损耗发热，加速绝缘老化，降低电缆使用寿命，严重时导致电缆发生直接击穿接地故障;使电缆外护套破损，出现多点接地现象;直接影响载流量，产生较大的电能损耗，浪费资源等。

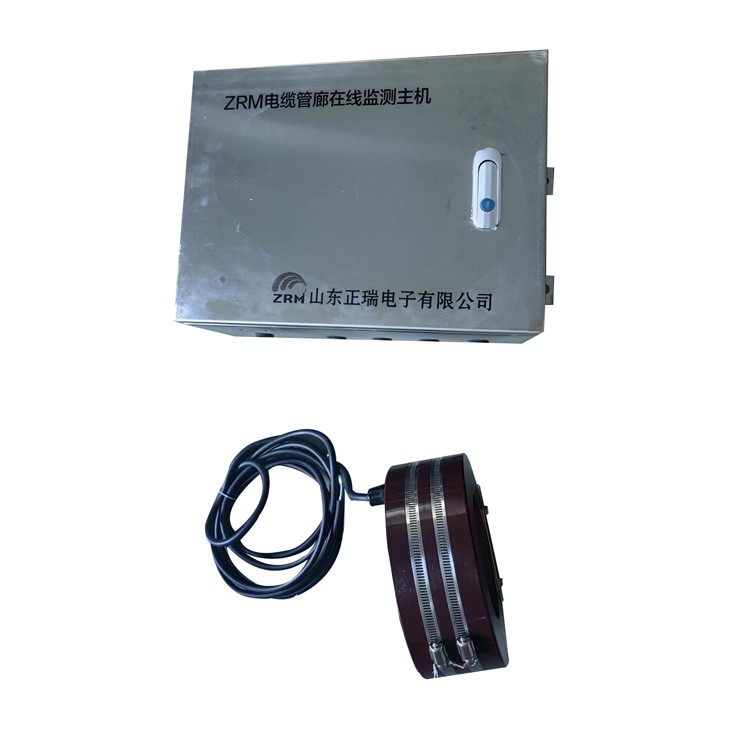

通过在在电缆护层接地线上安装一套接地电流温度监测装置，连续监测电缆金属护层金属接地电流，来分析比较电缆护层是否存在多点接地情况，可有效监测接地电流泄漏状况，同时监测电缆接头温度变化，通过安装于监控中心的接地电流采集主站，做到对电缆接地电流和温度的实时监控，当温度或接地电流任 一项指标超过设定范围时发出报警，并指示位置，将数据与电缆负荷、环境温度进行对比和综合分析，可实时掌握电缆绝缘情况。

通过连续监测电缆金属护层金属接地电流和温度，来分析比较电缆护层是否存在多点接地情况。并以RS485通讯电缆、光缆等方式将测量数据发送到监控中心接地电流采集主站，主站显示实时数据，分析判断电缆护层接地情况，接地异常时发出报警。从根本上避免了电缆事故的发生，保证电缆安全、可靠的运行。

 电缆护层接地环流及温度在线监测系统功能及特点

护层电流监测功能:对电力电缆的接地电流进行实时监测，可及早发现电缆接地电流异常，对电缆故障做出处理措施.

温度在线监测功能：实时监测电缆接头温度及环境温度，可及早发现电缆过热情况，对比环境温度和电缆负荷，相应做出处理措施。

前端设备除电流互感器外，整体安装在管廊内部的采集装置内，具备较高的防护等级，适应管廊内潮湿的环境:

供电方式：可采用CT供电和AC220V供电

通讯方式：无线通信，光缆、RS485等，根据现场情况合理配置。

  开放性：可向第三方集中监控平台提供护层电流数据，提供软件或硬件底层接口，与综合管理平台无缝融合。

技术指标

护套电流传感器
额定一次电流	200A
准确级	0.5级
IP防护等级	Ip68
安装方式	开口安装
内径	50mm ; 75mm
引线长度	10m·长度可定制
工作环境	温度:-40°C~+85°C，湿度:10%~98%;

温度传感器
测温元器件	NTC
测温范围	-40℃~+125℃
测温精度	±1℃
封装	环氧树脂封装



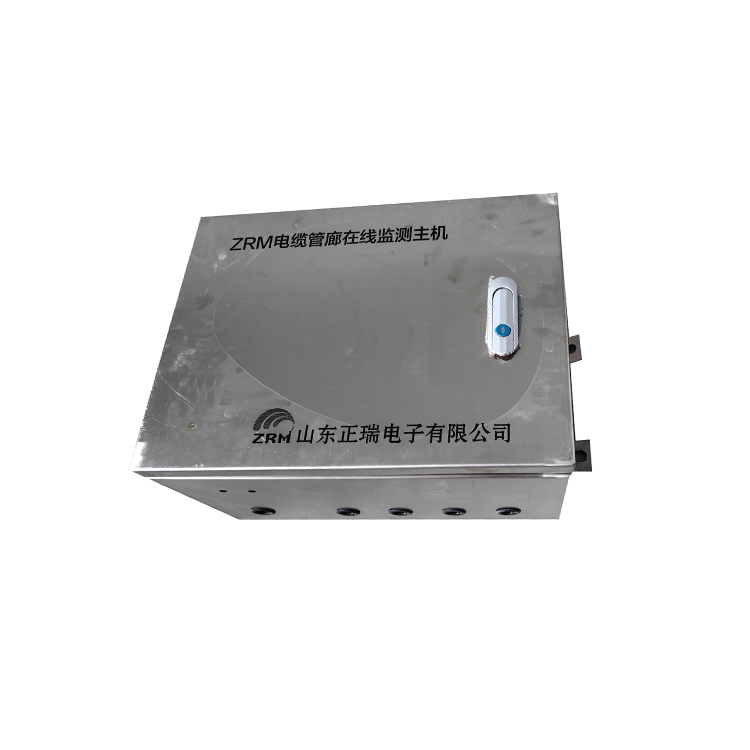

电流温度采集器
接入电流传感器数量	3路	分别测量电缆A、B、C三相
接入温度传感器数量	4路	测量电缆接头A、B、C三相，环境温度
电流采样周期	<1S
灵敏度	±0.1A

   通过电缆护层接地环流及温度在线监测系统的应用，连续监测电缆金属护层金属接地电流和温度，来分析比较电缆护层是否存在多点接地情况能够及时发现电力电缆温度的异常。实时掌握电缆的运行状况，及时消除电缆及隧道缺陷和隐患，从而减少电缆及附属设备故障，保证电缆线路安全运行。
