无线测温装置在环网柜中的应用

   环网柜在长期使用后，会出现设备运行缓慢、反应不灵敏、温度难以控制的现象，降低环网柜的寿命安全保障。由于夏季温度很高，随着环网柜吸收的热量增多，负担也会变大。电网系统增加的电荷使温度快速升高，如果温度检测系统不能及时做出反应，将可能迅速破坏环网柜，甚至引起火灾、漏电等事故。

   针对环网柜因温度过高所产生的问题，为了提供供电的安全性和可靠性，正瑞电子推出了环网柜无线测温传感器，该产品可以实时监测柜内铜排、电缆、断路器梅花触头等电气连接部位的温度情况，方便整个配电室的运行维护。

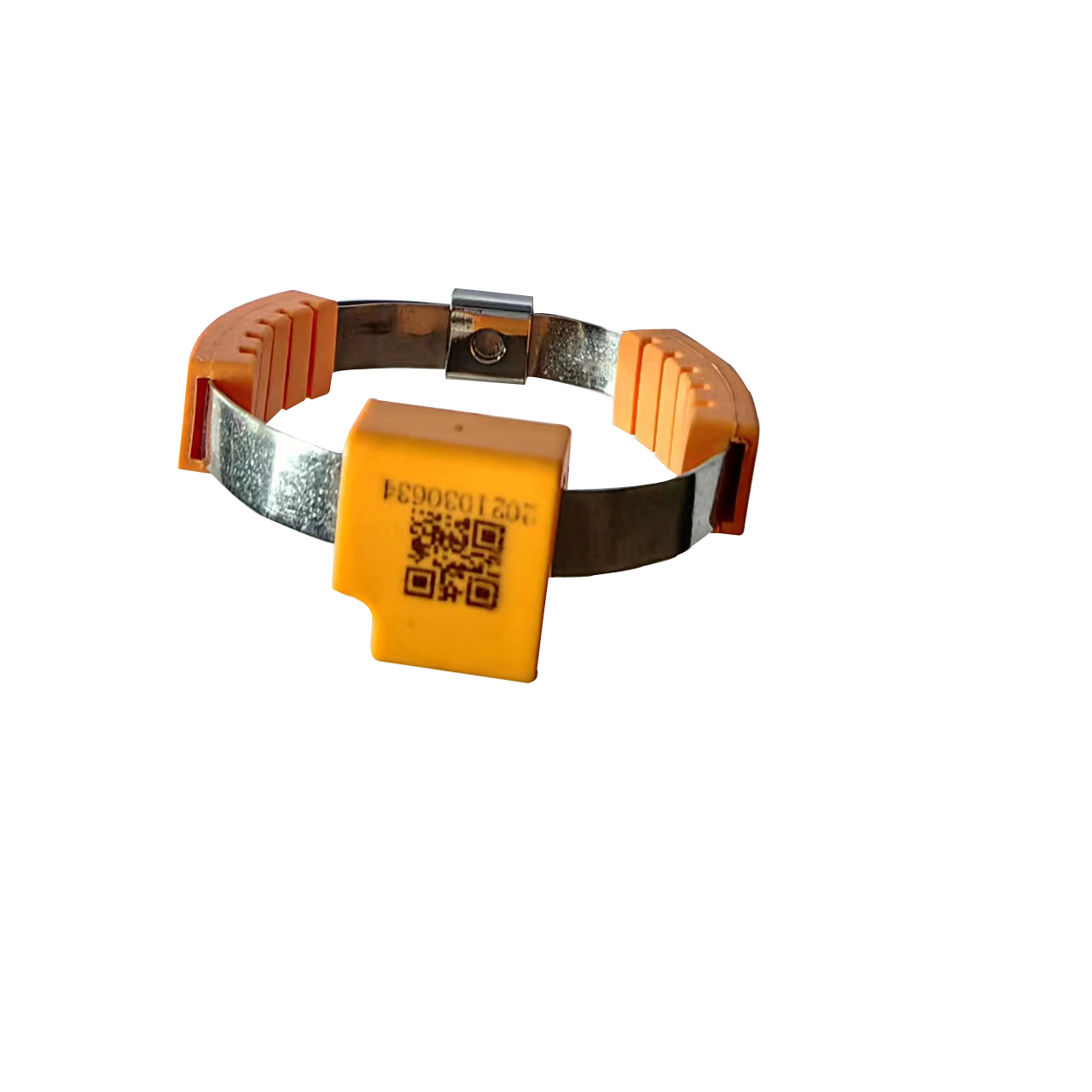

1、ZRDTS-6无线测温传感器

在无线测温系统中无线测温传感器（ZRDTS-6）当与被测物体表面直接接触时，能快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器中。

  无线测温传感器（ZRDTS-6）主要应用在各种电气设备运行中的温度在线监测，高压输、变、配电系统中导电触头及连接部分的温度监测

特点:

（1）采用美国TI公司最新推出的无线收发芯片，功耗小，信号强，发射距离不加任何功率放大的情况下可达300米；

（2）测温元件同样采用美国TI公司的数字集成芯片，精度高，可达0.5°C。优于传统测温厂家使用的NTC热敏电阻的最大精度±1°C；

（3）传感器材质采用耐高温尼龙+阻燃材料，经国内知名军工单位检验，满足GB/T5169.11-2017测试，即通过850℃灼热丝的可燃性实验,可在高温环境下持续工作；

（4）温度传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，实时测量，上传周期5~32秒智能调节。并将温度变化处理后通过无线传输到温度监测器；

（5）无源无线温度传感器通过电磁感应原理从一次取电，开关柜一次电流大于5A时，进入正常工作状态。无需电池，免除高温下电池放电时发生无法控制的热量喷发而发生爆炸的隐患；

（6）使用寿命长，后期免维护,使用寿命可达10年；

（7）无线温度传感器安装适应性高，可安装在触头上，不影响绝缘距离。导磁合金带既可取能，又可起安装固定作用。

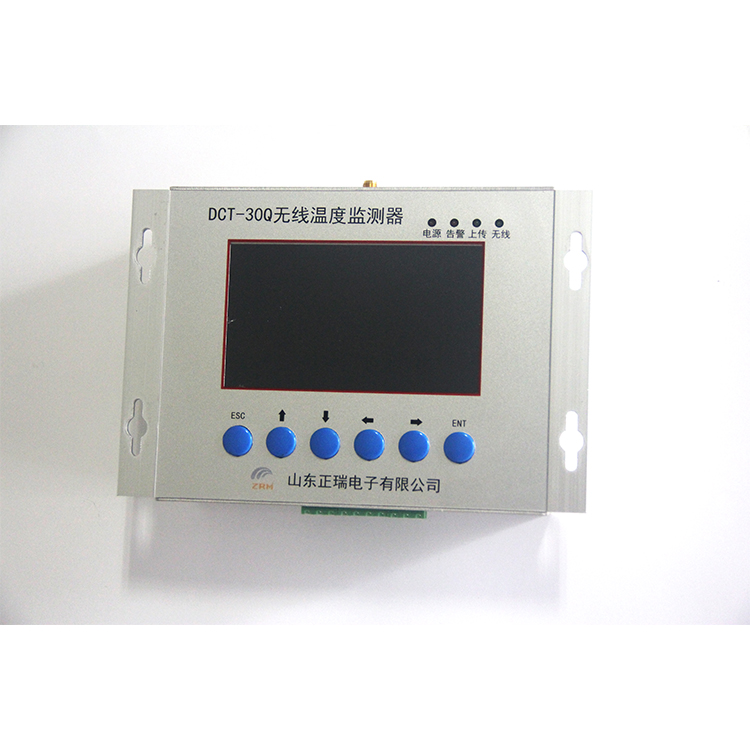

2、无线测温接收终端

   无线测温接收终端结合测温管理系统和传感系统，利用环网柜无线测温传感器反应灵敏的特点进行温度检测。无线测温系统，可以将用户站内设备层所有测温装置的温度数据接入，利用先进的计算机技术、现代电子技术、通讯技术和信号处理技术，将接入测温装置的温度数据经过读取、分析、处理，显示在计算机上，实现对全站所有温度节点进行监视。

   无线测温系统的功能有：记录数据，查询数据，查询曲线、报表，具有高温、超温越限告警，告警时间查询等功能。对提升设备安全保障，及时、持续、准确反映设备运行状态，避免安全事故的发生，降低设备事故率。用户站无需定期巡视，减少人力物力，实现自动化管理。

  无线测温装置在环网柜中的应用，可以实现集操作、显示于一体，可以对柜内母排、断路器上下触头、电缆接头等的温度进线在线监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为隐患，提升设备安全保障，及时、持续、准确反映设备运行状态，避免安全事故的发生，降低设备事故率。
