六氟化硫环网柜中SF6气体泄漏监测报警系统

一、六氟化硫气体简介：

六氟化硫SF6气体是一种无色、无味、密度比空气重、不易与空气混和的惰性气体，对人体没有毒性。六氟化硫SF6气体以其优异的绝缘和灭弧性能，在电力系统中获得了广泛的应用，几乎成了中压、高压和超高压开关中所使用的唯一绝缘和灭弧介质。但是在高压电弧的作用下或高温时，SF6气体会发生部分分解，而其分解物往往含有剧毒，即便是微量，也能致人非命，其安全性也受到了人们的广泛关注。

当使用以SF6气体为绝缘和灭弧介质的室内开关在使用过程中发生泄漏时，泄漏出来的SF6气体及其分解物会往室内低层空间积聚，造成局部缺氧和带毒，对进入室内的工作人员的生命安全构成了严重的危险。



二、六氟化硫SF6气体泄漏发生的几个常见部位：
（1）液压机构的主要泄漏部位有：三通阀和放油阀、高低压油管、压力表和压力继电器接头以及工作缸活塞杆和贮压筒活塞杆的密封受损处、低压油箱的砂眼处等。

（2）SF6断路器本体的漏气部位有：支柱驱动杆和密封圈划伤处、充气阀密封不良处、支柱瓷套根部有裂纹处、法兰联接处、灭弧室顶盖有砂眼处、三联箱盖板、气体管路接头、密度继电器接口、二次压力表接头、焊缝和密封槽与密封圈（垫）尺寸不配合等处。

（3）GIS的漏气部位有：隔室、绝缘子、O型密封圈、开关绝缘杆、互感器二次线端子、箱板连接点、气室母管、附件砂眼处和气室伸缩节接口等处。



三、六氟化硫SF6气体泄漏的危害：

（1）对液压机构，六氟化硫气体泄漏会引起短时频繁启泵打压或补压时间过长，阀体大量内泄漏会造成失压故障，液压油进入储压筒氮气侧会造成压力异常升高等，这会影响SF6断路器安全运行。

（2）对于SF6断路器和GIS，虽然泄漏到大气中的SF6浓度很低，但它在大气中有很长的残存期，并能吸收红外辐射而产生温室效应。不仅影响设备安全运行，也会影响人身健康。



四、ZRDH2001X  型六氟化硫气体泄漏监测报警系统

山东正瑞 ZRDH2001X  型六氟化硫气体泄漏监测报警系统是采用德国先进的双光束红外检测技术和电化学技术有效结合，以及数据采集、数据分析处理、通信技术于一体的开放系统平台。整个系统采用模块化设计，便于工程安装及工程维护。在传输条件完备的情况下，可以依托网络组建监控中心，在远端监控中心可随时掌握底端变电站、GIS开关室的温湿度、氧气含量等环境量以及SF6气体泄露状况。从而可实现对变电站、GIS开关室无人值守，提高管理效率，完善维护体制。监控中心以数据库为核心，既可以实时监控变电站、开关室的环境及设备运行状况，又可以根据以往的环境、设备运行数据进行统计、分析，为管理者提供决策依据。

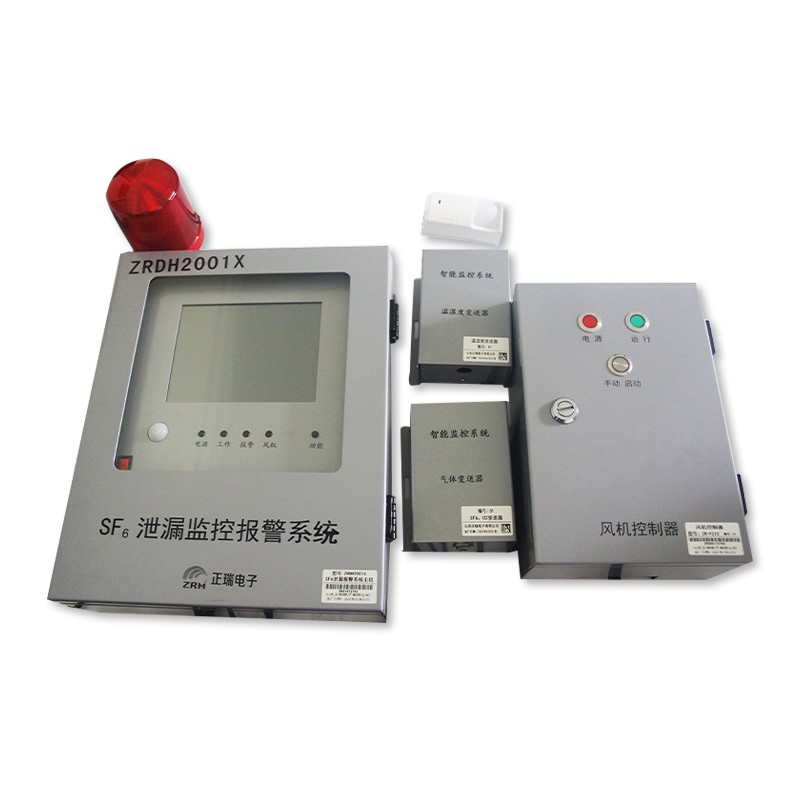

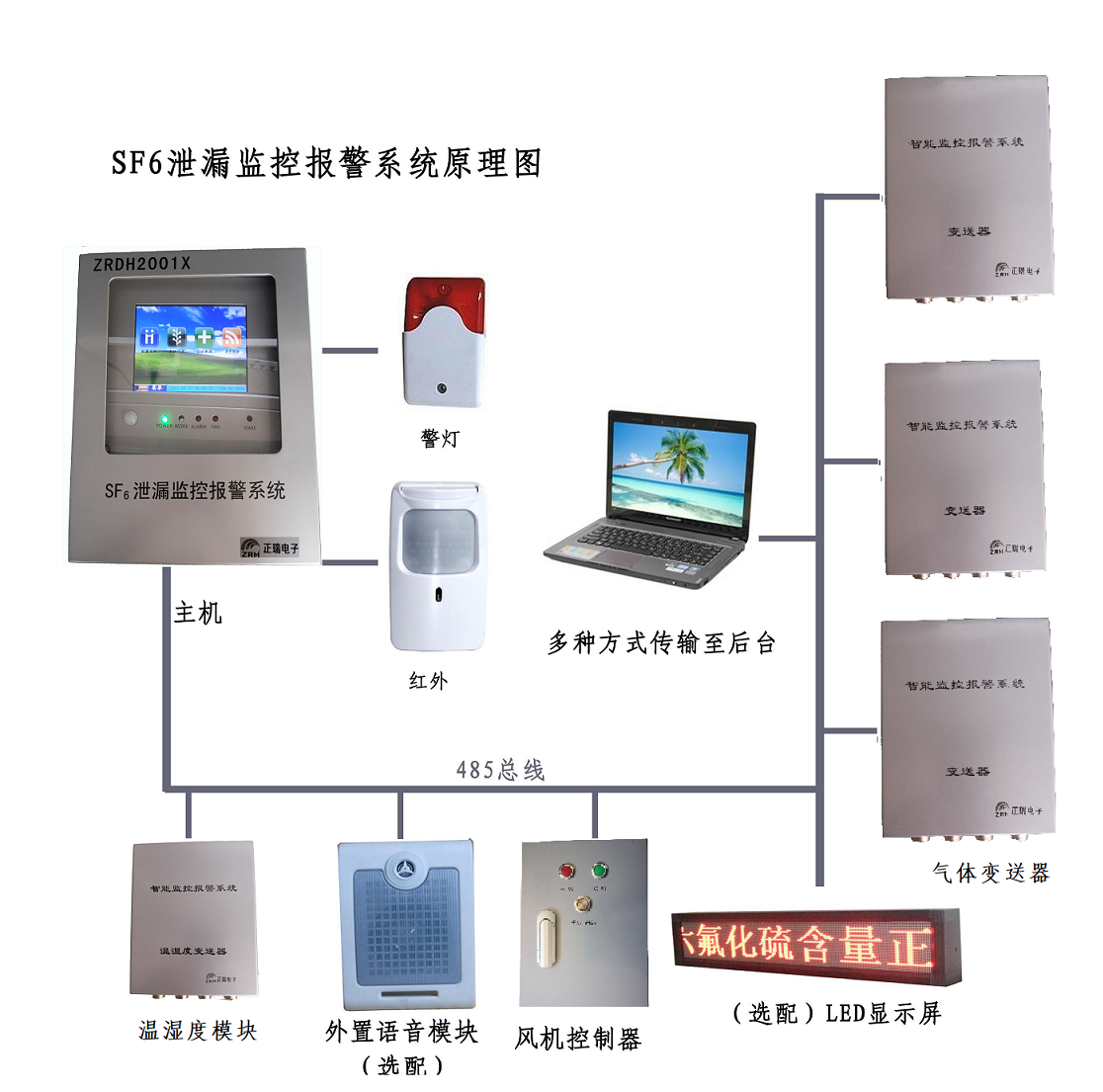

系统由ZRDH2001X型监控主机，ZRCS-10型SF6/O2气体变送器 ，温湿度采集单元，人体红外感应传感器,声光报警装置，风机控制模块以及LED显示屏等组成。可实时SF6气体浓度定量检测、氧气含量检测、温湿度检测等。系统自动记录各种报警数据，通风设备启动数据，可以自由设定1~1000ppm SF6告警阀值,以及自动启动通风时间，SF6泄露超过设定告警阀值时超标告警，氧气含量＜18％时缺氧告警，并自动启动通风设备以及,声光报警器.根据用户需要提供与远程通信装置的接口，实现遥控、遥测、遥信等功能。



五、六氟化硫气体六氟化硫气体泄漏检测报警系统功能特点：



1、实时显示SF6气体浓度
  系统循环采集被检测区域的空气，在操作控制屏及后台监控计算机上显示该采样空气的SF6含量浓度；告警浓度可按要求在现场设定。
2、实时显示氧气浓度
  检测主机内含有氧气检测传感器，在检测各区域采样气体中SF6气体的含量同时，检测氧气含量，在操作控制屏及后台监控计算机上显示该采样空气中的氧气浓度；告警浓度可按要求在现场设定。
3、告警输出
  当SF6气体或氧气含量达到告警浓度时，操作控制屏将按设定的方式，产生声光、语音报警，并通过软件规约或干接点通知远端监控中心；
如果有工作人员接近开关时室，操作控制屏内的红外感应被触发，操作控制屏将启动语音提示，通知提示工作人员当前室内是否有SF6或氧气报警。
4、风机控制
  风机有定时启动、告警启动与强制启动三种方式；
系统内有多个定时启动的时间，可根据用户的要求设定0～4次定时启动、每次启动的具体时间与时长；
  当SF6气体或氧气浓度达到告警浓度时，可根据用户要求，设定系统是否启动风机进行通风；操作控制屏有风机开与风机关2个按钮，可以用来强制风机启动或关闭。
5、温湿度显示
  温度显示范围：-40～65℃ 湿度显示范围：0～99.99%RH。
6、声光报警控制
  可根据用户要求，声光报警在启动后一定时间内自动关闭，以免影响周围居民。
7、检测区域
  多可达24个区域，可检测多个开关室，以减少用户投资。



山东正瑞六氟化硫环网柜中SF6气体泄漏检测报警系统主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，可广泛应用于各种电压等级的SF6开关室、 组合电器室（GIS室）、SF6主变室等。
