高低压开关室温湿度风机控制器功能
来源:正瑞电子        浏览:728         发布日期:2023-01-03

1、简介

温湿度自动联动控制器用于变电站内高低压开关室、设备间等电气室内的设备。主要检查柜内的,柜内的温度和湿度,可以带风扇和加热板。可以防止凝露,防止高低温对器件的老化。具有485通信接口功能,可与高位机进行通信,通信协议采用modbus通信规约。

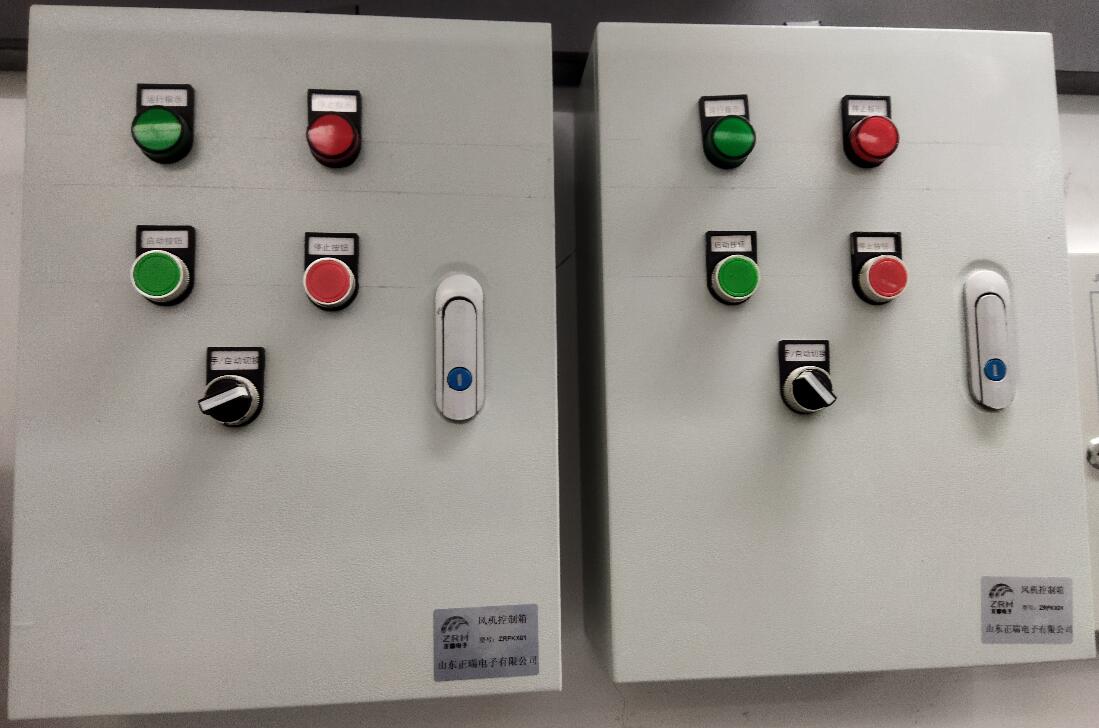

温湿度自动联动风机控制器由温湿度变送器、风机联动控制器、交流接触器等组成。



2、温湿度自动控制风机原理

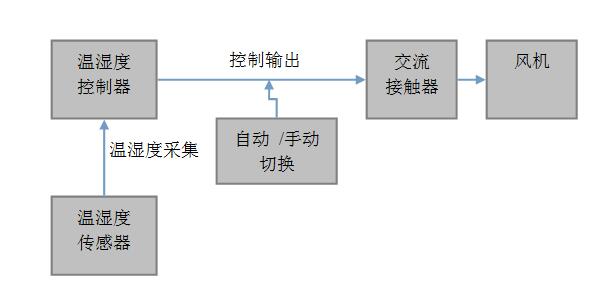

(原理图)



 固定好温湿度变送器后,在变送器中可设定报警上限,超过报警值,变送器内继电器闭合,给联动控制器信号,联动控制器收到报警信号,输出动作信号到空调或风机,使空调或风机自动启动,温湿度低于设定值后,继电器开启,联动控制器收到信号,自动控制空调或风机关停。该系统同时也设计了手动控制功能,现场值班人员也可根据自己判断,手动控制空调或风机启停。



3、关键部件介绍



1)温湿度变送器
    温湿度变送器以温湿度一体式的探头作为测温元件。监测室内温湿度,当温度或湿度超过设置的上限值时,温湿度控制器控制风机启动。当温度和湿度低于下限值时,温湿度控制器关闭风机。

 技术参数:



输出方式

光继电器输出

触点电压:<40V

触点電流:<100mA

输出电阻:<50Ω

输入电源范围

额定:12VDC

范围:6V~15VDC

功耗

电流小于20mA

温度测量范围

-20℃~80℃

湿度测量范围

0~100%RH

温度测量精度

误差:<±0.3℃,在25℃时测试。

湿度测量精度

误差:<±3%RH, 在25℃时测试。

EMC指标

EFT差模±2KV

ESD:接触放电±6KV   ,空气放电±8KV

外形尺寸

80*80*30mm

重量

250g

结构材料

ABS塑料



(2)风机联动控制器
技术参数:

直流12v供电

带485通信,Modbus通信协议

4路开关量输入,2路控制输出。2路报警输出。



(3)交流接触器:

适用于交流50Hz或60Hz,电压至690V、电流至95A的电路中,供远距离接通与分断电路及频繁起动、控制交流电动机,接触器还可加装积木式辅助触头组、空气延时头、机械联锁机构等附件,组成延时接触器、可逆接触器、星三角起动器,并且可以和热继电器直接插接安装组成电起动器。







温湿度自动控制风机可以根据现场温度和湿度自动控制风机,无需人员检测现场温湿度,也可手动开关风机,使设备环境温度保持在一个适宜范围内,节省了人力,减少了安全风险,能够提高无人值守或少人值守的变电站的安全水平。
