变压器铁芯接地电流在线检测装置施工方法

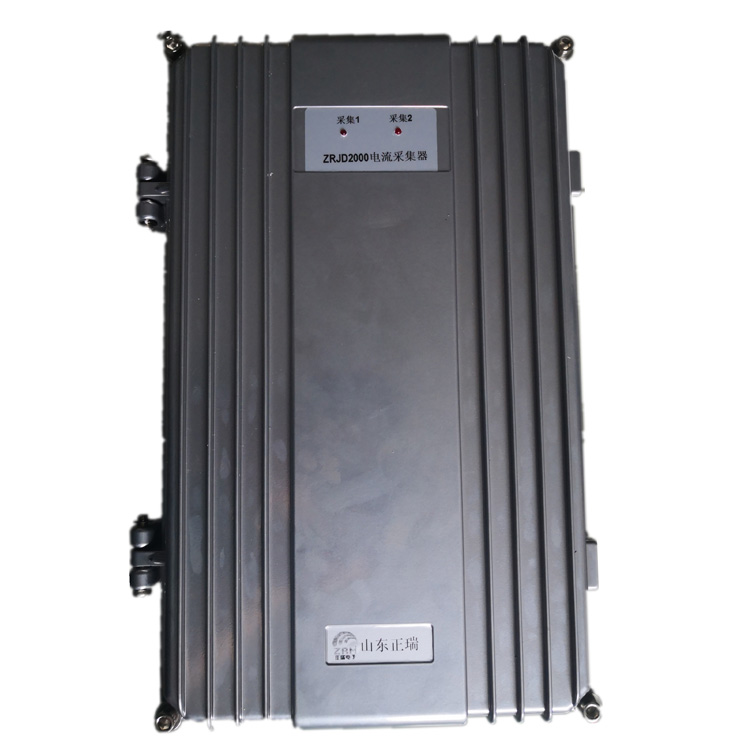

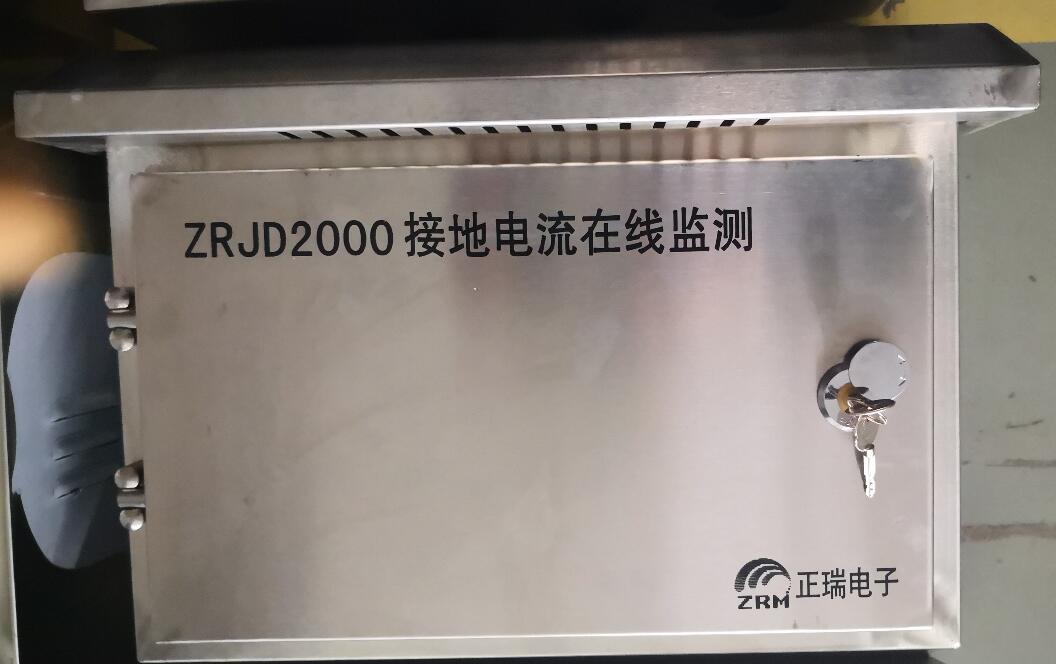

       ZRJD2000 型变压器铁芯接地电流在线监测装置，可实现对铁心接地电流进行连续、在线监测，通过监测可以实时监控设备的绝缘状况，且能及时发现内部绝缘受潮或受损、铁心多点接地、箱体内异物、油箱油泥沉积等故障。对事故做到早预防早处理，更重要的是能为此类设备的状态检修提供可靠的数据依据。

变压器是电力系统中最关键的设备之一，它的正常运行是对电力系统安全、可靠、稳定、经济运行的重要保证。据统计数据，变压器多点接地故障占了变压器故障的百分之十三。电力变压器运行时，绕组周围存在着交变的磁场，因电磁感应的作用，高压绕组与低压绕组之间，低压绕组与铁芯之间，铁芯与外壳之间存在着寄生电容，带电绕组将通过寄生电容的耦合作用，使铁芯对地产生悬浮电位，因铁芯及其它金属构件与绕组的距离不相等，使各构件之间存在着电位差，当两点之间的电位差达到能够击穿其间的绝缘时，便产生火花断续放电，对变压器油和固体绝缘产生不良影响，故需要把铁芯与外壳连接，使它与外壳等电位，若铁芯或其他金属构件有两点或多点接地时，接地点就会形成闭合回路，造成环流，会引起变压器本体局部过热，导致油分解，进而导致绝缘性能下降，严重时，会使铁芯硅钢片烧坏，造成主变重大事故，故主变铁心必须接地。否则铁芯对地会产生悬浮电压或铁芯多点接地而产生发热故障，严重威胁变压器以及电网的安全。



施工方法

1）建议在主变基坑就近处搭建槽钢门型构架进行监测装置的安装，并与主变套管在线监测装置一并安装，挂高1.4米（监测装置底部与地面距离）；

2）铁芯监测装置底部预埋镀锌管4根，2根敷设至就近电缆沟供给主电缆进出，2根敷设至主变铁芯接地引下排处接地点，供末屏电缆进出；

3）主变铁芯末屏电缆规格为相应截面的铜芯软线，主电缆使用双绞双屏蔽铠装电缆；

4）敷设方式：末屏电缆不间断穿过铁芯在线监测装置内的穿心传感器，两处电缆头分别顺2根镀锌管引至铁芯接地引下排接地点处，主电缆2根分别由上下级装置敷设至本地装置；

5）部分主变铁心接有多点接地保护箱，则镀锌管和末屏电缆引至多点接地保护箱；

6）基建站可在主变本体预留相应尺寸的监测单元安装位置，主变就位后，参照相同原理着手进行施工、安装；
