开关柜无线测温传感器

编辑:正瑞电子   发布时间:2018-12-12   阅读:5692

一、无线测温传感器

各种不同开关柜无线测温方式的主要差异突出体现在测温传感模块上,测温模块的技术设计决定了整个测温系统的使用效果。所以我公司无线测温传感器结合前四代测温产品的设计经验和现场电气设备要求,进行了完全的改进。

二、产品尺寸图


尺寸:60(长)×26(宽)×13(厚)mm                 尺寸:17*21*9mm


三、产品特点及性指标

1、主要的设计特点表现在以下几个方面:

能量来源:无线测温传感器利用一次回路电流取电,能量供给远远不断,温度采样速率随意设定。
 超低功耗设计:主芯片采用美国TI公司,功耗低,低可至0.03mw,区别于传统的感应供电,不存在发热现象。
 无线温度传感器一次回路取能范围大大加宽:只用2a就可启动,高至10000A,完全满足现有市场的开关柜负荷要求(现有市场的开关柜设计负荷高可至6000A),基本无盲区。
外观设计:超精小化设计,适合所有的开关柜及电缆接头等多种部位的温度监测,无需根据不同测温位置,不同开关负荷选用不同规格尺寸,不同技术参数的传感器,大大节省了供货难度和供货时间,同时现场安装更方面快捷,大大缩短了现场安装时间。
测温元件:采用耐高温、高精度热敏电阻,测温范围宽至-40℃~+200℃,精度 ±1% 。
2、无线测温传感器性能指标:
 测温范围:-40℃~+125℃ (-40℃~+200℃可定制 )
 供电电源:小CT感应取电
 使用寿命:10年以上
 频率范围:433MHz-434.79MHz (免申请)
 机壳材质:进口耐高温阻燃材料
 传感器测温误差:小于0.5℃(全量程范围)。
 传感器测温分辨率:±0.1℃。
 采样速率:2秒~10分钟可设定。
 外形尺寸: 60(长)*26(宽)*13(厚)mm
 一次回路电流:3A-10000A
3、传统感应供电的无线测温传感器与第五代感应供电的无线测温传感器比较

技术特点比较

 传统CT 取电无线测温

 第五代无源无线测温

取能方式

 感应供电

 感应供电

测温范围

 -55~+127℃

  -55~+200℃

测温元件

 数字集成温度传感器

 高精度热敏电阻

一次回路电流范围

 20A-5000A

 3A-10000A

安装位置

 根据不同部位选用对应尺寸的传感器

 一种尺寸,适合多种部位

供货及安装

 传感器有多种尺寸,供货周期长,现场安装时间较长

传感器超精小化设计,制作简单,供货周期短,安装简便,现场安装时间短

 功耗

 ≥10mw

  ≥4mw

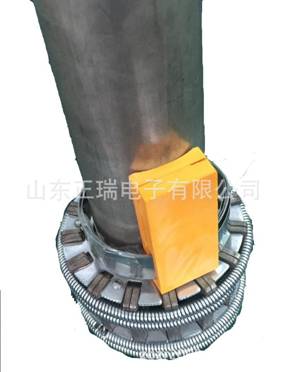

三、无线测温传感器产品实物图

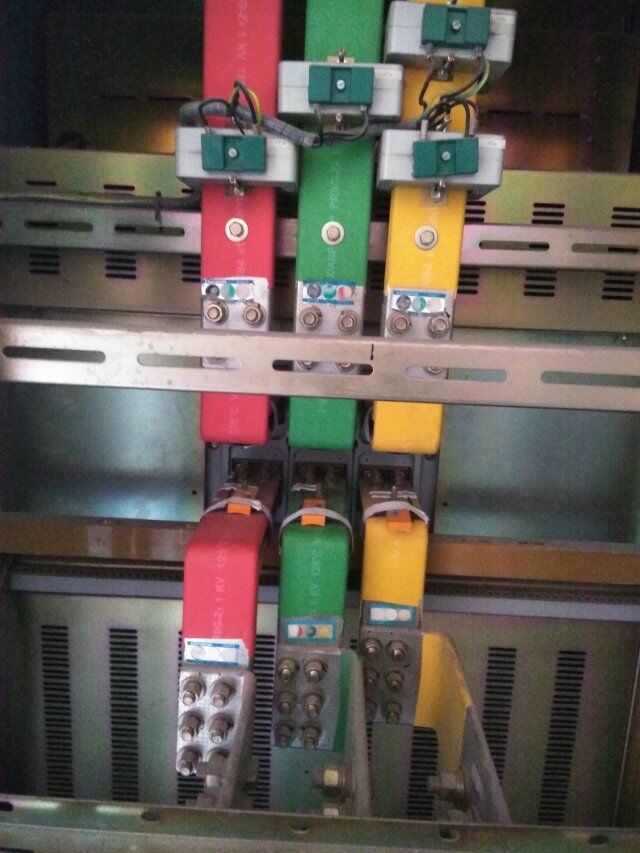

四、无线测温传感器现场安装图片

无源无线测温.jpg   无线测温安装图.jpg
