山东正瑞无线测温系统在阳高热电6KV开关柜测温装置技术项目中的应用

来源：正瑞电子浏览：1788 发布日期：2023-06-21

项目概况：
阳高热电 6kV开关测温装置技改项目
项目方案设计：

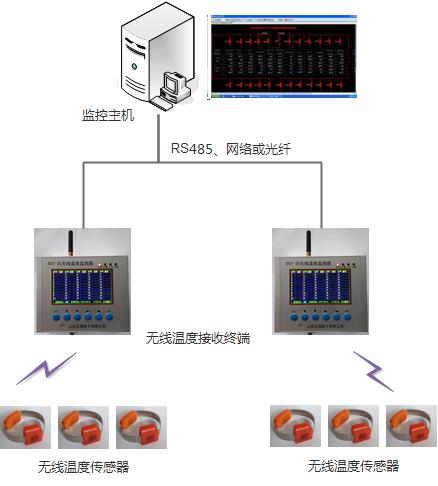

（一）无线测温系统结构图

（二）装置功能配置介绍

1、ZRDTS-6无源无线温度传感器

无线温度传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

技术指标：

测温元件：	数字集成温度传感器
无线传输：	433MHz 、Lora技术（470MHz－510MHz）
测温范围：	-40℃～+150℃
测量精度：	±0.5℃
安装方式：	捆绑式
无线传输距离：	≥300米（无阻挡）
发射功率：	17dBm
发送周期：	t*5分钟（可以设置，出厂默认3分钟）
供电方式：	感应取电， CT取电（(交流5-10000A)）
启动电流：	≥5A
传感器寿命：	≥10年
温度采样频率：	默认10秒（可设置）
防护等级：	IP68
机壳材质：	进口耐高温阻燃材料
测温机制：	固定时长测温结合突发测温报警（可设置）
工作环境：	-25~125℃

2、 ZRDCT-30无线温度监测器（无线测温采集主机）

无线测温采集主机用于接收无线温度传感器发射的无线数字信号, 通过470MHz频段无线接收测温采集终端的实时数据，同一频段最多可管理1024个测温终端，在整个测温系统中其处于核心地位，可在高压室内构建无线局域网。使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

技术指标：

电源：	AC220V
工作电压	AC85～265V/DC12～24V
工作温度	-30℃~+70℃，相对湿度≤95%
显示屏	彩色屏、触摸屏
温度显示分辨率	0.1℃
报警输出	2个（无源接点）250Vac,0.6A或24Vdc,5A。
上位机通讯接口	RS485通讯口，协议Modbus RTU
下行频率：	470MHz~510MHz
上行接口：	运营商与局域网可选
通讯规约	《无线测温系统通讯协议》ModbusRTU，modbusTCP
管理终端数	>1000
安装方式：	壁挂式安装

主要功能：

主要功能	功能介绍
温度显示、接收数据功能	可以接收无线温度传感器上传的温度，信号质量，电压等数据。
温度实时查询读取	能实时读取终端测温装置的数据，实时显示在软件界面，可随时观察在线运行设备的温度等数据信息，可绘制温度长期趋势及泄漏电流长期变化图功能、查询温度曲线；
历史数据查询功能	后台管理软件能自动对数据进行备份，并提供历时数据查询；
时钟显示	实时时钟显示，并作为事件记录的时间基准，通过NTP对时。
参数设置	可设置但不限于一级报警，二级报警温度，数据保持时间，网络参数，设备地址等；
温度超限声音报警功能	当所检测的温度高于温度越限报警门限时会立即发送报警信息，在线测温装置和监控管理软件界面跳出报警提示信息，以供用户及时处理；
短信报警功能	监测主机能够进行短信报警，报警人数与人员信息可以设定。
系统自检功能	系统定时自检系统中各部件的工作情况，当某个传感器出现故障时，测温系统服务器应用软件和ABB后台监控系统会提示故障信息；
温度报警记录	记录曾发生过报警的测温位置的温度、开始时间和结束时间，最多可保存200条记录，当超过200条记录时，自动覆盖最早的记录
数据导出备份功能	可对当前和历时数据进行导出和备份，便于用户的编辑、信息分析与存档。
数据通信功能	数据通信同时支持运营商数据传输通信和局域网数据通信功能
密码管理	采用密码管理方式，设置参数时必须输入密码，密码分为用户密码和系统密码，输入系统密码可进行更高级的设置功能
