六氟化硫sf6气体泄漏报警系统技术方案
来源:正瑞电子        浏览:1024         发布日期:2023-04-13

一、背景

 配电室GIS开关设备是电力系统中核心的电气设备之一,其运行可靠性对电力系统的安全运行具有十分重要的意义。六氟化硫SF6气体作为极其优越的绝缘、灭弧介质广泛应用于全世界电力行业中的高压断路器及变电设备中。在今天,SF6气体几乎成为高压、超高压断路器和GIS中唯一的绝缘和灭弧介质。

 纯净的SF6气体无色、无味、不燃,在常温下化学性能特别稳定,是空气比重的5倍多。但在电力系统中,由于六氟化硫SF6气体主要充当绝缘和灭弧介质,在电弧及局部放电、高温等因素影响下,SF6气体会进行分解。它的分解物遇水后会生成腐蚀性电解质,如大量吸入人体会引起头晕和肺水肿,甚至昏迷及死亡。在相对密封的室内,由于空气流通不畅,SF6及其分解物在室内沉积,加上SF6气体无色、无味,从而对巡视、检修人员产生极大的危害。

《电业安全工作规程》(发电厂和变电站部分)规定,在装有六氟化硫SF6设备的配电装置室必须保证SF6气体浓度小于1000ppm,除须装设强力通风装置外,还必须安装六氟化硫sf6气体泄漏报警系统SF6气体浓度进行检测。

二、六氟化硫sf6气体泄漏报警系统主要技术参数

1六氟化硫SF6泄漏报警系统

产品型号:ZRDH2001X

气体传感器安装在SF6开关的下方
应用位置:高压、超高压断路器和 GIS开关室

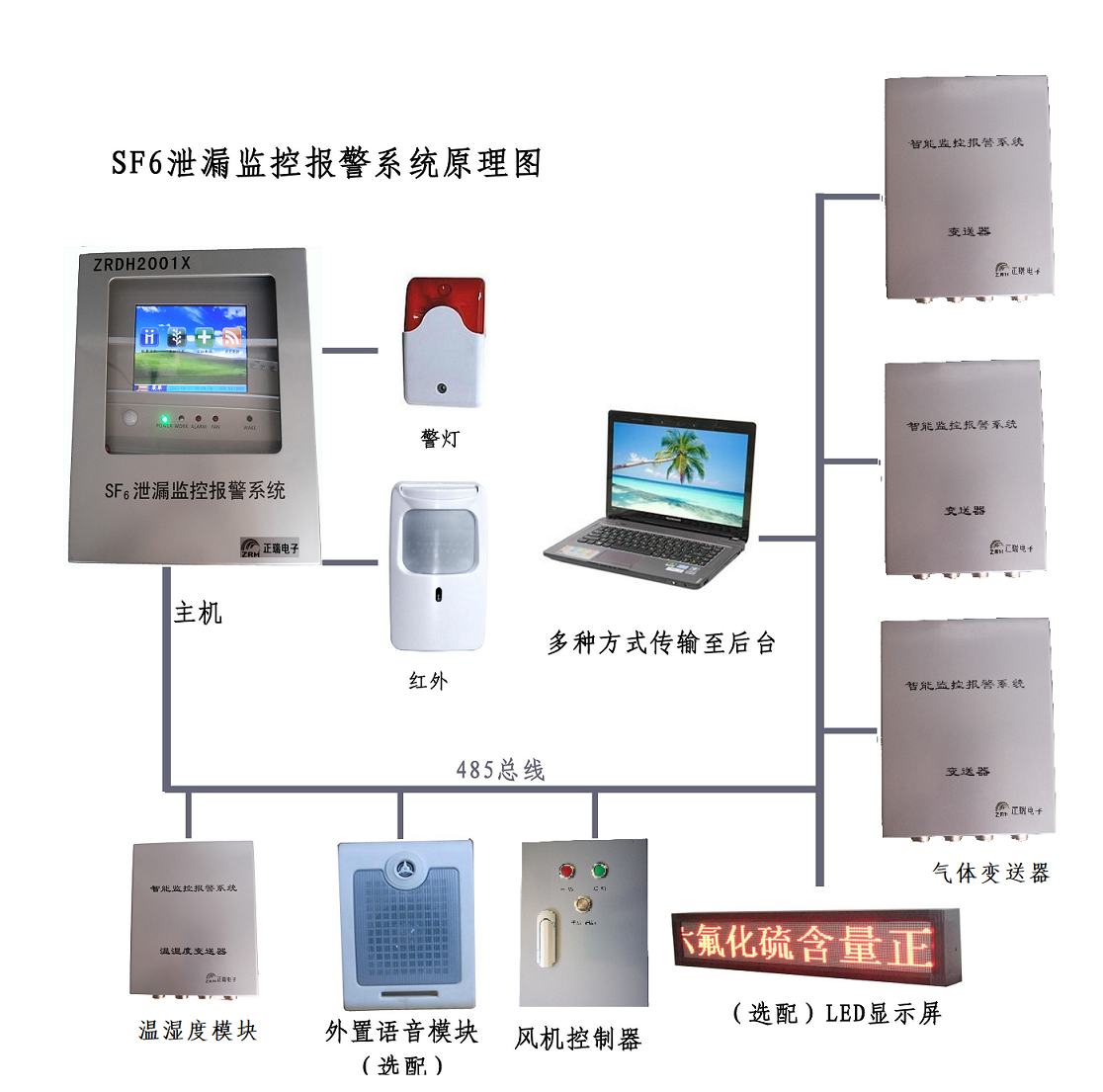

六氟化硫SF6泄漏监控报警系统由监测主机,氧气/SF6变送器、温湿度变送器,通风设备控制器液晶显示屏等组成。

2、检测项目

在线实时检测SF6开关下方的氧气浓度和SF6气体浓度,当SF6浓度超限报警点1000PPm,可打开风机排风、及时报警。

3六氟化硫SF6泄漏报警检测装置技术参数

SF6浓度检测范围:01500ppm ,误差小于1%

O2浓度检测范围025%,缺氧报警点:18%,精度<±0.5%
泄漏报警阈值:1000ppm(可调)
报警误差:±5%设置值
温度显示范围:-20+99℃,精度<±0.5%

湿度显示范围:099%RH,精度<±3%

输入电源:AC220V±20%

报警输出接点功率:AC220/5

风机输出接点:380V/15A(三相)或220V/15A

风机启动:O2含量≤19.6%SF6气体浓度>1000ppm时,自动启动风机,

每次启动时间按时段自动设置,可手动控制或强制启动风机;

SF6气体检测报警误差<5%O2报警误差<0.5%

系统平均无故障工作时间(MTBF)为8000小时;
主机多种形式:彩屏,全触摸操作,壁挂式机箱、嵌入式安装、面板固定式

4六氟化硫SF6泄漏报警系统功能

1)空气中氧气含量检测功能
2)环境中SF6气体含量检测功能
3)环境中温、湿度检测显示功能
4)缺氧报警功能、SF6气体含量超标报警功能
5)缺氧或SF6含量超标,具有强制排风、定时排风、人工强制排风功能
6)实时显示各种参数功能、历史资料查询功能
三、六氟化硫SF6泄漏报警系统安装图





总结:

山东正瑞 六氟化硫SF6泄漏报警系统是为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测系统。可以实时监测GIS内部六氟化硫气体泄漏状态参数,及时发现GIS内的潜伏性故障,可以有效地防止重大恶性故障的发生,对保障GIS安全稳定运行具有十分重要的作用和意义。
