DCT-30开关柜无线测温装置在中煤矿业安装调试方案

开关柜无线测温系统具有极高的可靠性和安全性，可直接安装到每台高压开关、母线接头、户外刀闸或变压器上。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据，实现了高压设备热故障预知维修。

      随着科技的发展，无线测温技术在电力系统中的应用迅猛发展，已成为各种高压设备安全运行的重要保障。然而，在煤矿领域，由于行业的特殊性，井下所有高压开关均为隔爆型，受安装空间、干扰、行业规范等方面的影响，传统的开关柜无线测温技术无法直接应用于煤矿高压开关柜测温。为此，本文设计了煤矿隔爆型高压开关无线测温系统，顺应了煤矿智能化发展的方向，解决了煤矿高压测温安全性的难题，实现了温度的实时在线监测。从而有效防止火灾事故的发生，保证高压设备的安全运行，并为运行人员和管理决策层提供直接可靠的数据依据。

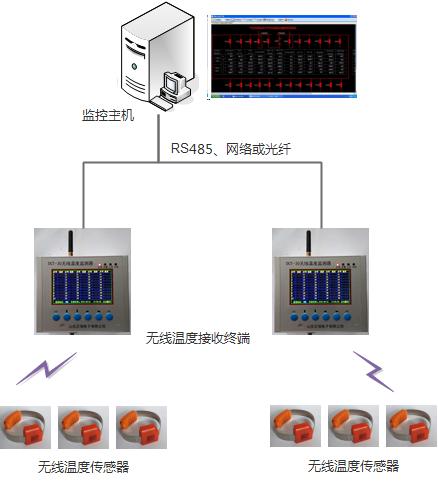

开关柜无线测温系统组成

系统主要由无线温度传感器、无线温度监测器、系统软件三部分组成。



（1）无线温度传感器

无线温度传感器具有小巧的体积，与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

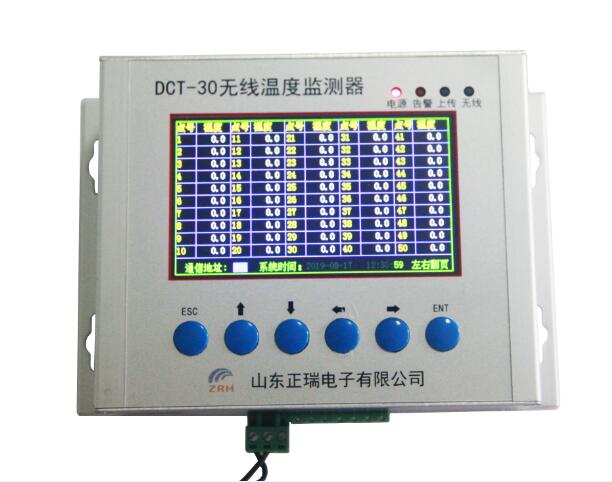

（2）无线温度监测器

无线测温监测器用于接收无线温度传感器发射的无线数字信号, 并将信号转换成电信号,经内部电路处理，通过彩色液晶显示屏显示当前所测温度。同时上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

（3）系统软件

山东正瑞ZRMSCADA无线测温监控软件界面可根据用户要求组态各种画面。可以采集无线温度监测器数据，通过组态画面实时显示温度，超限报警，能够查询温度历史数和曲线进行分析，可通过手机APP查看数据和接收报警通知。同时能够将数据上传阿里云服务器，通过手机APP查看和报警。

具有ModbusRTU，ModbusTCP，CDT等多种标准协议，可以增加其他非标准协议通信模块。



开关柜无线测温的优点

（1）实时性：温度采集时间间隔可以按秒级设定，保证数据的记录、分析及时准确，为设备检修、生产调度等提供可靠依据。

（2）安全性：独立式等电位绝缘安装，有效避免爬电影响，

（3）准确性：进口高精度数字式温度传感器，采用接触式测温，测量精准度可达±1℃。

（4）易用性：基于优良的操作平台，采用模块化设计，操作简便。

（5）低成本高效益：可以节省人员，提高工作效率；



开关柜无线测温系统应用在电气设备的各种触点、连接点，如：母线接头、电缆接头、室外刀闸开关触点、变压器及电动机引线接头等测点。系统可以显示整个温度场的分布，可清晰发现温度异常点，判定故障隐患。提前采取措施，避免事故的发生。
