水泵远程无线变频控制系统的解决方案



一、 背景

  水泵是一种应用广泛的水力通用机械，在发电、矿山、冶金、钢铁、机械、造纸、建筑以及农业和服务业等方面都有着广泛的应用，发挥着非常重要的作用。供水泵房往往距离厂区控制中心较远，在管理上存在水泵故障不能及时发现，人员管理成本高，时效性较差，严重时甚至会影响生产等各种问题。所以对水泵系统要进行实时监测，需要整体解决方案，实现对水泵的远程控制和智能化管理。



二、水泵远程控制解决方案



   山东正瑞设计的水泵远程无线变频控制系统，适合丘陵地带、偏远山区、大型水厂、大型用水企业、水泵与蓄水点距离较远，不能布线的地方。

水泵远程无线自动控制系统，是在供水泵房安装就地控制柜，通过无线链路连接到控制中心DCS系统，实现中控室对水井泵房水泵机组远程控制，及运行状态和运行参数的自动采集、传输、处理、存储。这意味着厂区DCS系统的智能化扩展延伸。通过对泵房远程无线自动控制，实现监控水泵运行状态，运行时的电压，电流，故障原因，液位状态，同时监控中心也可以控制水泵的启停，实现远程泵房的无人值守，从而大大提高管理效率，大幅度降低管理成本，对提升经济效益具有积极的作用。方便了远程控制和集中管理。



三、系统组成

远程无线变频控制系统由远端监控上位计算机及监控软件（或控制中心DCS系统接入端口）、远端控制箱、远端/近端无线通信箱、就地控制柜组成。

其中：

1、远程监控上位计算机及监控软件ZRMSCADA3.0可独立实现对远程泵房水泵机组的监控。也可以在控制中心以硬接线方式进入DCS系统，由DCS系统实现PID控制算法后实时控制远程水泵。



2、远端控制箱实现将无线链路数据和DCS控制系统之间的信号进行双向转化，以实现远程传输的目的。



3、远端/近端无线通信箱用于搭建远程控制端到就地控制柜的无线通信链路，保证了两端通信的可靠性。无线通信采用基于LORA的无线通信技术，具有较强的抗多径干扰能力，相同功率下，比较其他无线通信技术，能大大增加通信距离及通信数据的可靠性。



4、就地控制柜内含先进PLC及变频驱动元件。可实现如下：

1)   远方/就地的控制切换；

2)   远方/就地的变频/工频无扰切换；

3)   互锁及热继保护；

4)   远方/就地启停控制；

5)   远方/就地调频；

6)   就地参数整定；

7)   远方PID/就地PID控制等控制功能；

8)   电压/电流/压力/故障状态/开关状态/热继状态/切换状态/运行方式等实现远方监控；

9)   远程故障复位

10) 远程目标值下发

等全部远程监控功能。

同时还具备本柜自动风扇开启散热功能。初值定为高于42℃开启风扇，低于38℃关闭散热风扇。可根据用户要求设定。





四、 水泵远程控制系统实现功能

1)   测控终端被安装泵站现场，监测水泵状态；监测出水流量；监测泵控制模式、电压、电流、管道压力、故障报警

2)   支持水泵启动设备手动控制、自动控制、远程控制水泵的启停，支持远程切换控制模式。

3)   支持远程设置、修改终端的工作参数，实现远程维护终端设备。

4)   可实现恒压或恒流自动控制，监控中心可以远程启动/停止水泵

5)   监控中心远程采集水源井的水泵状态，监测水泵电压、电流、启停状态、故障状态、控制方式（工频/变频、就地/远程）等设备参数。监测压力、流量等工艺参数。

6)   电流过大、缺相、水位过低、控制柜保护、井房停电等异常状况发生时，立即报警；

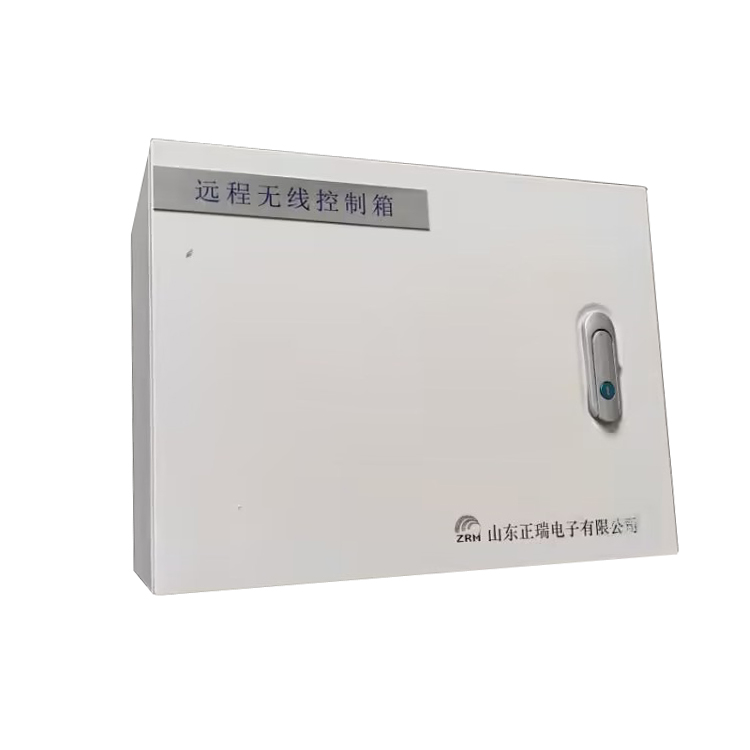

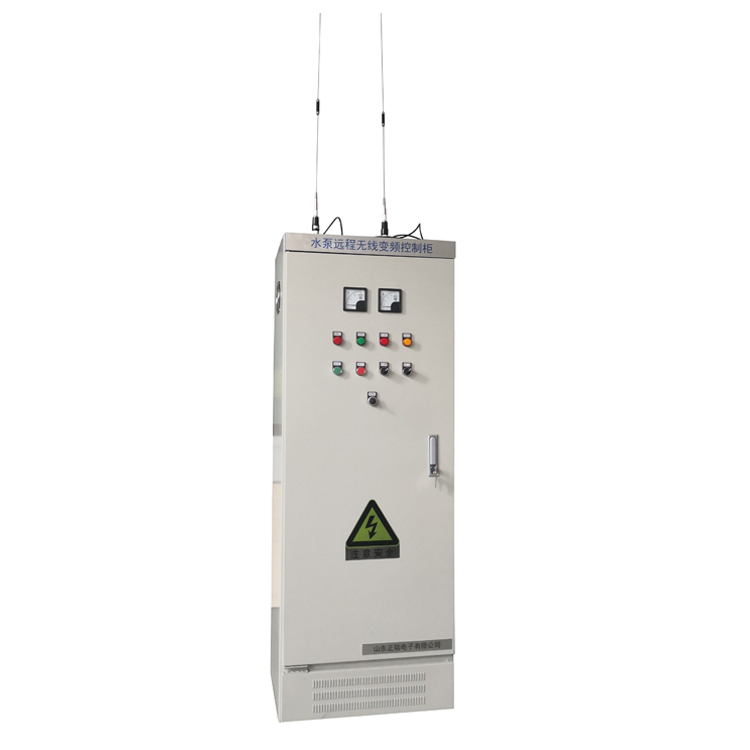

 五、产品实物图

服务与订购



  水泵远程控制系统自出售起，山东正瑞提供全面的技术支持服务，免费为用户提供售前、售中、售后的技术咨询和安装调试指导，解决用户提出的问题。

24小时服务热线：0533-3582840

   注：因产品使用场景、用户要求不同，如需订购“水泵远程控制系统”，请联系山东正瑞客服人员根据要求量身定制
