北斗时空安全隔离装置 为国家关键基础设施构筑“授时安全防火墙”

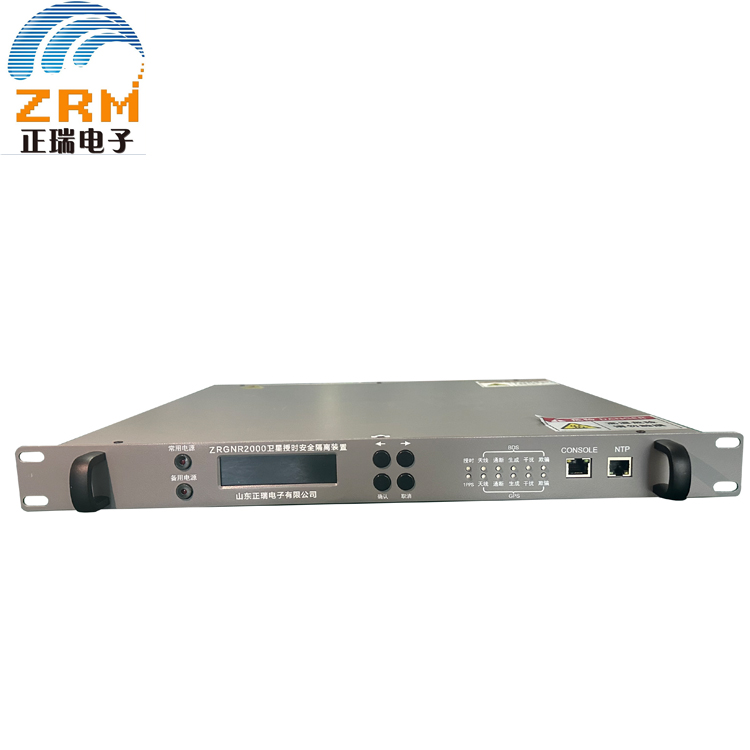

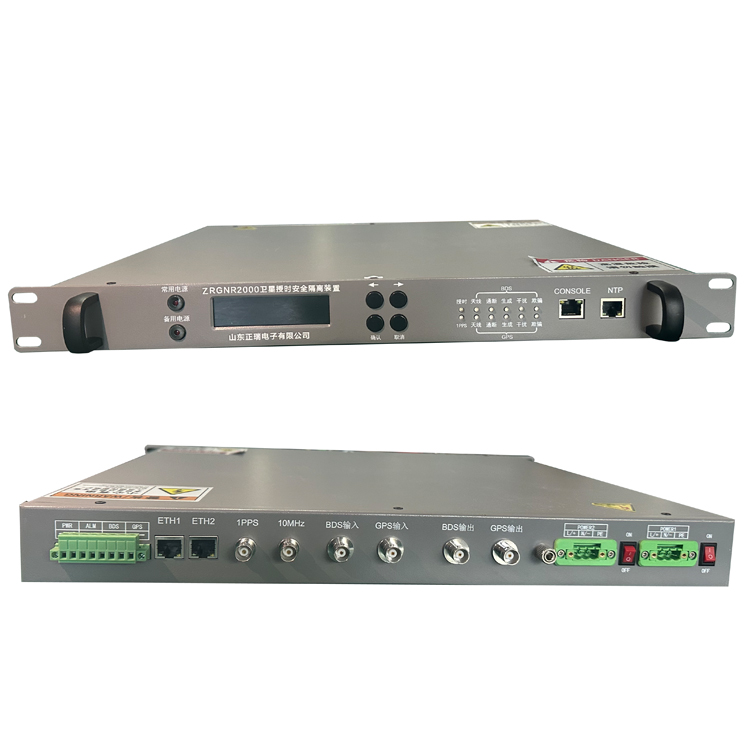

   “时空信息、定位导航服务成为重要的新型基础设施”，习近平总书记在首届北斗规模应用国际峰会贺信中指出。由山东正瑞研制的ZRGNR2000 北斗时空安全隔离装置创新采用先进的防欺骗抗干扰技术，能够有效检测识别欺骗干扰信号，并快速对异常信号进行关断、切换，消除欺骗干扰影响。ZRGNR2000内置信号生成模块，具备卫星导航信号模拟功能，能够自主产生安全可信的导航信号，为后端授时设备提供可信不间断授时。ZRGNR2000可通过原位加固的方式，帮助用戶实现授时安全防御，广泛应用于各精密授时行业的安全加固。解决了当前关键基础设施普遍依赖GPS授时、无法短时间内大面积替换为北斗、安全隐患较大的问题。

     时空安全隔离装置是安装在卫星授时系统前的一道“安全防火墙”，可阻断压制和欺骗信号在关键基础设施授时中的传输，以隔离电磁干扰攻击对包括北斗在内的卫星授时的影响，并在卫星信号被拒止时保持授时不中断，解决了当前卫星授时落地信号功率低易干扰、协议公开易仿冒、传播路径开放易攻击等问题，可极大提升国家关键基础设施的安全性和可靠性，满足其授时安全防护需求。

主要功能：

卫星接收功能：BDS B1I、GPS L1CA；

干扰检测及告警：检测到底噪提高后及时告警；

欺骗检测及告警：判断、识别欺骗信号并告警；

馈线检测及告警：实时检测馈线是否存在开路、短路及损耗过大等异常情况并发出告警；

馈线短路保护功能：馈线长期处于短路状态时，不损坏设备内部器件；

退出无碍：失电或故障时，卫星信号正常通过，不影响后级设备运行；

无缝转换：生成信号可实现输入GPS信号、输出BDS信号或输入BDS信号、输出GPS信号的无缝转换，原授时系统无感知；

同步保持：生成信号可对天与真实导航信号保持同步，为后端设备提供高精度授时信号；

拒止维持：卫星导航信号拒止时，自主为现有BDS/GPS授时系统提供不中断的授时服务；

频点隔离：及时将欺骗、干扰信号（GPS欺骗、GPS压制干扰、BDS欺骗、BDS压制干扰等）隔离，保证生成信号不受影响；

双重工作模式：同时支持关断式与生成式两种工作模式，满足不同场景要求，可通过web界面灵活配置；

远程监控：远程 Web 界面监控设备工作状态，设置工作参数；

告警指示：指示灯包括电源状态指示、授时状态指示、PPS状态指示、北斗天线故障指示、北斗信号通断指示、北斗信号生成状态指示、北斗信号干扰指示、北斗信号欺骗指示、GPS天线故障指示、GPS信号通断指示、GPS信号生成状态指示、GPS信号干扰指示、GPS信号欺骗指示；

告警接点控制：通过OC门输出装置失电告警、装置输入信号/模块异常告警、输出BDS信号状态、输出GPS信号状态；

性能指标

表1 安全隔离装置性能指标

项目	指标
工作频段	GPS L1、BDS B1
输出频段	GPS L1、BDS B1
时频信号输出	支持1PPS、10MHz输入/输出选配
信号功率	-130dBm至-90dBm
干扰检测及告警	底噪声升高10dB时，2秒钟内发出干扰告警
欺骗检测及告警	能够判断、识别欺骗信号； 接收到欺骗信号后，输出欺骗告警信息的时间小于 15s； 欺骗消失后，输出欺骗消失指示信息的时间小于30s
防欺骗性能	防转发式、生成式、入侵式欺骗
生成信号授时精度	同步保持模式	100ns
	拒止维持模式	6小时优于500ns
射频关断隔离度	≥70dB
电源	双电源热备，220V/110V交直流自适应，支持48V选配
工作温度	-20°C～+60°C

      未来，山东正瑞将继续围绕国家关键基础设施授时安全防护需求，聚焦北斗导航授时的安全性和可靠性，发挥核心团队，持续加大研发投入、加强技术创新以及延伸产业链深度，促进北斗高科技成果产业化规模化应用，致力于成为全球领先的时空安全防护核心技术、产品和解决方案提供商，为保障国家关键基础设施的时空安全贡献科技力量。
