【创新产品】山东正瑞 六氟化硫SF6气体泄漏监测报警系统

企业简介：

   山东正瑞电子有限公司成立于2001 年，是一家以自主研发、技术创新为先导的致力于电力工业自动化事业的生产研发科技型公司。

公司主营产品：电缆测温、电缆接头测温、高低压开关柜无线测温系统、分布式光纤测温系统、泄露电流检测、绝缘检测、智能变电站综合在线监测系统、露电流检测、绝缘检测、智能变电站综合在线监测系统、北斗/GPS /GPS卫星同步时钟 卫星同步时钟系统、SF6气体泄漏检测、危险源气体检测、智能门禁、电子围栏及各种系统集成类产品等等。

经过多年来的系列产品获得发明和实用新型专利20多项，软件著作权登记证书多项，具有完全自主知识产权。产品技术先进、性能稳定，形成了从设计、选型、安装、调试等一线式服务体系，能为客户提供综合、完善的系统解决方案。产品广泛涉足于电力、钢铁、石化、冶金、矿业、铝业、硅铁、金融、电信等国民经济各大领域，在工业自动化方面取得了可喜的成绩。

  山东正瑞电子有限公司以提高工业自动化和安全集中监控系统的整体水平为己任，不断发展壮大自己，本着求实创新，用户至上，质量第一的经营理念，继续为客户提供更优质的产品和更满意的服务。

      在国家电力事业蓬勃发展的今天，公司积极投身于两网的泛在电力物联网、数字电网以及电源领域智能智慧工程的建设。公司依据多年智能传感及通讯组网的经验，“立足用户需要，满足用户需求”是公司不断追求的目标；“高屋建瓴、世界一流”是公司持续发展的方向；“一切为了我国电力安全运行、为国家电力智能化事业贡献我们的力量”是公司一贯坚持的理念；我们定当不懈努力，追求卓越。

六氟化硫气体泄漏监测报警系统产品介绍：

   ZRDH2001X 六氟化硫SF6气体泄漏报警监测系统，是根据当前电力系统强调安全生产的形势，采用德国原装进口SF6气体传感器，双光束双波长非分散式红外吸收光谱技术（NDIR）原理，和电化学技术有效结合，以及数据采集、数据分析处理、通信技术于一体的开放系统平台。整个系统采用模块化设计，便于工程安装及工程维护。在传输条件完备的情况下，可以依托网络组建监控中心，在远端监控中心可随时掌握底端变电站、GIS开关室的温湿度、氧气含量等环境量以及SF6气体泄露状况。从而可实现对变电站、GIS开关室无人值守，提高管理效率，完善维护体制。监控中心以数据库为核心，既可以实时监控变电站、开关室的环境及设备运行状况，又可以根据以往的环境、设备运行数据进行统计、分析，为管理者提供决策依据。

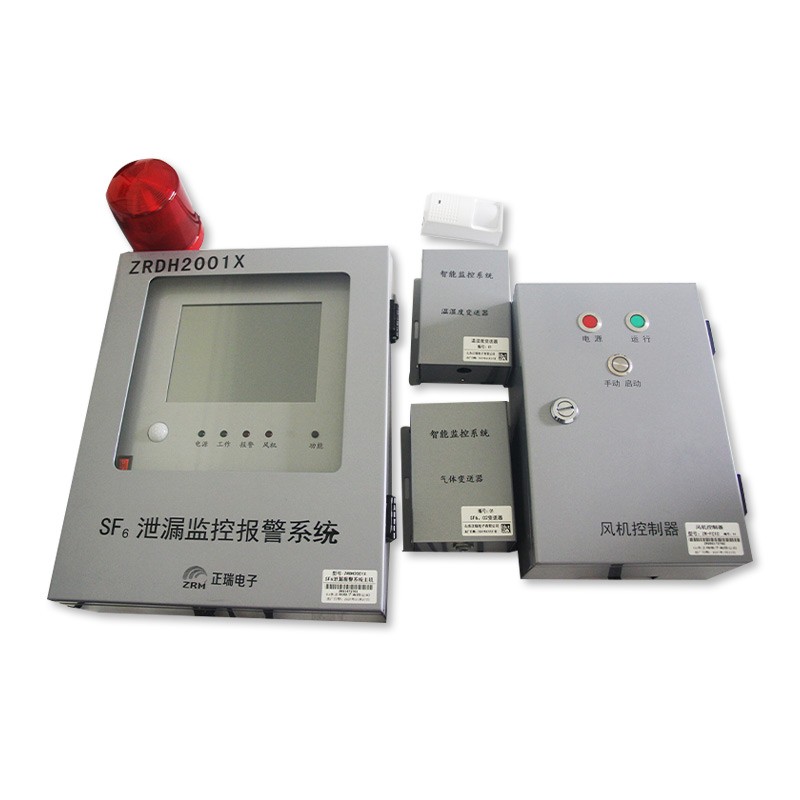

ZRDH2001X  型SF6气体泄漏在线监测报警系统组成：

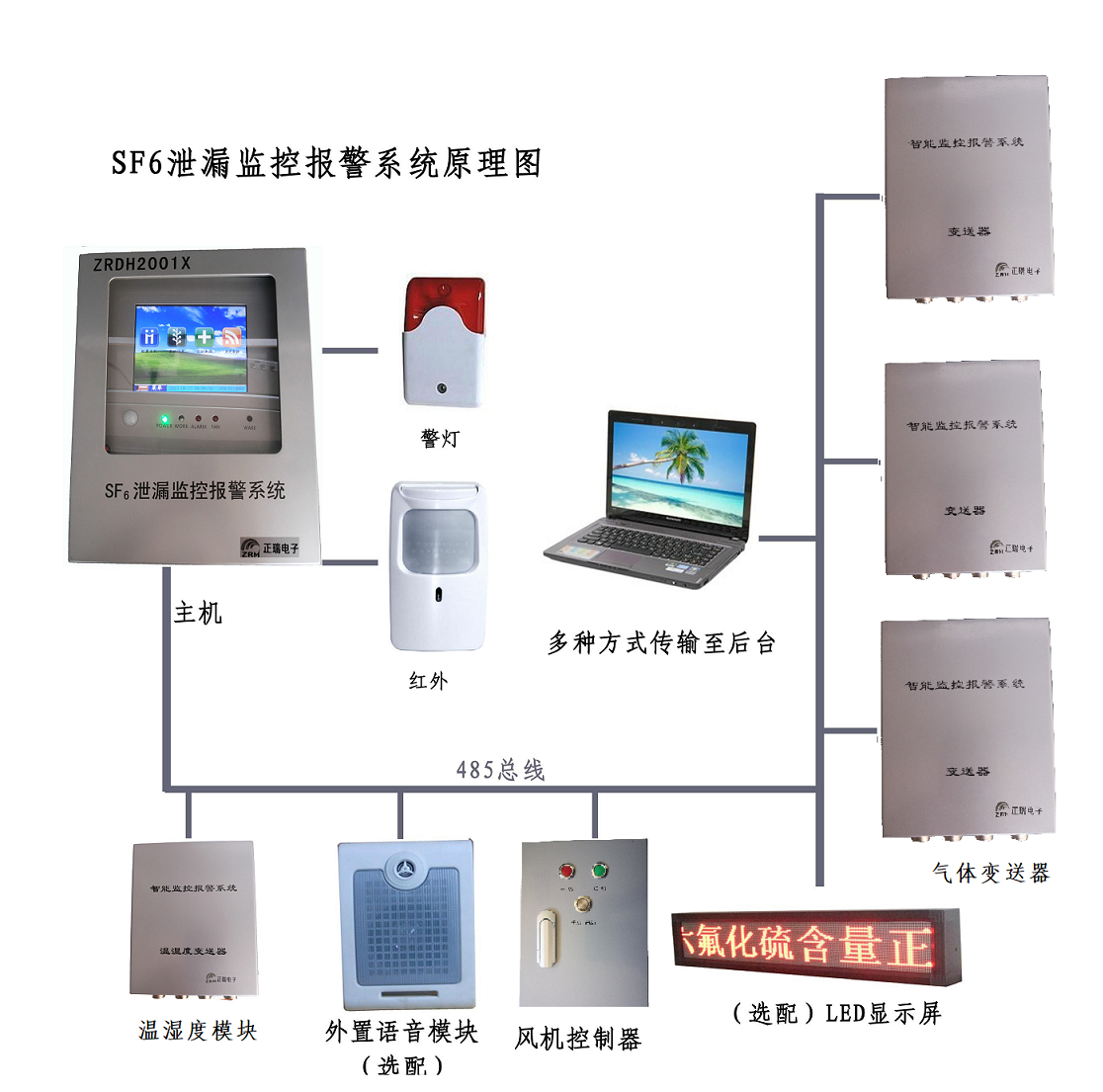

   系统由ZRDH2001X型监控主机，ZRCS-10型SF6/O2气体变送器 ，温湿度采集单元，人体红外感应传感器,声光报警装置，风机控制模块以及LED显示屏等组成。可实时SF6气体浓度定量检测、氧气含量检测、温湿度检测等。系统自动记录各种报警数据，通风设备启动数据，可以自由设定1~1000ppm SF6告警阀值,以及自动启动通风时间，SF6泄露超过设定告警阀值时超标告警，氧气含量＜18％时缺氧告警，并自动启动通风设备以及,声光报警器.根据用户需要提供与远程通信装置的接口，实现遥控、遥测、遥信等功能。

产品主要特点如下：

1、定量检测环境中SF6气体含量；超限报警泄漏时自动启动风机排风功能；

2、采用高稳定的氧传感器，定量检测环境中O2含量；缺氧时自动报警，自动排风；

3、触摸显示屏，具有屏幕自动保护功能。

4、SF6、O2气体含量超标时，风机自动启动功能；

5、定时排风功能，报警时启动强制排风功能；

6、相关历史数据存储及检索功能；

7、温度、湿度检测及显示；

8、红外检测，语音提示报警功能。

ZRDH2001X型SF6气体泄漏在线监测报警系统功能：

（1）气体浓度检测和显示功能：

各传感器连续检测并由主机读取和显示GIS室内各监测点处的SF6浓度，当SF6浓度超过设定报警值（出厂默认值1000ppm）时，报警并显示数值。

（2）氧气浓度检测和显示功能：

各传感器连续检测，并由主机读取和显示GIS室内各监测点处的O2浓度。当浓度低于设定报警值（出厂默认值18%）时，报警并显示数值。

（3）气体和氧气浓度控制功能：

SF6气体浓度超标（≧1000ppm）或氧气浓度低于（≦18%）时，控制风机启动通风直到SF6和O2浓度恢复正常。

（4）温度、湿度检测和显示功能：

由就地位置的温湿度传感器实时检测，并由主机读取和显示GIS室内温、湿度值。

（5）传感器通信状况显示功能：

各传感器连续检测并由主机读取和显示GIS室各传感器通信状况，如果发生通信故障，则在界面上故障地址出现“--”和离线。

（6）定时通风功能：

系统可以按时段设定风机每天定时启动和停止，以保证开关室每天都能按需要通风。

（7）风机自动启动功能：

O2含量≤19.6%或SF6气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机；

（8）语音提示功能：

当主机开启语言功能时，则系统会在满足规定条件时语音提示告警，提示作业人员进入GIS室注意。

（9）声、光报警功能：

当GIS室环境中SF6、O2气体含量超限时，会发出报警声和红色灯光闪耀。

（10）人体红外感应功能：

当作业人员要进入GIS室前，红外感应器动作，主机会发出提示语音，加强现场工作人员的直观感觉。



本系统可广泛应用于各种电压等级的SF6开关室、组合电器室（GIS室）、SF6主变室等。六氟化硫在线监测系统的搭建对电力系统具有重要作用，它不仅解决了六氟化硫浓度超标不能及时发现从而造成设备损坏或人员伤害的情况，还提升了对六氟化硫气体的智能化、远程话、安全化管理。
