气体泄漏检测小帮手——ZRDH2001X型 六氟化硫SF6在线监测系统
来源:正瑞电子        浏览:1239         发布日期:2023-12-07

在当今的电力工程领域中,六氟化硫是一种应用广泛的电负性气体,从它发明至今已有百年历史。六氟化硫耐电强度为同一压力下氮气的2.5,击穿电压是空气的2.5,灭弧能力是空气的100,是一种优于空气和油之间的新-代超高压绝缘介质材料。 六氟化硫以其良好的绝缘性能和灭弧性能,在电力工业中应用广泛,如断路器、高压变压器、气封闭组合电容器、高压传输线、互感器等。



检测六氟化硫气体泄漏的方法:

六氟化硫气体泄漏检测分为定量检测和定性检测。

定量检验是通过包扎检测、挂瓶法或压力换算找出泄漏量,从而得出年泄漏率。定性检验是直接检测设备各接头密封点的铝铸件,可查出设备各泄漏点的位置。

定量检漏通常采用扣盖法、挂瓶法、局部包扎法、压降法等方法。扣盖法适用于高压断路器和适合盖盖场合的小型设备。挂瓶方式适用于法兰面上有双密封槽的场合。部分包裹法一般用于组装单元和大型产品。压降法适用于设备舱泄漏量较大或运行过程中确定泄漏率。通常,在六氟化硫设备的交接验收试验中,检漏工作采用局部包裹法和卡扣法进行检漏。

定性检漏有两种方法:真空检漏和检漏仪检测:

  ①真空检漏法是将设备抽真空至40Pa,停泵0.5h,读取真空计上的数字A,停5h,读取数字B,若B-A133Pa,则认为印章是否良好;

  ② 检漏仪的检漏是将检漏仪的探头沿设备各连接口表面和铝铸件表面移动,根据检漏仪的读数判断气体是否泄漏.

检漏仪检漏要注意:探头移动速度要慢,防止探头移动过快错过泄漏点;泄漏检测不应在大风速条件下进行,以免泄漏气体被风吹走,影响泄漏检测;检漏仪应选择灵敏度高、响应速度慢的检漏仪。一般检漏仪的最小检测量小于1ppm,响应速度小于5s



六氟化硫气体泄漏检测可以选用山东正瑞六氟化硫气体泄漏报警监测系统

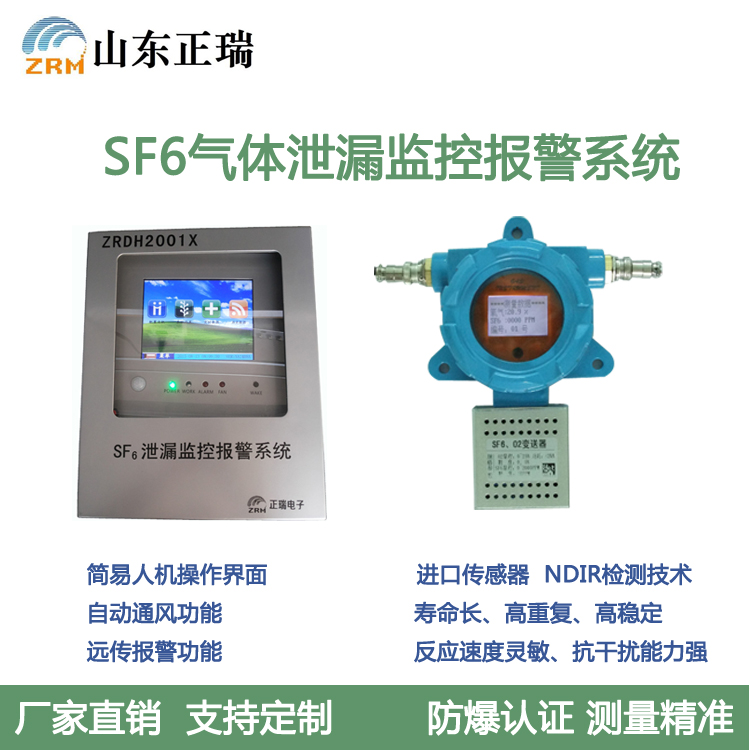

六氟化硫气体泄漏在线监测系统ZRDH2001X型监控主机,ZRCS-10SF6/O2采集模块 ,温湿度采集单元,人体红外感应传感器,声光报警装置,风机控制模块以及LED显示屏等组成。可实时SF6气体浓度定量检测、氧气含量检测、温湿度检测等。系统自动记录各种报警数据,通风设备启动数据,可以自由设定1~1000ppmSF6告警阀值,以及自动启动通风时间,SF6泄露超过设定告警阀值时超标告警,氧气含量<18%时缺氧告警,并自动启动通风设备以及,声光报警器.根据用户需要提供与远程通信装置的接口,实现遥控、遥测、遥信等功能。

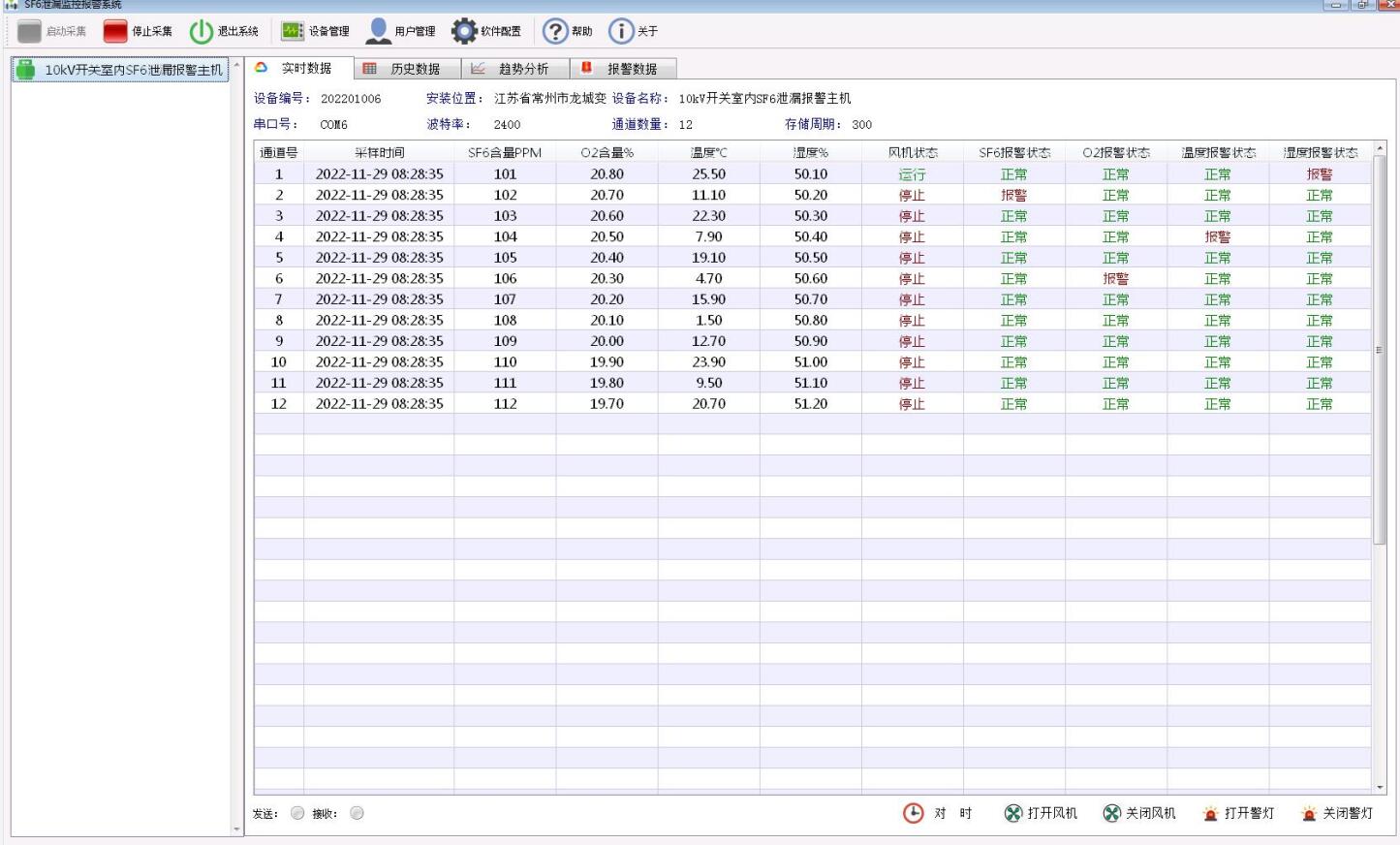

系统界面如下:

系统功能

(1)超限报警泄漏时自动启动风机排风功能;

(2)环境中O2含量检测功能;缺氧时自动报警,自动排风;

(3)大屏幕液晶动态中文显示,具有屏幕自动保护功能。界面友好,刷新速度快;

(4)SF6、O2气体含量超标时,风机自动启动功能;

(5)定时排风功能;

(6)报警时启动强制排风功能;

(7)相关历史数据存储及检索功能;

(8)温度、湿度检测、报警及显示;

(9)语音提示报警功能;
