谈一谈无线测温系统在高压电气开关柜设备的应用

      电力系统在运行的过程中会有大量的热量产生。而如何调控整个系统的温度是电力发展过程中首先要解决的问题。在变电站中由于工作的特殊性会涉及到许多重要的设备、仪器。而这些设备的造价较高，且大多使用寿命较长，在使用的过程中很容易出现设备损坏的情况。同时，由于在发电过程中会产生一定的热量，若不能及时被疏散，将会引起局部的温度过高，甚至引起火灾，对员工和企业的生命以及财产安全带来严重的威胁。

一、无线测温系统结构分析

       无线测温系统就可以24小时实时的对温度进行监控，若发现温度过高，便会给工作人员传达信息，好让工作人员可以及时的调控温度。无线测温系统由无线温度传感器、无线测温监测器、无线测温系统软件等组成。其与以往常规的测温系统相比，没有具体的传输设备，优势在于利用无线的方式将信息进行传达。温度传感器所处的位置一般在电缆接头、高压开关柜、保险丝等接口处，其能够直接检测此部分的温度，之后将监测的温度结果借助无线技术传输、显示在控制分析器件中。

      此高压和低压的各自工作部分需要采用电气隔离，以保证无线测温系统的安全性，规避漏电等危险事件的发生。而接收信息的部分则需安置在特定的位置，并设置多个信息传导通道，以便及时接收并显现出所接收到的温度信息。

1、无线测温系统

      山东正瑞无线测温系统的研发解决了人力匮乏的问题，减少了人员的工作量，并实现了实时温度测量和实时数据处理、分析，将其与无线检测系统相连，借助计算机实现显示温度、与历史数据相比较、存储数据、故障预警、设备运行状态分析等功能，以便帮助工作人员及时明确目前测温结果以及异常情况，确保各个设备正常的运转，此外，通过计算机的计算能力以及可视化能力，可以将温度的变化生动显示出来，使工作人员直观的判断出异常点，及时处理，便于维修。

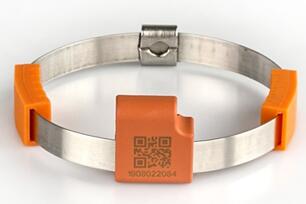

2、无线温度传感器

     我公司的无线温度传感器是基于美国TI公司的无线数字通信技术及低功耗技术而研制的高性能产品。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。可以用于高压输电、变电、用电的众多行业，例如电力、钢铁、采矿、石油化工等行业的高压开关柜、变压器、高压电缆等高压设备的触头、母排等电接点的温度监测等。

技术参数：

●功耗设计：采集并通过无线发送数据到监测器，超低功耗设计，可至0. 03MW。
●测温范围:-40°C~+125°C ；-40°C~+200°C;； 40°C~+600°C  （根据被测部位要求选定）
●供电电源:小CT感应取电/电池供电/12V/24V;
●多种发射频率可选：2.4G/433MHz-434.79MHz/470~510MHZ /LORA433MHZ/LORA470~510MHZ
●机壳材质:进口耐高温阻燃材料;
●测温误差:小于0.5°C (全量程范围);
●测温分辨率:士0.1C;
●采样速率: 2秒~10分钟可设定;
●感应取电模式：一次回路电流: 3A-10000A;

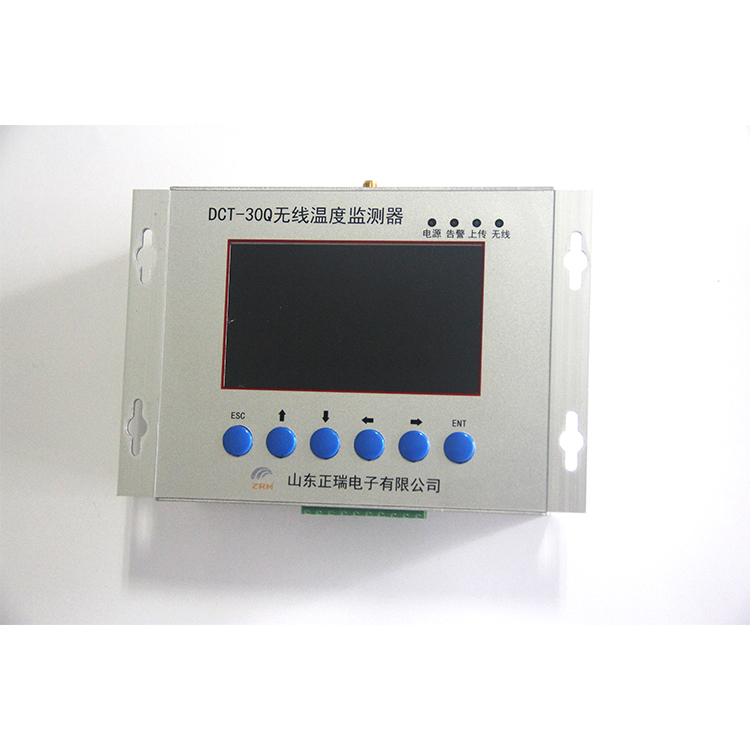

3、无线测温监测器

     无线测温监测器用于接收无线温度传感器发射的无线数字信号, 并将信号转换成电信号,经内部电路处理，通过彩色液晶显示屏显示当前所测温度。同时上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

收发器与传感器可在300米以内无线接收，并带穿透功能。

性能指标：

无线温度传感器容量	250个
显示屏	彩色屏
温度显示分辨率	0.1℃
报警输出	2个（无源接点）250Vac,0.6A或24Vdc,5A。
通讯接口	RS485，RJ45网口，可NTP对时
通讯规约	ModbusRTU，modbusTCP
报警历史数据存储	200条
工作电源	AC220V或DC220V
工作温度	-20℃~70℃，相对湿度≤95%
外形尺寸	150*120*58（mm）
无线频率	433Mhz-470Mhz
波特率	2400、4800、9600、19200
安装方式	挂装式和嵌入式
防护等级	IP54



主要功能：

主要功能	功能介绍
接收数据	接收无线温度传感器上传的温度，信号质量，电压等数据。
显示数据	彩色显示接收到的数据，可编辑测温点名称。
时钟显示	实时时钟显示，并作为事件记录的时间基准，通过NTP对时。
参数设置	可设置但不限于一级报警，二级报警温度，数据保持时间，网络参数，设备地址等；
报警输出	当有报警事件发生时，继电器干接点信号输出并发出蜂鸣报警声音提示
温度报警记录	记录曾发生过报警的测温位置的温度、开始时间和结束时间，最多可保存200条记录，当超过200条记录时，自动覆盖最早的记录
密码管理	采用密码管理方式，设置参数时必须输入密码，密码分为用户密码和系统密码，输入系统密码可进行更高级的设置功能

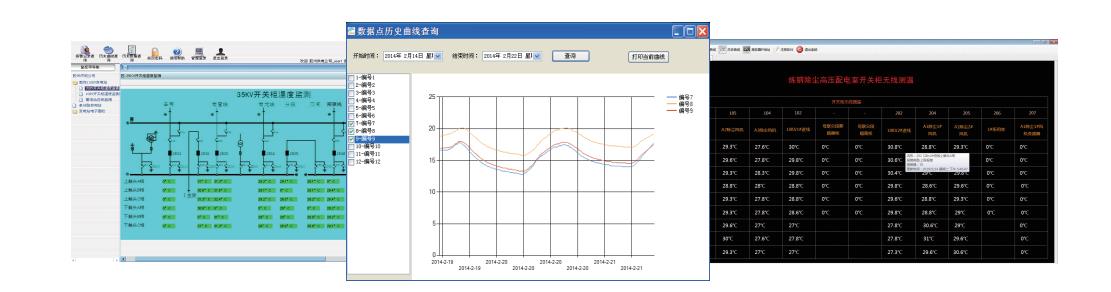

无线测温系统主要功能如下：

（1）显示实时数据功能：每5分钟记录一次数据，可保存24个月的历史数据。

（2）支持所有参数且单画面至少10个参数的历史曲线调用功能。

（3）管理员管理权限功能：预留三级管理权限，可以通过管理员权限调整温度报警定制设定，系统应当有报警复归功能。

（4）监控参数保护定制设置功能：当超越定值时，该参数表征为红色闪烁，同时给出报警信息，驱动控制箱上的声光报警器动作。声光报警器应为三色报警柱，绿色正常、黄色预警、红色报警。

（5）历史数据导出功能：导出文件格式为.EXECL格式。

（6）故障显示功能：被测设备温度点的位置非正常工作时显示故障。

（7）数据库功能：存储所有被测点的各个时刻的温度值，以便进行历史查询历史曲线显示。

（8）远程通信：系统提供 RS485 总线通讯方式，可满足远程通信。

（9）远程检测：数据可以上传到阿里云服务器，通过手机APP查看和报警。



      传统电气设备无法实现实时温度监测，也不具备全自动温度监测，设备落后，难以及时辨别异常温度升高的情况，降低工作效率，加上部分电气设备中的温度监测是定制完成，统一规格，导致应用范围狭窄，并且缺乏测温的统一规定，导致通用型不强，尤其是零件出现故障、损害后，难以替换，从而影响推广性。因此想进行温度监测的技术革新，就需要结合目前实际情况，包括：高压电气企业的电站设备、温度监测需求等，制定出符合实际情况的全自动化温度监测系统，确保高压电气设备周期的稳定运行。无线测温系统又称“无线测温系统，其具备实时在线监测、工作环境恶劣、安装方便、预警及时等特点，可以有效保证高压电气设备的安全性。
