电力设备六氟化硫SF6气体红外成像在线监测技术

     近年来，随着现代监测技术的不断进步和发展，已经有越来越多的红外光学成像技术被应用于六氟化硫SF6气体泄漏报警监测中。红外成像检漏技术作为高压电气设备SF6气体泄漏监测的一种带电检测技术，目前已在我国得到了越来越多的研究和应用。

一、六氟化硫气体泄漏监测的必要性

1、SF6气体泄漏对设备的危害

（1）六氟化硫气体泄漏会导致电器内气体压力而影响其绝缘和灭弧等电气性能；
（2）GIS设备出现泄漏点，空气中的水分侵入设备本体，造成绝缘下降，加速绝缘老化；
（3）不断补气直接导致生产成本增加，进一步加剧外界大气水分渗入，SF6气体湿度增加GIS设备一般不会同时出现很多漏点，压力表较难及时反应出其泄露变化。

2、SF6气体泄漏对人员和环境的危害

（1）SF6气体具有窒息性，SF6气体泄漏后悔在低洼处沉积，对操作人员的人身安全构成威胁；

（2）SF6气体分解产物毒性大，对人体有巨大伤害，极微量吸入也会造成死亡；

（3）SF6气体温室效应巨大，对环境造成极大危害；

（4）SF6气体昂贵，泄漏将造成不必要的浪费。

二、六氟化硫SF6气体泄漏监测的目的

• 监测GIS设备有无SF6气体泄漏

• 找出泄漏点，排查GIS设备运行安全隐患，避免突发性事故

• 将泄漏对人员和环境的影响降至最低

• 采用检漏的方式将微量泄漏点找出，并将泄漏影响降至最低

三、SF6气体监测泄漏的方法

• 泡沫皂水法：几乎零成本，直观有效；但需要逐个部位涂抹观察，工作量大，适用性差

• 声光报警法：使用定性检漏仪，技术成熟，应用简便；但需要反复比较验证，容易造成误报警

• 定量检漏仪法：结合整机扣罩法、局部包扎法和挂瓶法，使用定量检漏仪检测，用于漏气极缓慢的漏点查找，周期长，可精确计算年泄漏率，应用有局限性。

四、六氟化硫红外成像检漏技术优势

• 利用SF6气体特定的的红外吸收光谱，能使泄露气体在视域内清晰可见

• 可以在设备在不停电状况下快速、准确的定位泄露点

• 可在远处监测SF6气体是否泄漏，能看到泄露气体的清晰图像

• 红外成像不受夜晚或光亮限制，适用性好

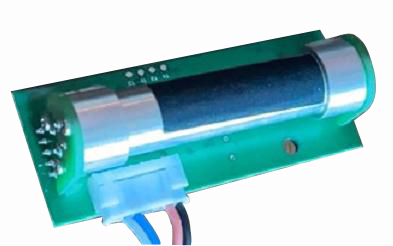

• 红外SF6传感器（六氟化硫传感器）具有高可靠性，长寿命，高性价比，它广泛地用于电力设备的SF6气体泄漏监控报警系统中

五、ZRCS-10型 红外SF6气体变送器

   山东正瑞红外SF6气体变送器采用德国smartGAS公司的SF6传感器红外光谱原理，也就是激光的原理！与电化学原理相比，红外SF6传感器（六氟化硫传感器）具有高可靠性，长寿命，高性价比。 不受H2O，酒精，CO2气体干扰。它广泛地用于电力设备的SF6气体泄漏监控报警系统 （0-1000ppm)中，SF6检漏仪（0-50ppm),SF6检漏仪纯度分析仪（0-100%）。

特点：

(1) 红外光谱吸收原理（NDIR）

(2) 双波长，带温度补偿

(3) 高可靠性，与其他气体不会产生交叉反应。

(4) 与电化学传感器相比，六氟化硫传感器红外传感器长达10 年的寿命

(5) 高性价比，可承受的优惠价格。

(6) 与电化学传感器相比，六氟化硫传感器省去售后维护费用

(7) 无辐射源，无危害

(8) 微型结构，低功耗

      (9) 数字量和模拟量输出

    六氟化硫SF6气体红外成像在线监测技术能有效地弥补目前SF6气体检漏方法的不足，及时发现和消除气体泄漏缺陷，保障设备的安全稳定运行。
