配电室是工业企业供电系统的关键部位，安装有各类开关柜和分配电能作用的高压配电装置。当高压设备因过载运行或接点氧化、接触不良时，往往引起高压设备有关部分温度的上升，过热会导致绝缘老化甚至烧毁绝缘材料，造成短路故障和重大经济损失。因此在线监测接点的温度显得相当重要，当其超过某一设定值时，发出本地和远程报警信号，通过报警信号能够提示维护工作人员及时发现故障的前兆，及时检修预防事故的发生。目前，随着各企业智能工厂的建设和三化改造，智能开关柜无线测温检测系统打造无人值守配电室技术越来越成熟，该系统通过对配电室内电气设备开关柜的温度等关键指标检测、记录和分析，利用智能温度检测系统，实现对关键设备故障诊断和早期预警，提升电气设备维护水平，在确保运行安全、数据准确、结论可靠的前提下，优化运维工作效率，实现配电室无人值守。

山东正瑞无线测温

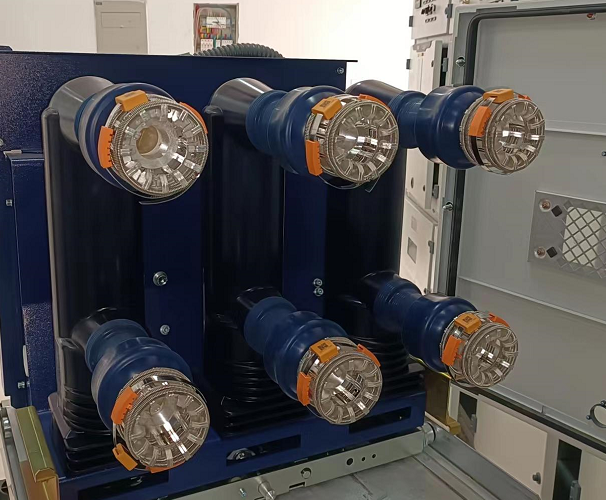

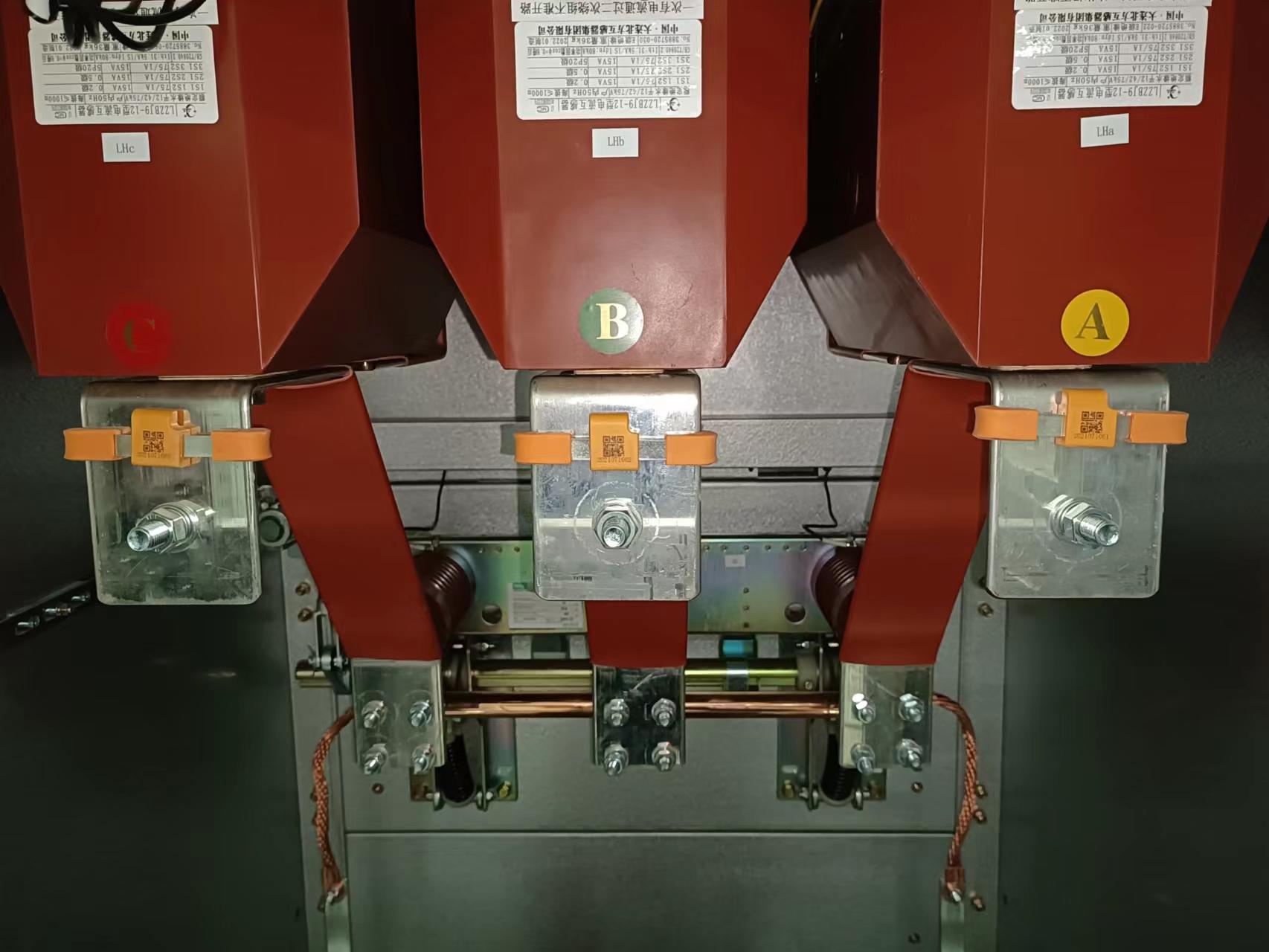

山东正瑞电子有限公司的ZRDTS-6无线温度传感器用于测量高压带电物体表面或节点处的温度，如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。

无线温度传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

性能指标：
测温元件：
数字集成温度传感器
测温范围：
-40℃～+125℃
测量精度：
±1℃
安装方式：
捆绑式
传感器发送时间：
使用收发器可调，发送频率≤100ms，默认1分钟；温度异常立即发送，不受发送设定周期限制
发射距离：
≥300m
无线发射功率：
≤10dBm
工作电源：
感应取电，小CT感应取电
启动电流：
≥5A
无线频率：
433Mhz-470Mhz
温度采样频率：
默认20秒
防护等级：
IP68
取电合金片材质：
坡莫合金
机壳材质：
进口耐高温阻燃材料
外壳阻燃性能：
不低于V2级
使用寿命：
10年以上
系统功能
山东正瑞ZRMSCADA无线测温监控软件界面可根据用户要求组态各种画面。可以采集无线温度监测器数据，通过组态画面实时显示温度，超限报警，能够查询温度历史数和曲线进行分析，可通过手机APP查看数据和接收报警通知。同时能够将数据上传阿里云服务器，通过手机APP查看和报警。
具有ModbusRTU，ModbusTCP，CDT等多种标准协议，可以增加其他非标准协议通信模块。
（1）可以查看现场实时数据；
（2）具有超温，超限等报警功能；
（3）采用C/S结构，可通过安装客户端软件查看数据；
（4）存储历史数据，可查看历史曲线，历史报警记录等。
（5）采集各个变电站终端的信息数据；
（6）显示各电缆中间头温度，开关柜触头温度，电容器温度等；
（7）具有报警功能，探测器报警，温度超限报警，通信中断报警等；
温度历史曲线查询；
（8）历史报警事件查询；
（9）权限管理，获得权限可通过客户端浏览数据。
（10）报警联动，报警时弹出报警画面，显示报警位置。
（11）数据上阿里云服务器，通过手机APP查看和报警。

在工业4.0时代下，利用物联网技术，结合成熟的无线温度传感器和大数据分析平台，在配电室现有监控装置的基础上，实现信息化技术融合，将配电系统实现智能化；电气设备智能化无线测温监测系统针对工业企业中配电室的关键设备温度和运行环境监测，实时监控设备状态、环境状态等数据；实现配电室无人值守的目的，为企业配电系统的高效管理提供保障，降低运维成本。
