无线测温系统，让配电室开关柜设备更安全

  在配电室高压开关柜运行过程中，温度是表征设备运行正常的重要参数。随着用电负荷的不断增长，为了避免因设备发热而导致的突发事件，温度的自动监测已经成为企业安全生产的重要环节。运行中的电气设备通常工作在高电压和大电流状态，设备中存在的某些缺陷会导致设备部件的异常温度高，造成温度与接触电阻值的恶性循环，最终会导致设备不能正常工作，甚至烧毁，温度过高可能会引起燃烧、爆炸甚至设备损坏或质量事故。

  高压电气设备，由于在开关箱和封闭母线内温度超限点更不易被发现。随着温升时间的延长，温度超限处将因发热而加大氧化程度，进而可能造成烧毁母线、触头、接点毁盘、停电等重大事故。

  目前用于高压设备运行温度监测的技术主要有普通测温、红外测温、光纤监测和无线测温，常规的测温方法要么需要人工干预，要么造价较高，要么有安全隐患，要么存在局限性，而电力开关柜无线测温系统实时性强、性价比高、安全可靠。开关柜无线测温系统采用无线电波进行信号传输。无线温度传感器安装在高压设备上，与接收设备之间无电气连接，从根本上解决了高压设备接点运行温度不易实时在线监测的难题。无线测温系统具有极高的可靠性和安全性，且价格相对低廉，可直接安装到每台高压开关、母线接头、户外刀闸或变压器上。系统配备标准通讯接口，可联网运行。通过软件技术，可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据，实现了高压设备热故障预知维修。

一、开关柜无线测温系统

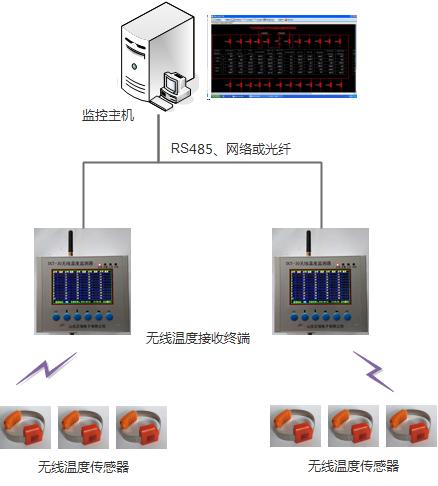

山东正瑞的开关柜无线测温系统主要有三部分构成：温度测量层、数据汇集显示层、监控平台三层组成。

无线温度传感器作为系统的温度测量层，分布于各个发热点，实时测量其表面温度，并将温度数据通过无线方式上传给接收终端。

数据汇集显示层在系统中承担着数据中继功能，它接收到传感器的数据之后再通过光纤、485或者无线等方式传输给数据后台，他们形成了系统的网络层。

数据到达后台后，用户可以通过浏览器方式监测现场每个传感器的实时温度、历史曲线，如果出现超温情况，可以快速定位并及时通知相关人员。这就是系统的监控平台。

二、开关柜无线测温系统功能

（1）显示实时数据功能：每5分钟记录一次数据，可保存24个月的历史数据。

（2）支持所有参数且单画面至少10个参数的历史曲线调用功能。

（3）管理员管理权限功能：预留三级管理权限，可以通过管理员权限调整温度报警定制设定，系统应当有报警复归功能。

（4）监控参数保护定制设置功能：当超越定值时，该参数表征为红色闪烁，同时给出报警信息，驱动控制箱上的声光报警器动作。声光报警器应为三色报警柱，绿色正常、黄色预警、红色报警。

（5）历史数据导出功能：导出文件格式为.EXECL格式。

（6）故障显示功能：被测设备温度点的位置非正常工作时显示故障。

（7）数据库功能：存储所有被测点的各个时刻的温度值，以便进行历史查询历史曲线显示。

（8）远程通信：系统提供 RS485 总线通讯方式，可满足远程通信。

（9）远程检测：数据可以上传到阿里云服务器，通过手机APP查看和报警。



三、无线测温系统优势

1. 测温终端无线传输数据，无需布线，高低压彻底隔离，无绝缘隐患

2. 选用高精度、高灵敏度测温元件，测温准确、响应速度快、元件使用寿命长

3. 433MHz 频段无线通讯，信号绕射能力强，从开关柜封闭环境内传出相对更远

四、应用范围：

  适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测。

  随着经济和电力的不断发展，对电网安全性、可靠性的要求越来越高。而这其中输变电高压设备的安全运行凸显重要。尤其是随着无人值班变电站的建设，人工巡视设备的方法已经逐渐弱化。在此背景下，无线测温监测就成为一种必备的手段。而开关柜无线测温系统的出现，为在线监测提供了一条全新的思路。它创造性的实现了对高压设备温度的不间断实时在线监测，为监控人员监视电网的安全运行状态提供了科学的依据和手段。通过24小时不间断的状态监测以及基于对温度数据的长期分析，可以准确分析设备的劣化过程，实现由定期计划检修升级为状态检修，提高供电可靠性，减少停电时间，缩小停电范围，降低检修成本，提升经济效益。
