开关柜无线测温传感器在电气设备运行中的必要性和优势

   随着大机组、大容量和高电压的迅速发展， 电气设备的运行条件变得苛刻， 随之带来设备故障率逐渐增加，排除故障时间越来越长，造成的经济损失也越来越大。据统计，近年来电力系统发生的事故中有相当一部分与电气设备的发热问题有关，因此，在开关柜等电气设备安装无线测温传感器对温度进行监测显得尤为重要。

   无线测温传感器以其安装方便灵活、测温精度高、安全可靠、环境适应性好、便于集中管理等优点，解决了电气设备长期带电运行状态下的温度在线监测问题，提高了电气设备的运行可靠性，在电力行业得到了广泛的应用。

一、电气设备开关柜无线测温的必要性

（1）发电厂（变电站）的开关柜、母线接头、室外刀闸开关等都是重要的设备，在长期运行过程中，开关的触点和母线连接等部位会因老化导致接触电阻过大而发热，而这些发热部位的温度很难监测，从而导致事故发生。而封闭式开关柜体在运行中禁止打开，因此难以测量运行中柜内接（触）头的实际温度，如不及时发现并处理接（触）头过热性缺陷，会严重威胁电力安全生产。

（2）采用无线温度传感器监测技术，可通过监控软件记录高压设备实时运行温度，在数据库中长期保存，实时显示监测点的温度变化曲线，并进行分析，一旦发现温度过高或急剧升温至事先设置的报警温度值则立即报警，为高压电气设备的维修提供累积数据，实现高压电气设备热故障的预知维修。

二、无线测温传感器的优势

   无线测温系统具有配置灵活、运行稳定、抗干扰能力强、功耗低等特点。该系统主要采用短程无线组网方式，多个测温终端分布在无线汇聚终端的周围，在有效的通信范围内可以随意添加、删除、移动测温终端。运行人员可在主控室对多种恶劣环境条件下的电气 设备温度变化情况进行远程在线监测预警，从而及时掌握电气设备运行状况。另外，无线测温系统后台可以电子地图的形式显示整个温度场的分布，可清晰发现温度异常点，判定故障隐患，进而提前采取措施，避免事故的发生。

山东正瑞ZRDTS-6温度传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在3A-5000A之间，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

能量来源：传感器利用一次回路电流取电，能量供给远远不断，温度采样速率随意设定。

CPU采用超低功耗设计：主芯片采用美国TI公司，功耗低，低可至0.03mw，区别于传统的感应供电，不存在发热现象。信号强，发射距离不加任何功率放大的情况下可达300米。

测温元件：同样采用美国TI公司的数字集成芯片，该芯片测温精度高，可达 0.5°C

无线测温传感器一次回路取能范围大大加宽:只用2a就可启动，高至10000A，完全满足现有市场的开关柜负荷要求（现有市场的开关柜设计负荷高可至6000A），基本无盲区。

外观设计：超精小化设计，适合所有的开关柜及电缆接头等多种部位的温度监测，无需根据不同测温位置，不同开关负荷选用不同规格尺寸，不同技术参数的传感器，大大节省了供货难度和供货时间，同时现场安装更方面快捷，大大缩短了现场安装时间。



产品技术参数：

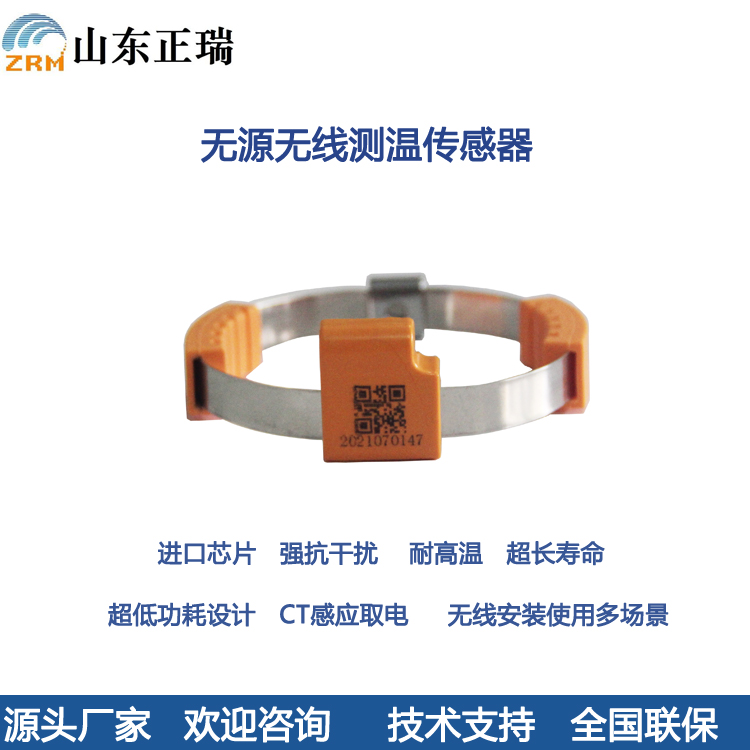

产品名称	微型电力无线测温传感器DTS-6
品牌	山东正瑞
型号	ZRDTS-6
产地	山东淄博
用途	感应式供电传感器
适用范围	电力、石油化工、冶金行业、钢厂、煤炭行业、水利行业
测温范围	-40～+200℃（可定制）
测量精度	±1（0~75℃）,±2℃（-20~150℃）
温度采样频率	默认10秒（2秒-10分钟可设定）
无线频率	433MHz
无线传输距离	空阔地300米
外形尺寸	22*21*10mm
工作电源	小CT感应取电
启动电流	3A
安装方式	捆绑式
机壳材质	进口耐高温阻燃材料
使用寿命	10年以上

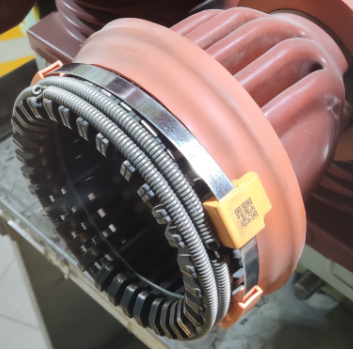

安装部位	断路器动触头，电缆接头，刀闸处
