电气设备开关柜无线测温系统 铜排断路器触头测温

电气设备在长期运行过程中，电气一次模块触点和连接等部位因老化或接触电阻过大而发热，进而导致接头异常升温甚至引发燃爆事故。电厂电气设备安装密集，电动机也都是各工 艺段的关键设备，此类设备损坏及引起的事故可能 会引发下游大范围供电线路或重要用电设备突然停电，造成巨大的直接和间接经济损失。

山东正瑞开关柜无线测温监控装置，是我司根据电力设备测温安全性的要求，总结国内外的研究和生产的先进经验，专门研制出的新一代无线测温监控设备。本设备具有实时监测、温度曲线、事件告警等功能，可以帮助值班人员尽早发现问题，消除隐患，确保电力设备的安全运行。为电力设备的安全、经济、可靠运行提供了全新的解决方案。支持 Web 访问和手机APP。

开关柜无线无线测温监控装置通过 RS-485 总线或以太网与间隔层的设备直接进行通信，系统设计遵循、Modbus RTU、Modbus TCP 等传输规约，安全性、可靠性和开放性都得到了极大地提高。无线测温监控设备具有遥信、遥测、、遥调、遥设、事件报警、曲线、棒图、报表和用户管理功能。可以监控无线测温系统下设备的运行状况，实现快速报警响应，预防严重故障发生。

一、装置介绍

1）开关柜温度传感器

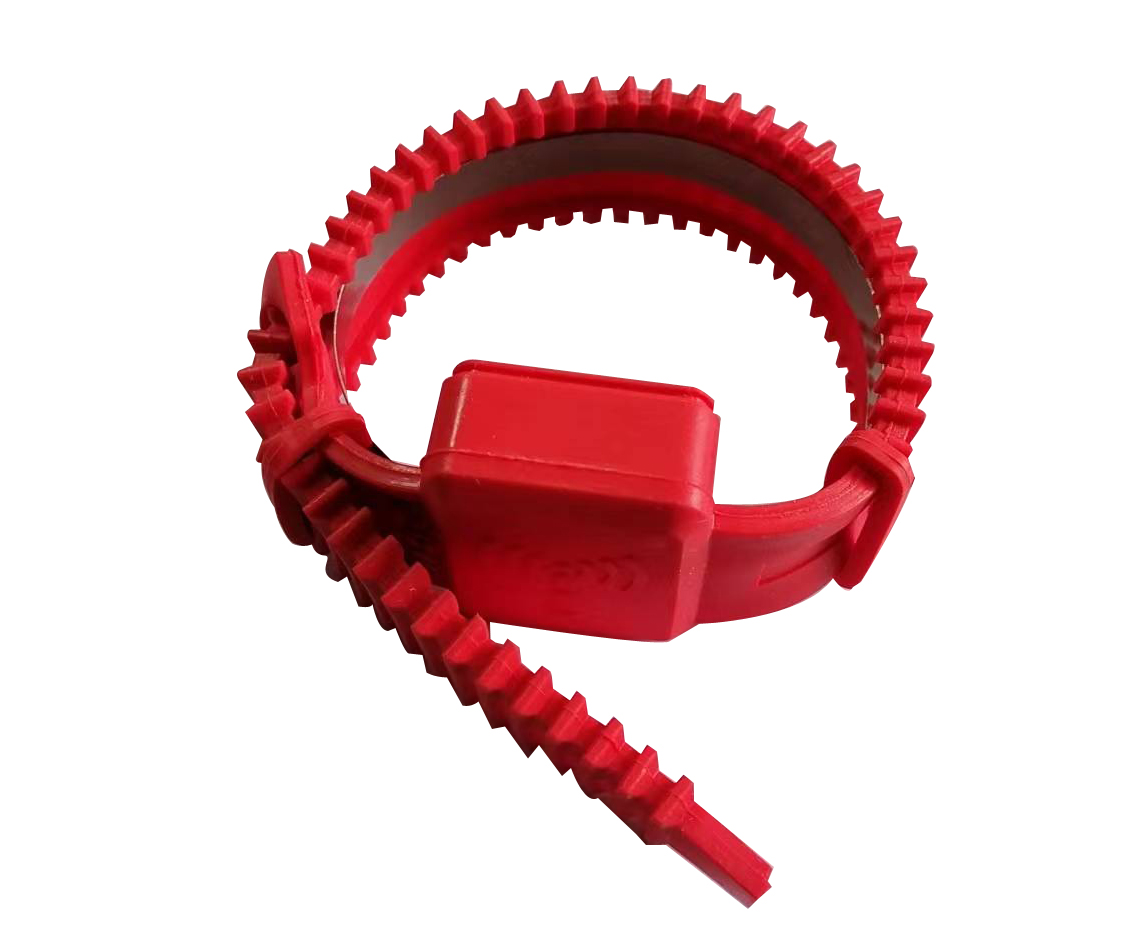

a. 电池供电型：开关柜触头测温传感器安装于发热部位，采集温度量并通过无线方式传输的传感器。

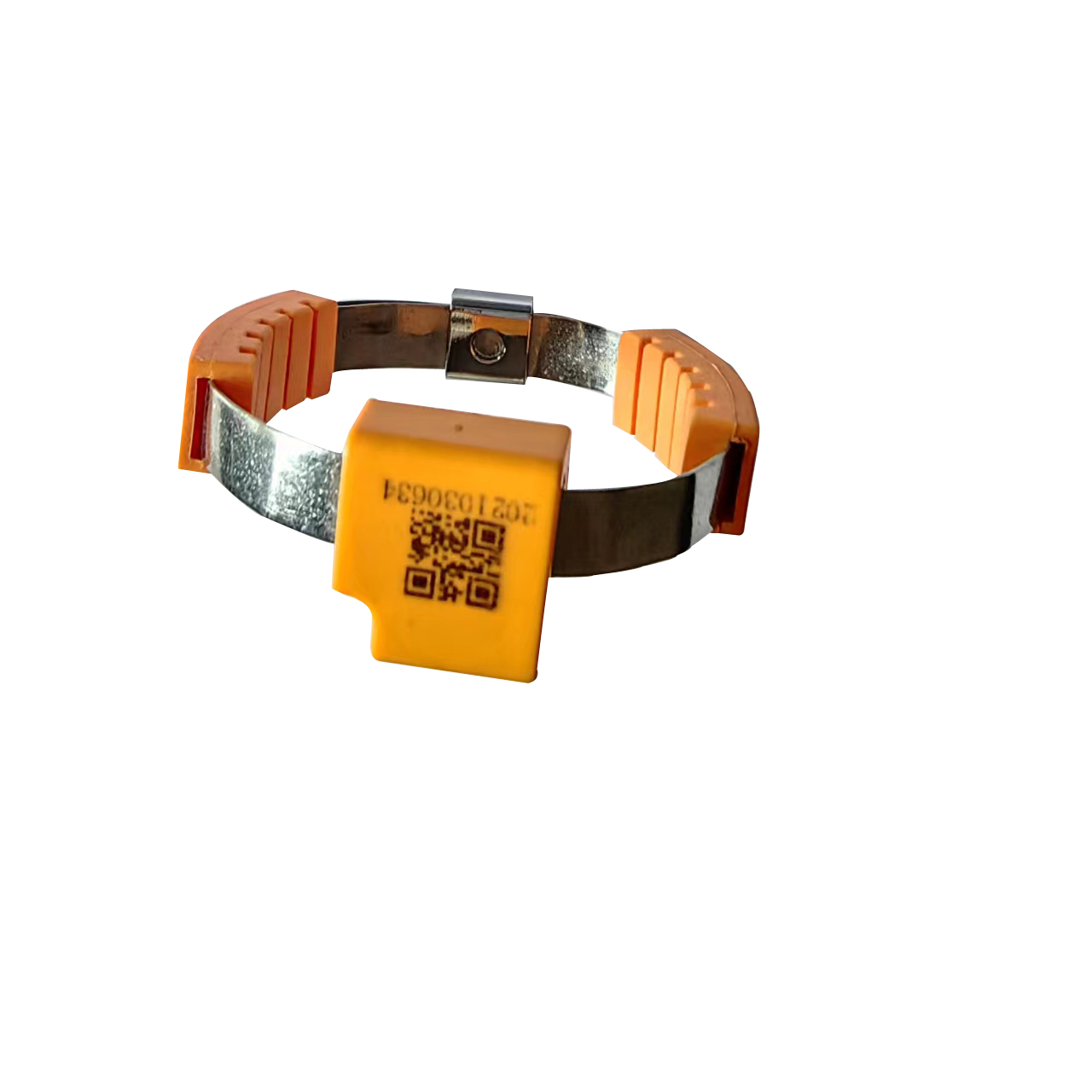

b. CT 感应取电无线温度传感器： 安装于断路器触头、母排、电缆搭接点等大电流处，采集温度量并通过无线方式传输的传感器。

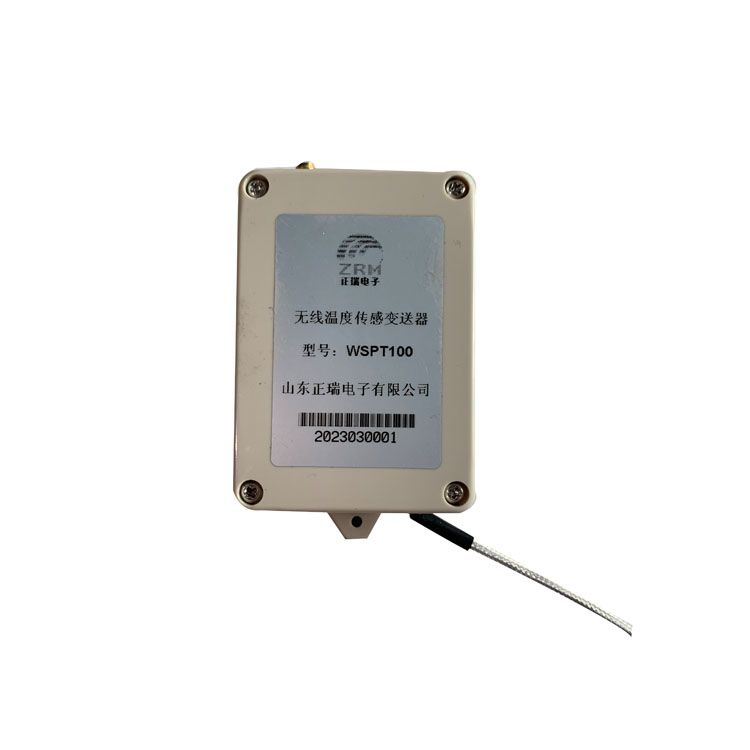

c. 有线温度传感器可以安装于低压柜接点或变压器绕组、电机绕组的测温，采集温度量并通过有线方式传输的传感器。 目前有线测温传感器是Pt100：

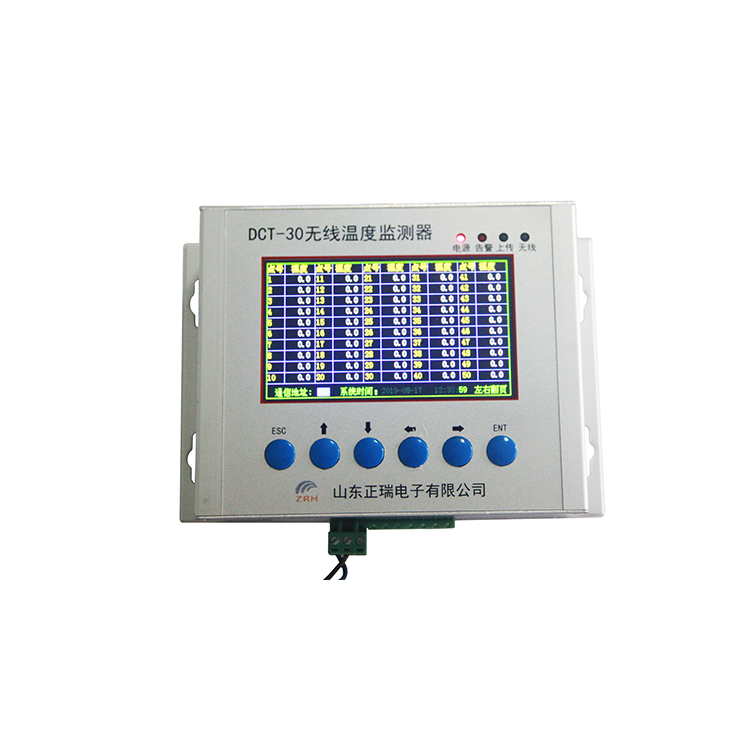

2）无线温度监测器

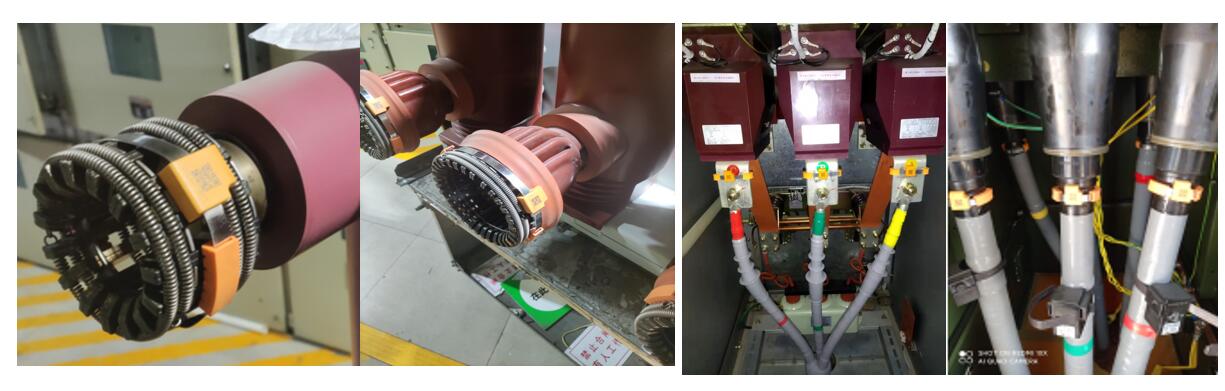

二、安装现场



应用范围：适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测。

三、系统功能

山东正瑞ZRMSCADA无线测温监控软件界面可根据用户要求组态各种画面。可以采集无线温度监测器数据，通过组态画面实时显示温度，超限报警，能够查询温度历史数和曲线进行分析，可通过手机APP查看数据和接收报警通知。同时能够将数据上传阿里云服务器，通过手机APP查看和报警。

具有ModbusRTU，ModbusTCP，CDT等多种标准协议，可以增加其他非标准协议通信模块。

（1）可以查看现场实时数据；

（2）具有超温，超限等报警功能；

（3）采用C/S结构，可通过安装客户端软件查看数据；

（4）存储历史数据，可查看历史曲线，历史报警记录等。

（5）采集各个变电站终端的信息数据；

（6）显示各电缆中间头温度，开关柜触头温度，电容器温度等；

（7）具有报警功能，探测器报警，温度超限报警，通信中断报警等；

温度历史曲线查询；

（8）历史报警事件查询；

（9）权限管理，获得权限可通过客户端浏览数据。

（10）报警联动，报警时弹出报警画面，显示报警位置。

（11）数据上阿里云服务器，通过手机APP查看和报警。





通过开关柜无线测温系统可以协助工作人员及时采取相应的措施，在发生设备隐患的第一时间就能发现并处理隐患。在保证电力系统安全运营的情况下，促进高压开关柜的可持续运行，提高电力电网输送电力的效率。
