红外测温系统为电厂安全运行“把脉”！

一、概述

   随着夏季的到来，气温攀升，电网用电负荷快速增长，给设备的安全稳定运行带来了严峻“烤”验。红外测温是确保其安全运行的手段之一，通过监测其设备本体、接头、套管等部分的温度来发现设备是否有异常情况发生，将处于萌芽状态的故障及时消除。

二、红外无线测温系统

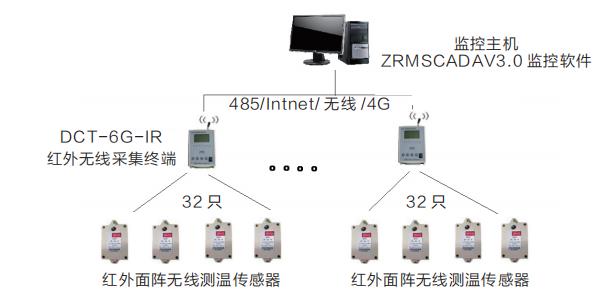

（系统结构图）



   红外无线测温系统是利用物体温度的红外特征进行温度检测的原理，通过MEMS技术组成红外测温面阵列，

获取到测温面的红外信号，转换为温度数值，然后通过数字无线发送到接收终端（DCT-6G-IR温度监测器），通过接收终端的通信接口上传到监控后台主机实现远程监控。

     红外无线测温监测适合空间型的电气设备测温，比如：开关柜出线仓、变压器室、电容器室等，取值特点为红外探头辐射的整个空间。

三、红外面阵测温传感器

红外面阵无线测温传感器由多个红外测点组成，利用MEMS技术压缩成一个红外探测阵列。通过光学器件将红外面信号分隔并送到单个测点，红外视场角度范围为55°×35°和110°×75°广角。传感器探测到红外线信号后将红外线信号转换为各点的温度值，并自动抓取到高点温度分区坐标，通过数字无线信号发送到采集终端进行显示并上传。为电厂安全运行“把脉”！

技术参数：

测温范围：-40℃～+300℃；

测温误差：小于±2℃（全量程范围、中心角度），周围角度受红外

线光学强度影响精度将变弱；

测温分辨率：±0.1℃；

接口方式：无线数字通讯接口；

供电方式：锂亚电池或12V；

发送频率：433MHZ；

红外视角：110°或55°可选；

用于接收红外面阵无线测温传感器发射的无线数字红外温度信号 , 并将信号转换成电信号 , 经内部电路处理，

通过显示屏显示当前所测温度。

四、红外无线温度监测器

无线温度监测器用于用于红外温度图像传感器发射的无线数字信号, 并将数据保存及通过显示屏展示当前所测温度图像。  对于无线测温感应传感器，无线温度监测器通过列表巡检方式展示；

对于红外温度图像无线传感器，无线温度监测器通过不同方式的图像显示。例如通过黑白灰度图像，彩虹码图像及伪彩色图像显示被测温度场分布情况，并光标自动标定最高点位置。

无线温度监测器可通过TCP/IP网络与监控主机连接，也可通过RS485通讯上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

性能指标：

点数量：32~250个（每个无线信道支持32个无线温度传感器 ）；

报警输出：1个（无源接点）250VAC,0.6A或24VDC,5A；

通讯接口：RS-485总线接口；

通讯规约：Modbus与CDT扩展规约可选；

工作电压：交流220VAC(无需电源适配器) ；

工作温度：-40℃～+85℃；

安装方式：挂式安装；

  山东正瑞电子有限公司秉承“和谐、创新、一流”的经营理念,专注于红外无线测温行业的技术创新和持续发展,为客户提供一流的红外热成像产品和专业的技术解决方案，致力成为红外热成像领域的行业典范。
