开关柜无线测温如何实现，功能有哪些？

       现如今智能化已经成为电网发展的必然趋势，发展智能电网已在世界范围内形成共识。而开关柜无线测温监测，是智慧电力数字化变电站的重要组件之一。今天，正瑞电子小编就给大家讲讲开关柜无线测温的介绍，如果您有这方面的需求也可以和我们联系。

一、开关柜无线测温系统的组成

      开关柜无线测温系统由无线温度传感器、测温通讯终端（温度显示仪）、温度监测预警系统三部分组成。

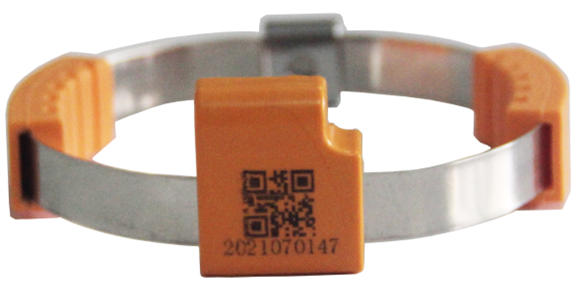

1、无线温度传感器

山东正瑞ZRDTS-6温度传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在3A-5000A之间，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

特点：

能量来源：传感器利用一次回路电流取电，能量供给远远不断，温度采样速率随意设定。

 CPU采用超低功耗设计：主芯片采用美国TI公司，功耗低，低可至0.03mw，区别于传统的感应供电，不存在发热现象。信号强，发射距离不加任何功率放大的情况下可达300米。

测温元件：同样采用美国TI公司的数字集成芯片，该芯片测温精度高，可达 0.5°C

 温度传感器一次回路取能范围大大加宽:只用2a就可启动，高至10000A，完全满足现有市场的开关柜负荷要求（现有市场的开关柜设计负荷高可至6000A），基本无盲区。

外观设计：超精小化设计，适合所有的开关柜及电缆接头等多种部位的温度监测，无需根据不同测温位置，不同开关负荷选用不同规格尺寸，不同技术参数的传感器，大大节省了供货难度和供货时间，同时现场安装更方面快捷，大大缩短了现场安装时间。

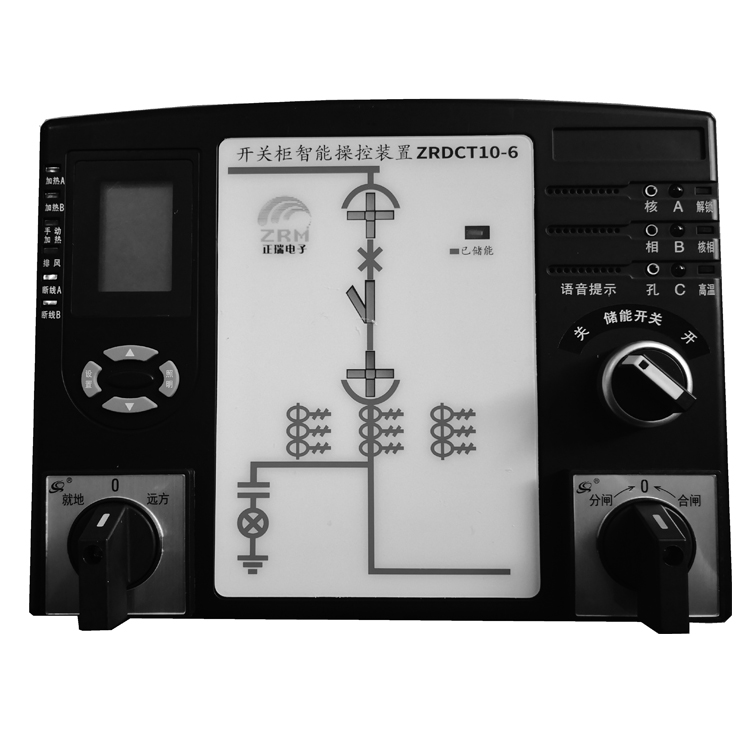

2、温度显示仪（开关柜智能操控装置）

      安装在集控室，负责接收各无线温度传感器发送出的温度数据，并通过总线连接，把数据上传到温度监测工作站计算机，并响应管理软件各种命令。

      ZRDCT10系列开关柜智能测温操控装置产品功能强大，具有一次回路模拟图及开关状态指示、高压带电显示、自动温湿度控制、人体感应自动照明、语音提示、电参数测量及RS485通讯接口等功能，集操作、显示于一体。使用于3-35KV 户内开关柜、中置柜、手车柜、固定柜、环网柜等多种开关柜。

3、无线温度监测和数据采集系统

      温度监测计算机从测温通讯终端采集各监测点的运行温度数据，在数据库中做长期保存，实时显示监测点的温度变化曲线，并进行分析，一旦发现温度过热或急剧升温至事先设置的报警温度值时立即报警。

二、开关柜无线测温系统功能特点

具有ModbusRTU，ModbusTCP，IEC101，104等多种标准协议，可以增加其他非标准协议通信模块。

l  可以查看现场实时数据；

l  采用C/S结构，可通过安装客户端软件查看数据；

l  具有历史数据查阅功能、历史温度数据曲线功能。

l  具有温度越限报警功能，包括光字和语音报警。

l  权限管理，获得权限可通过客户端浏览数据。

l  报警联动，报警时弹出报警画面，显示报警位置。

l  温度在线监测系统附带温度实时在线监测管理分析软件包，可实现监测测点温度、 超温报警、运行状态全程记录、历史数据曲线记录等功能。

l  软件可建立开关柜设备数据库，显示设备的结构及型号等参数，帮助运行人员分析对比设备监测点的过热情况，预测出故障发生的部位。
