一款采用CT取电设计的开关柜无线测温传感器

一、概述

具长期电网运行数据表明，电网电气设备故障大多是由于大电流运行、设备老化、绝缘水平下降等原因导致设备在高温条件下运行，从而引发燃烧，爆炸等严重事故。因此准确的掌握电气设备温度是预防此类问题的关键。

山东正瑞自主研发的开关柜无线测温传感器采用CT取电，并通过无线传输方式将数据发送至无线温度监测主机，温度监测主机通过无线/有线通信方式发送到平台，由平台记录设备实时运行温度的数据。为设备的安全使用及维修提供历史数据，并实现了设备热故障预知维护。

二、ZRDTS-6无线测温传感器产品产品介绍

1、简介

ZRDTS-6无线测温传感器使用无线方式实现温度在线监测，传感器直接安装在装在开关柜触头或电缆接头上，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。

2、产品特点

（1）安全可靠

ZRDTS-6无源无线测温传感器采用CT感应取电；当通过电流保持在3A-5000A之间，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

壳体耐高温、阻燃材料，防护等级高达IP68；内部采用硅胶灌封，支持户外安装。

（2）超低功耗设计

ZRDTS-6无线测温传感器主芯片采用美国TI公司，功耗低，低可至0.03mw，区别于传统的感应供电，不存在发热现象。

（3）超精小化外观设计

外观设计：超精小化设计，适合所有的开关柜及电缆接头等多种部位的温度监测，无需根据不同测温位置，不同开关负荷选用不同规格尺寸，不同技术参数的传感器，大大节省了供货难度和供货时间，同时现场安装更方面快捷，大大缩短了现场安装时间。

（4）长距离、可扩展、易部署

无线传输空旷距离可达300米，传感器组网数量高达240多个，安装简单，不改变设备电气现有结构，传感器安装时无需布置任何线材；

（5）使用寿命长

温度传感器采用先进的纳米合金特殊材料进行感应取电，且感应功率很小，无需电池无需保护电路，无自热高等问题，使用年限可达10年。

3、产品参数

产品名称：微型电力无线测温传感器ZRDTS-6
测温范围：	-40～+200℃（可定制）	测量精度：	±1（0~75℃）,±2℃（-20~150℃）
温度采样频率：	默认10秒（2秒-10分钟可设定）	无线频率：	433MHz（470、LORA可定制）
无线传输距离：	200米	工作电源：	小CT感应取电
启动电流：	3A	安装方式：	捆绑式
机壳材质：	进口耐高温阻燃材料	防护等级：	IP68
外形尺寸：	17*21*9mm	使用寿命：	10年以上



三、场景应用

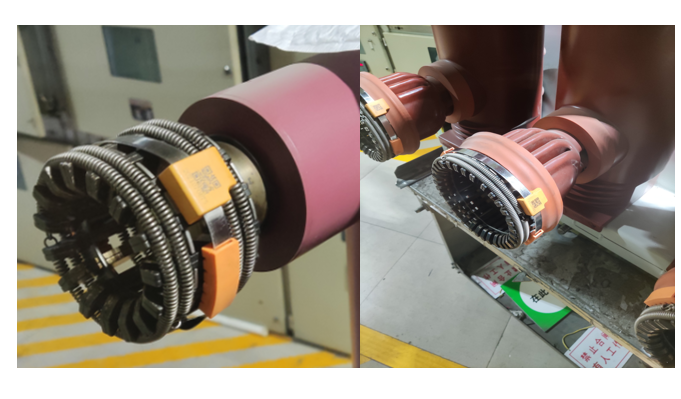

（1）高压开关柜测温安装位置：断路器动触头处，刀闸、电缆出线终端头与铜排连接处，母排接点处。

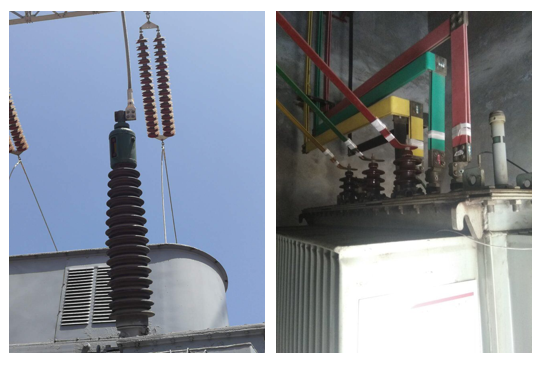

（2）变压器进出线电气连接处：

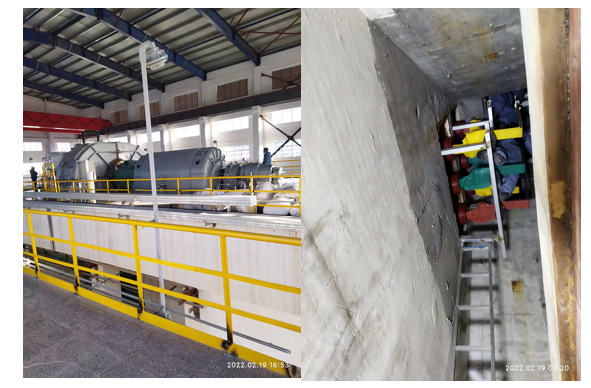

（3）发电机出线铜排连接软连接处。



 联系方式：0533-3582840
