时钟同步服务器对电力系统的重要应用

电力系统中时钟同步系统是利用全球定位系统GPS（北斗）时钟对电厂、变电站的计算机监控系统、测控装置、线路微机保护装置、故障录波装置、电能量计费系统等进行统一对时，这些自动化设备的内部都有实时时钟，但是也有可能因为多种原因产生误差，如初始值设备的不准确、石英晶体振荡频率误差及其频率振荡的温度漂移和老化漂移、电路中电容量的变化等。

因此需要实时对系统中的电子钟进行校准，当前主要是利用GPS和北斗卫星授时系统取得时间基准信号，并转换成各种自动化设备需要的时间信号输出，从而实现各个自动化设备的时间统一，实现整个电厂、变电站的时钟完全统一，提高整体电网系统运行的效率。



一、系统的组成

BG2000卫星时钟系统由北斗卫星时钟系统、GPS卫星时钟系统、本地时钟系统以及由这3种时钟系统组合信号变换的辅助光电子系统组成。

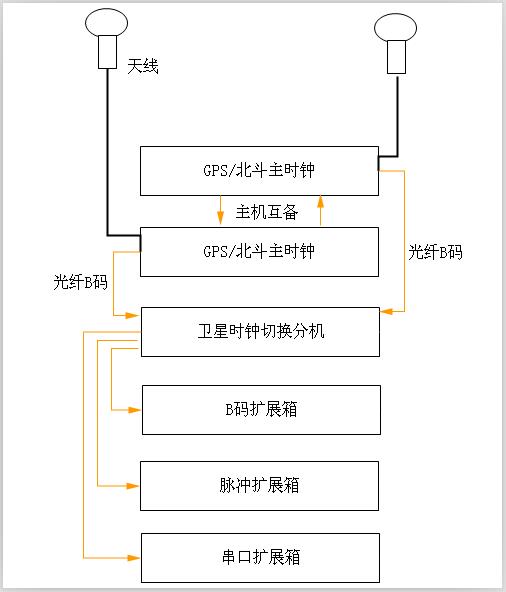

系统结构如下图所示：

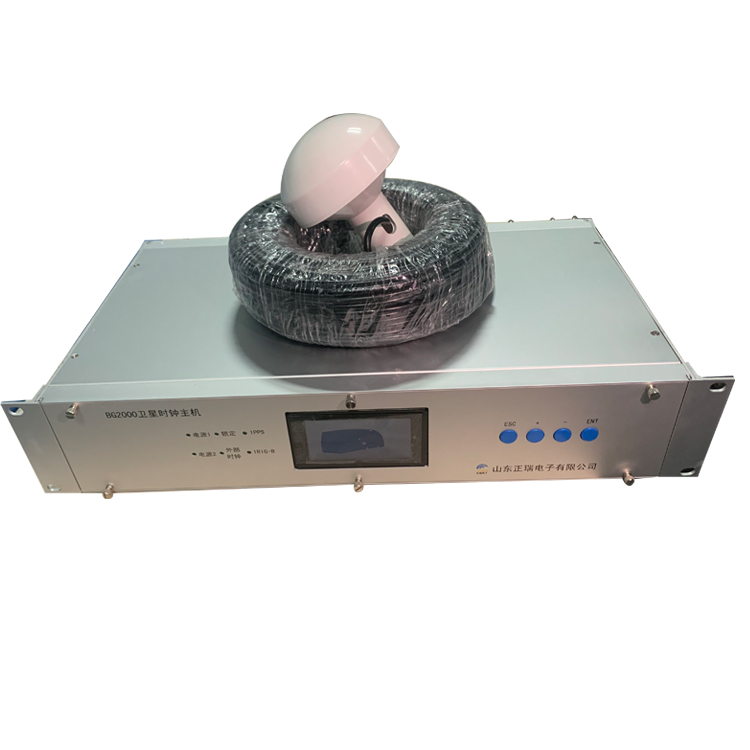

A、卫星时钟主机

GPS卫星时钟主机的卫星系统为GPS/北斗双模式接收，该卫星双模接收系统既能够同时接收北斗/GPS双星系统，也能够单独分别接收GPS或者北斗卫星系统。基于最可靠方式，本时钟系统采用了双星模式。双模式同时接收国产北斗卫星系统和美国GPS全球定位系统卫星，使得参与同步定位的卫星数量大幅增加，并且搜星速度快，同步定位精度比单独GPS方式更高，时钟精度更精准。

GPS卫星时钟主机内具有高精度本地铷时钟守时系统。本地守时系统精度为5*10-12，在GPS、北斗卫星系统正常的情况下，本地铷时钟系统被卫星所同步。当卫星系统连接故障时，时钟主机自动切换到本地时钟，仍旧能够提供高精度时钟输出。

系统包括2台时钟主机，实现双主机热备用。一台时钟主机故障时，不影响系统运行。

B、时钟分机

分机包括本地守时时钟系统和能够接受2台上位主时钟的光同步时钟信号。当1台主时钟故障时，分机会自动切换到备用主时钟。当2台主时钟均未连接时，分机保持高精度自身时钟运行。

C、信号扩展箱

信号扩展箱为信号数量扩展装置。（如IRIG-B，串口，PPS,PPM等）采用模块化插卡方式，能够方便的通过功能卡的配置实现所需的对时功能。



结束语：

BG2000时钟同步服务器在电力系统的使用中，可以有效的减少人员的工作量，可以使变电站内部的运行设备得到统一、标准的时间基准。满足同步精度的要求，方便设备运行，提高电力系统自动化水平。

这种卫星同步时钟技术广泛的应用在变电站、发电厂、调控中心、水电站等一些电力系统中，为提高我国的电力系统的技术进步做出了很大的贡献。
