黑科技！GPS卫星时钟同步服务器在电力系统技术应用

电力系统时钟同步系统是利用全球定位系统GPS（北斗）时钟对电厂、变电站的计算机监控系统、测控装置、线路微机保护装置、故障录波装置、电能量计费系统等进行统一对时，这些自动化设备的内部都有实时时钟，但是也有可能因为多种原因产生误差，如初始值设备的不准确、石英晶体振荡频率误差及其频率振荡的温度漂移和老化漂移、电路中电容量的变化等。因此需要实时对系统中的电子钟进行校准，当前主要使用的是GPS卫星时钟服务器，他是利用GPS和北斗卫星授时系统取得时间基准信号，并转换成各种自动化设备需要的时间信号输出，从而实现各个自动化设备的时间统一，实现了整个电厂、变电站的时钟完全统一，提高整体电网系统运行的效率。

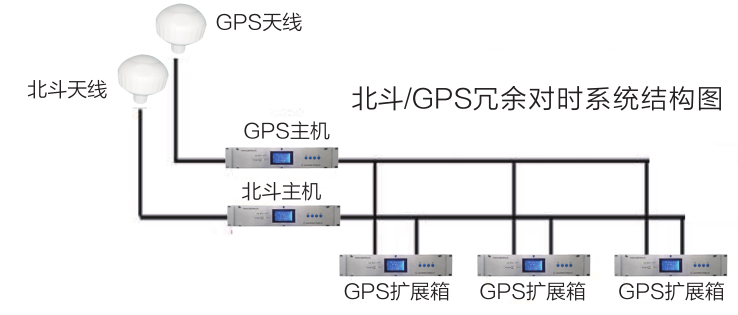

一、GPS卫星时钟同步系统的组成

GPS/BG2000卫星时钟同步系统由北斗卫星时钟系统、GPS卫星时钟系统、本地时钟系统以及由这3种时钟系统组合信号变换的辅助光电子系统组成。接收GPS（全球定位系统）、北斗卫星信号、CDMA信号和远地传送来的NTP时间信号以及IRIG-B码信号获得时间信息，可根据客户不同需求，选择相应的功能的板卡，同步产生IRIG-B码信号、秒脉冲、分脉冲、串口时间信息信号、网络授时接口及报警信息，系统对各种配置信息进行自动保存，是建立时间尺度、实现时间统一同步的实用型电子仪器。

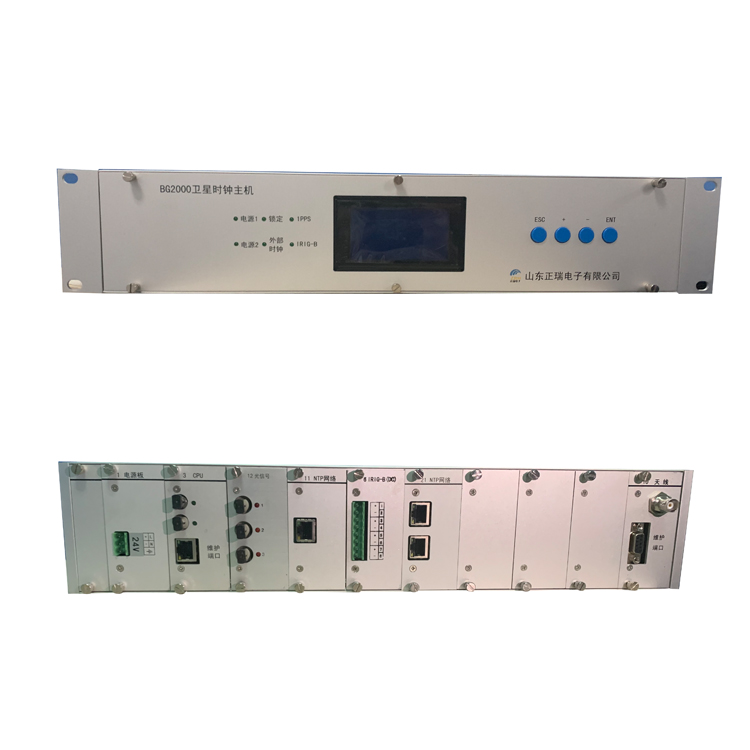

二、BG2000 GPS卫星时钟介绍



GPS卫星时钟(型号：BG2000)为GPS/北斗双模式接收，卫星双模接收系统既能够同时接收北斗/GPS双星系统，也能够单独分别接收GPS或者北斗卫星系统。基于最可靠方式，卫星同步时钟系统采用了双星模式。双模式同时接收国产北斗卫星系统和美国GPS全球定位系统卫星，使得参与同步定位的卫星数量大幅增加，并且搜星速度快，同步定位精度比单独GPS方式更高，时钟精度更精准。



  GPS卫星时钟内具有高精度本地铷时钟守时系统。本地守时系统精度为5*10-12，在GPS、北斗卫星系统正常的情况下，本地铷时钟系统被卫星所同步。当卫星系统连接故障时，时钟主机自动切换到本地时钟，仍旧能够提供高精度时钟输出。



三、GPS卫星时间同步系统特点：

（1）采用单独组屏，扩展灵活，便于管理；

（2）多时间源可供选择，除采用G P S 系统外，还可选用我国的北斗星系统，（3）可靠性更高；

（4）采用对值班工作人员透明化设计，时间显示、卫星通道状态、工作状态的指示一目了然；

（5）主时钟和扩展时钟采用冗余配置，自动无扰切换；

（6）主时钟和扩展时钟内部有高精度时间自保持单元，精度为1×10-8；

（7）多种对时规约，可由用户要求指定；

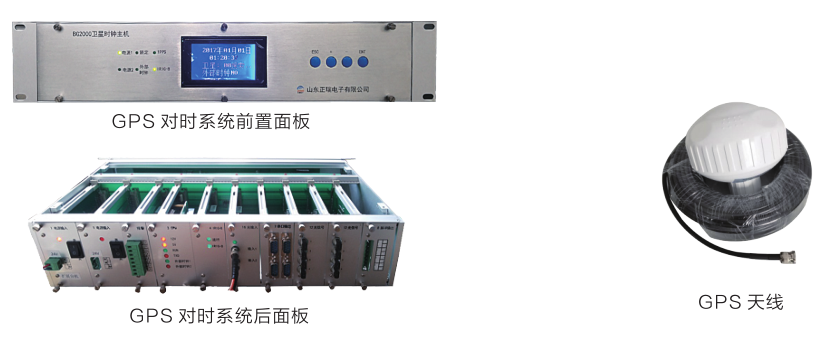

（8）精美标准19“U 型”（2U 或4U ）架装式机箱，采用标准电力机柜组屏；

（9）授时精度高，最高精度达100ns；

（10）有多种对时方式，可灵活配置，支持硬对时（P P S 、P P M 、P P H ）、（11）软对时（串口报文）、编码对时（IR IG -B 、D C F77）和网络N TP 对时，可以满足国内外不同设备的对时接口要求；

（12）装置的所有时钟信号输出均经过光电隔离，抗干扰能力强；

结语：

山东正瑞GPS卫星时钟时间同步系统采取接收GPS系统（或北斗系统）卫星发送的时间信号作为基准时间源，向变电站或发电厂各种自动化装置（如DCS系统、DEH系统、故障滤波器、微机保护、发变组保护、RTU 、各种微机监控系统、MIS 或SIS系统，事件记录仪等）提供精确的时钟同步信号，能够统一发电厂、变电站、调度所的时间基准，可以在电力系统发生故障后，为分析故障的情况及开关动作的先后次序提供有力的依据。咨询热线：0533-3582840.
