高压电缆温度在线监测系统方案

一、摘要

电气接点（如高压电缆接头、开关柜断路器触头等）会因为氧化、接触不良导致电阻变大，导致接点温度升高，严重时可能导致火灾、爆炸等安全事故。及时和精准地掌握接点温度则是预防此类问题的必要举措。

OES2300高压电缆温度在线监测系统是针对发电厂和变电站高压电缆的电缆端头、中间头因绝缘老化或接触不良等故障的早期预测而设计,能有效防止电缆火灾的发生。

二、现场分析

某厂区现场共有 22 个35KV高压电缆中间接头需安装测温传感器，每个中间接头安装 4 个测温传感器，共需 112 个测温传感器。测温元件采用接触式温度传感器，温度传感器具有防水功能，室外安装。电缆中间接头集中分布厂区外网桥架上5处位置，现场需设置5 台集中测温显示装置：

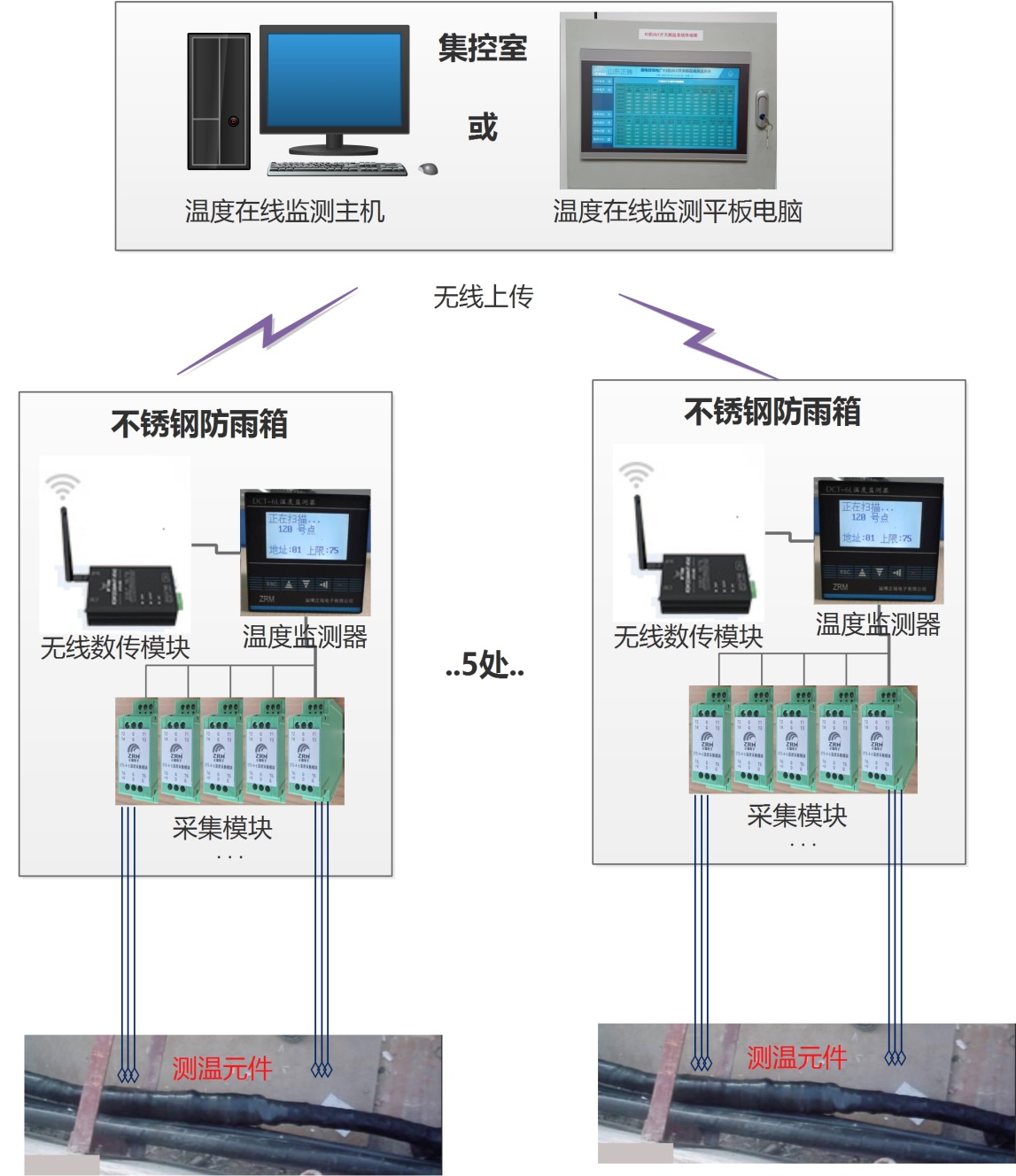

三、高压电缆接头温度在线监测系统结构图

  OES2300高压电缆温度监测系统是由温度传感器、温度监测器、监控计算机及通讯网络四部分组成。

高压电缆接头测温系统采用LORA扩频无线传输组网，传输距离可达10公里，绕传能力强，不需要流量卡定期管理缴费，采用433免费频段。

OES2300电缆温度在线监测系统应用软件具有以下功能：

1.     采集实时温度；

2.     监测和分析的功能；

3.     历史温度曲线分析温度场分析；

4.     设置监测器的站点编号及报警温度等等；

5.     曲线画面打印；

6.     权限管理。

我公司的高压电缆温度在线监测系统，采用电力电缆火灾在线监测系统的总体设计，硬件结构及接口设计。该系统的现场子站设计采用了新型集成式温度传感器，具有大容量实时在线信号采集处理和自检功能；监控计算机用户组态画面，可生动地显示传感器运行状况；系统可以综合各种安全监控参数，进行分析，有利于及时发现事故苗头，及时安全控制，实现生产和安全的双重监控功能。具有功能强、可靠性高，组网灵活，而且兼有耗能低，体积小、价格低的优点。
