新型电力系统：山东正瑞 电缆光纤测温装置

一、综述

电缆光纤测温装置是用于实时检测电缆温度的高科技产品。该装置可实时监测电缆的温度，研究其热特性，为负荷合理调度提供信息，以保证电缆投资的经济性和安全性。

电缆分布式光纤测温系统集光、电、机械、计算机和微弱信号检测等技术为一体，可实现大范围空间温度分布式实时测量，具有测量距离长、覆盖探测区域、实时监测、可精确定位等优点，在交通隧道、地铁、电力、石化、水利等等领域均有应用。

山东正瑞研发的分布式光纤测温系统同时实现温度测量和空间定位功能，其中温度测量利用光纤自发拉曼（Raman）散射效应，空间定位利用光时域反射（OTDR）技术。



二、电缆分布式光纤测温主机

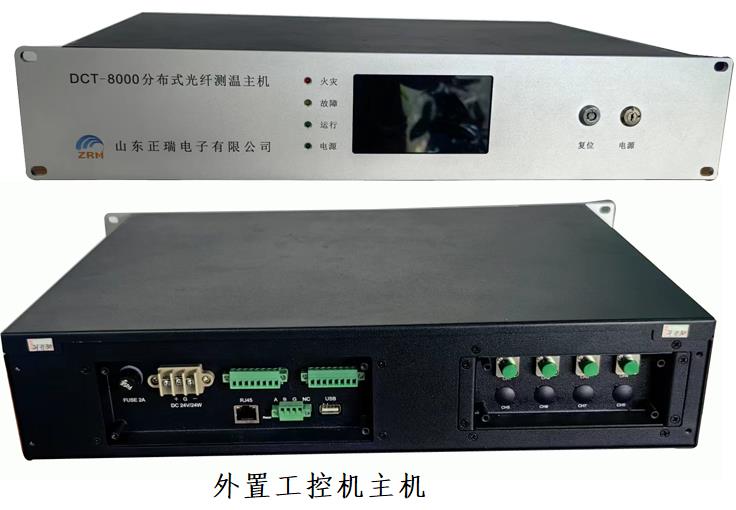

分布式光纤测温主机采用多项光电测量和光纤技术以及性能高的光电器件，测量距离（16km）可定制、响应速度（2s）、测温精度（0.5℃）。分布式光纤测温系统温度采集主机主要分为内置工控机功能主机和外置工控机功能主机两种。



分布式光纤测温主机特点：
（1）更高

更高是指它的工作效率高，且抗电磁干扰，并具有完全的电绝缘，可以抵抗高电压和高电流的冲击。采用单一探测器光路设计,可靠性高;具有自诊断功能，快速定位故障;差定温报警功能，报警方式灵活;无漏报，误报率低;

（2）更远

更远是指测量的距离远；测量距离高达16km (业界领先)。

（3）更精准

更精准是指灵敏度高，测量精度高；精度高: 0.5C (全范围);

采点密: 0. 4m采集间隔(业界最优);

（4）系统接口丰富

系统接口丰富，组网方便;一台主机可实现8通道测量;报警继电器输出多达48路;

三、用户软件

用户软件为自主设计开发，为用户提供人性化、功能完善的中文交互界面，实时显示温度分布曲线和待测区域报警状态，可根据实际工况分区设置多级报警阈值，并提供历史数据查询及统计分析功能。采用先进的基于Web的以太网系统架构，系统可以方便地与客户局域网连接，在网络内的每一台计算机均可快捷地访问系统，通过操作系统自带的IE浏览器即可访问、调取温度数据和报警信息。

功能特点

（1）基于Web的以太网系统架构

（2）中文界面，简单易用，操作方便

（3）可视化视图，易于定位

（4）分区设置多级报警阈值

（5）历史数据查询及统计分析

（6）可根据客户需求量身定制开发

四、感温探测光缆安装方式

分布式感温光纤测温系统主机部署在监控中心，4路感温探测光纤直接从测量主机引出，沿着待测电缆夹层或桥架敷设，对于高压电缆，一根高压电缆敷设一根感温光纤，对于电缆夹层，在每一层电缆夹层中，探测光缆S型铺设。

感温探测光缆的安装需贴紧探测区域，以实现温度或火灾的快速响应。用塑料扎带把光缆和电缆捆扎在一起。电缆竖井中感温光纤宜紧贴竖井侧壁敷设。电缆接头处感温光纤的设置应将感温光纤盘绕成环，贴附与电缆接头处。环的弯曲半径应不小于光纤外径的20倍。

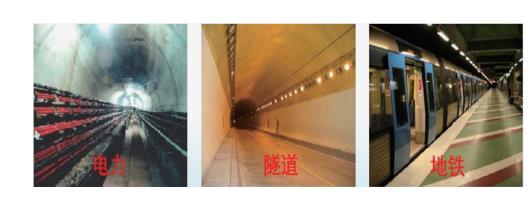

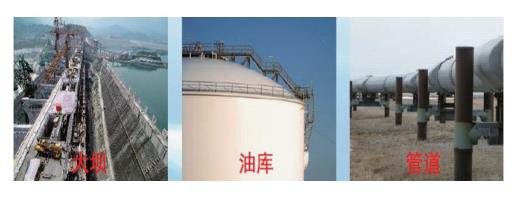

四、应用领域

分布式光纤测温系统广泛应用在交通隧道、地铁、电力、石化、水利等等领域。
