开关柜无线测温:不用线,有“后台”的测温
来源:正瑞电子        浏览:765         发布日期:2023-05-25

电气设备的正常运行保证了社会的正常运作以及人民的日常生活,因此设备的可靠性相当重要。众多企业提倡对设备进行预防性维护,而温度是预防性维护中最重要的监控参数,温度的过高或过低均意味着故障产生的可能性。实现温度在线监测是保证高压设备安全运行的重要手段。

传统的温度测量方式周期长、施工复杂,效率低,不便于管理,发生故障时要耗费大量的人力物理排查和重新铺设线缆。而在特定场合下监测点分散、环境封闭或有高电压,很多测温方式无法实现测量工作。

其中高压电气设备,由于故障测试手段有限,特别是开关柜和封闭母线内温度超限点更不易被发现。随着温度升高时间的延长,温度超限处将因发热而加大氧化程度,进而可能造成烧毁母线、触头、接点毁盘、停电等重大事故。

开关柜无线测温系统是集先进传感技术、数字识别技术、无线通信技术、低功耗技术、抗干扰技术以及自动化控制技术为一体的高新技术产品。由无线温度监测器、无线温度传感器、后台系统组成。可对多种恶劣环境条件下的设备温度变化情况实现现场、远程同时在线监测预警,方便维护人员全面及时掌握设备运行状况。



无线测温系统原理



通过无线温度传感器的单片微处理器控制将被测设备温度由温度传感器转换成数字信号,再通过无线发射接收模块传递至读写器,通过微处理器将采集到的温度信息,通过485通讯模块上传到一台PC计算机。将多个传感电子标签分布在读写器的周围,在有效的通讯范围内可以随意添加、删除、移动测温终端。读写器则安装在控制中心,控制中心计算机软件实时监控每个点温度的变化,温度监测计算机从测温通讯终端采集各监测点的运行温度数据,在数据库中作长期保存,实时显示监测点的温度变化曲线,并进行分析,一旦发现温度过热、或急剧升温到设置报警温度立即报警,实现足不出户掌握整个系统的发热状况。

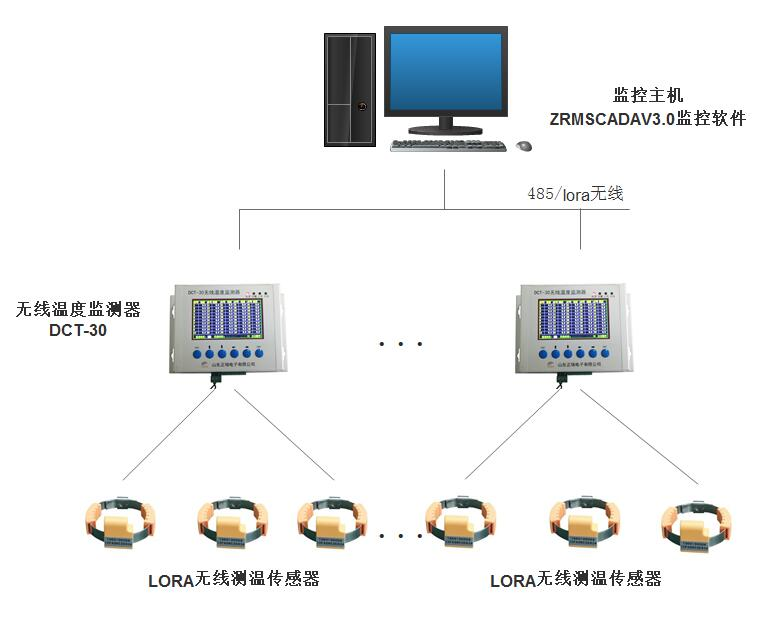

开关柜无线测温系统组成

系统主要由无线温度传感器、无线温度监测器、系统软件三部分组成。


(1)无线温度传感器


无线温度传感器具有小巧的体积,与被测物体表面直接接触时,能保证快速测量温度的变化,并将温度变化的信号传到信号处理及无线发射器,进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源,将其安装在开关柜触头或电缆接头上,当通过电流保持在5A以上,感应电源即可不间断提供给传感器稳定的工作电压,消除了电池供电需要停电更换的弊端,大大减少了维护工作量。

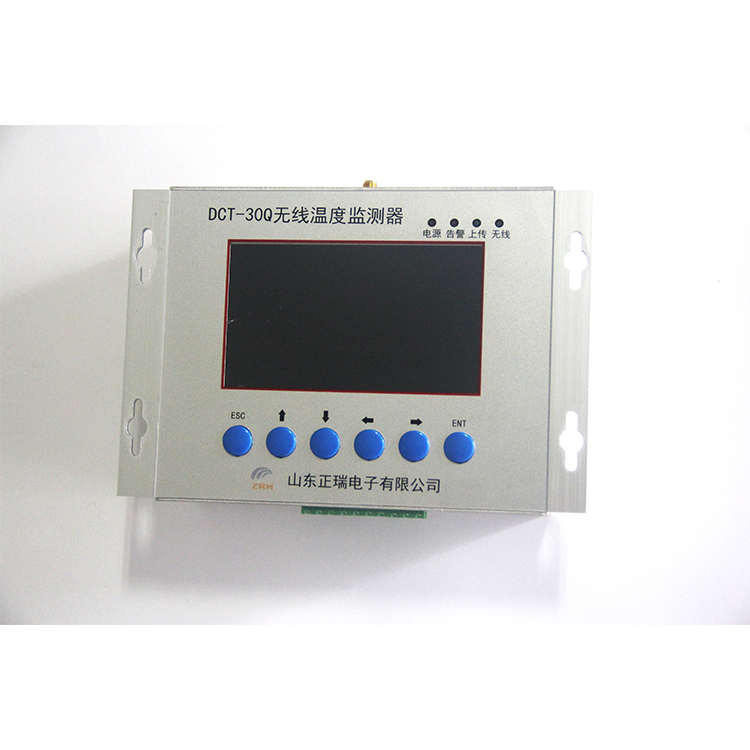

(2)无线温度监测器


无线测温监测器用于接收无线温度传感器发射的无线数字信号, 并将信号转换成电信号,经内部电路处理,通过彩色液晶显示屏显示当前所测温度。同时上传到监控主机,使运行人员能够对温度进行实时在线准确地巡检,对高压电气设备接点温度状态能够及时地掌握。

(3)系统软件

山东正瑞ZRMSCADA无线测温监控软件界面可根据用户要求组态各种画面。可以采集无线温度监测器数据,通过组态画面实时显示温度,超限报警,能够查询温度历史数和曲线进行分析,可通过手机APP查看数据和接收报警通知。同时能够将数据上传阿里云服务器,通过手机APP查看和报警。

具有ModbusRTUModbusTCPCDT等多种标准协议,可以增加其他非标准协议通信模块。



开关柜无线测温的优点

(1)实时性:温度采集时间间隔可以按秒级设定,保证数据的记录、分析及时准确,为设备检修、生产调度等提供可靠依据。

(2)安全性:独立式等电位绝缘安装,有效避免爬电影响,

(3)准确性:进口高精度数字式温度传感器,采用接触式测温,测量精准度可达±1℃。

(4)易用性:基于优良的操作平台,采用模块化设计,操作简便。

(5)低成本高效益:可以节省人员,提高工作效率;



开关柜无线测温系统应用在电气设备的各种触点、连接点,如:母线接头、电缆接头、室外刀闸开关触点、变压器及电动机引线接头等测点。系统可以显示整个温度场的分布,可清晰发现温度异常点,判定故障隐患。提前采取措施,避免事故的发生。
