传感器在SF6气体泄漏报警监测系统中的应用
来源:正瑞电子        浏览:737         发布日期:2023-03-30

一、概述

六氟化硫SF6气体泄漏报警监测系统,是针对无人值班变电站室内SF6组合电器设备SF6绝缘气体泄漏的在线式监测报警系统。

六氟化硫SF6气体泄漏报警监测系统中的SF6传感器采用德国先进的双光束红外检测技术用来检测SF6气体浓度数值,精度能够做到1%FS,工作寿命可以长达到10年。O2传感器采用德国长寿命氧气传感器来检测氧气浓度数值,,保证氧气参数精度。当室内SF6及O2的浓度发生微小变化时都能及时的反映出。传感器将监测的 SF6气体转换成电信号,将结果通过485总线模块传送到监测主机,监测主机对数据处理、存储、彩色显示、报警、风机控制,并将结果传送到远程计算机。



二、SF6传感器特点

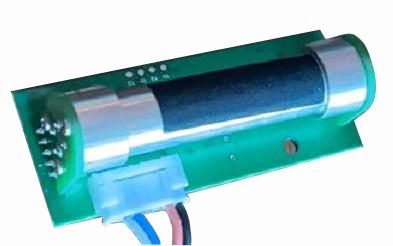

德国smartGAS公司的SF6传感器的原理是红外光谱原理,也就是激光的原理!与电化学原理相比,红外SF6传感器(六氟化硫传感器)具有高可靠性,长寿命,高性价比。 不受H2O,酒精,CO2气体干扰。它广泛地用于电力设备的SF6气体泄漏监控报警系统 (0-1000ppm)中,SF6检漏仪(0-50ppm),SF6检漏仪纯度分析仪(0-100%)。

与但波长单光束相比,双波长 双光束技术可以避免因为光源的老化、采样池和检测器表面污染而引起的漂移。参比通道的被调制的特定波长的单色光不会对被测量气体产生吸收。 它产生一个稳定的信号,此信号只受外部影响而变化,不受被测量气体影响。

目前一些电力服务商还在使用电化学原理的六氟化硫传感器,但这种SF6传感器,不能满足电力行业的低量程的SF6的测试,例如0-50PPM,还有0-1000PPM的,但红外原理的SF6传感器就可以定制这些量程:

1、红外光谱吸收原理(NDIR)

2、双波长,带温度补偿

3、高可靠性,与其他气体不会产生交叉反应。

4、与电化学传感器相比,六氟化硫传感器红外传感器长达10 年的寿命

5、高性价比,可承受的优惠价格。

6、与电化学传感器相比,六氟化硫传感器省去售后维护费用

7、无辐射源,无危害

8、微型结构,低功耗

9、数字量和模拟量输出。



三、六氟化硫SF6气体泄漏报警监测系统的应用

六氟化硫SF6气体泄漏报警监测系统主要应用在变电站内35KV SF6开关室及500KV220KV110KV GIS室,对SF6组合电器设备室环境中SF6气体泄漏情况和空气中含氧量进行实时监测。 当发生SF6气体泄漏时,由于SF6气体的密度是空气的5倍多,积累于低层空间,并造成局部缺氧,引起重大事故。SF6、氧气在线监测报警系统采用多组新型高灵敏度进口SF6O2传感器及温、湿度传感器,当室内SF6O2的浓度发生微小变化时,传感器立即能响应这一些变化,哪怕SF6浓度在10ppmv也能有效地监测。传感器监测的浓度变化量通过变送器,AD模块、485通讯模块及单片机控制转换成485通讯数字信号,通过现场RS485总线将信号送至主控制器内,由主控制器进行数据处理和存储,并判断是否报警,启动风机及远程通讯等功能。

以上是SF6传感器在六氟化硫气体泄漏报警监测系统中的应用相关介绍,在国家标准《电业安全工作规程》(发电厂和变电站部分)中特别规定,安装有SF6六氟化硫设备的配电装置室内必须保证SF6六氟化硫气体浓度值小于1000ppm,而且还要装设强力通风装置,以及具有报警功能的氧气含量浓度和六氟化硫SF6气体泄漏监测装置。
