设备状态在线监测——六氟化硫SF6气体泄露报警监测系统
来源:正瑞电子        浏览:1238         发布日期:2023-03-09

、概述



六氟化硫 SF6气体泄漏智能监控报警系统是根据《SF6安全法规》,为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测系统。

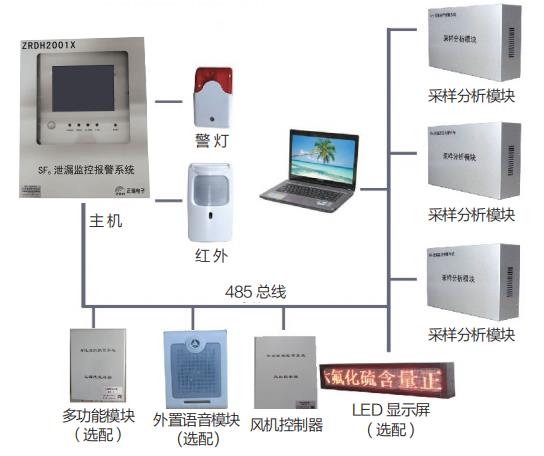

、六氟化硫 SF6气体泄露报警监测系统组成




系统由监测主机,氧气/SF6变送器、温湿度变送器,通风设备控制器液晶显示屏等组成。

三、系统装置参数介绍

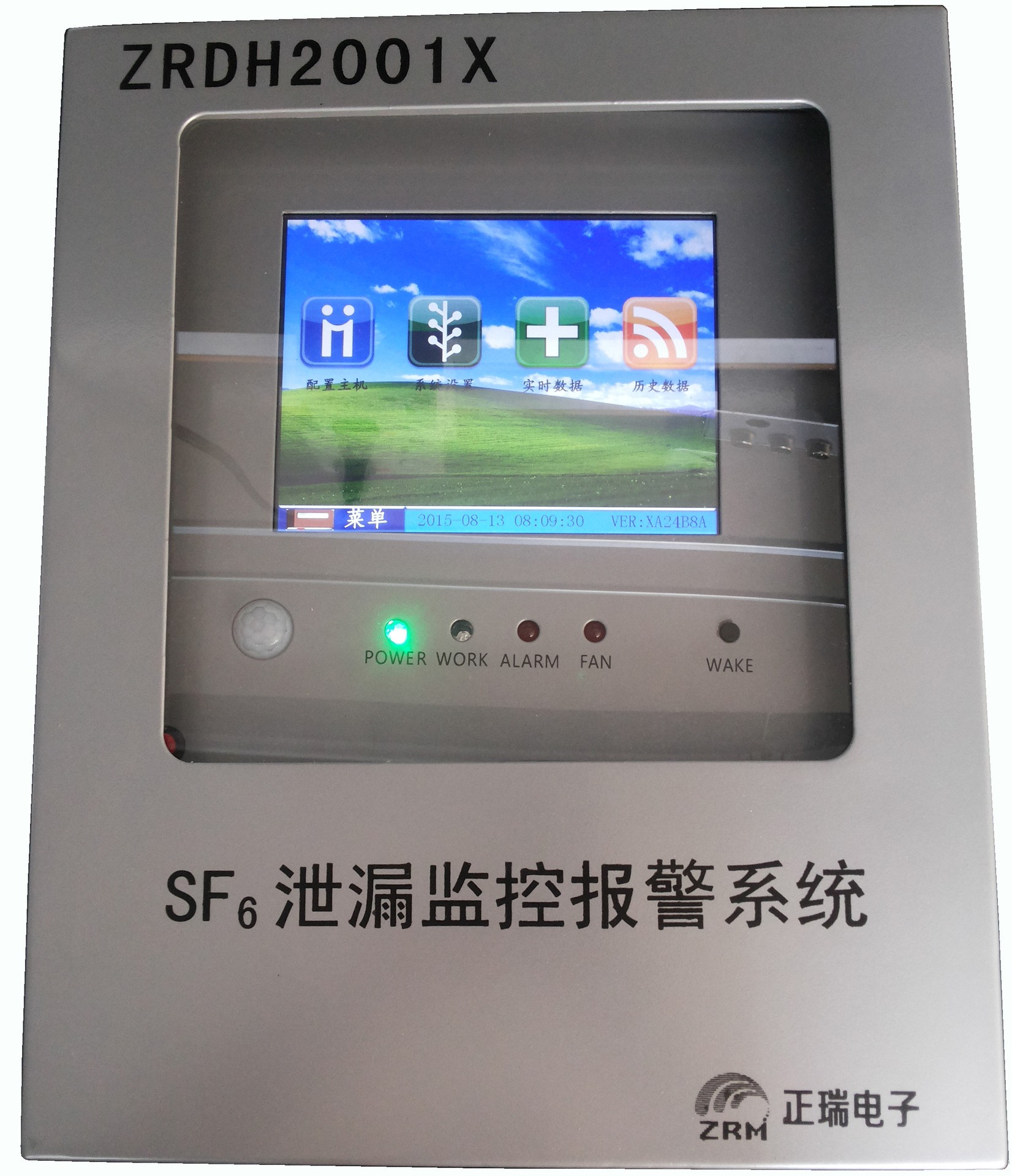

1、 DH2001X主机参数


1800mm×600mm8寸触摸液晶屏显示;

2)双RS485总线接口,便于组网;

3)多种报警信号输出(两路掉电报警信号);

4)循环采集、分析处理各气体探头的信息及数据;

5)主机尺寸为:320*400*110(水平**.单位mm);

6)户外防雨箱:320*400*110(水平**.单位mm

2、气体取样分析模块(激光红外和超声波两种)




1)激光红外:采用德国进口的SMARTGAS红外传感器测SF 6,定量程检测;

2)超声波:电化学超声波原理,定性检测;

3、温湿度变送器




主要功能:

1)现场温度、湿度的实时检测,并将实时数据传送到主机;

2)瑞士进口温湿度传感器,温度误差<0.5 ,湿度误差为:±3%

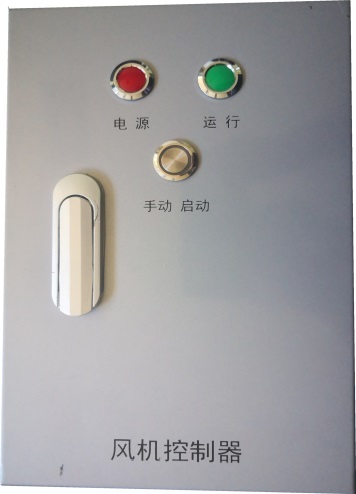

4、风机控制器




1)主要功能:

是控制风力发电机将风能转化为电能并贮存到蓄电池的装置,

控制器全部采用微电脑和无触点控制技术,并具备各种保护功能。

2)主要技术参数:

风机控制采用施耐德交流接触器控制输出;

防雷措施RS485总线接口,便于组网;

5、系统参数

1SF6浓度超限报警点:1000ppm,精度<±5%

2O2浓度检测范围025%,缺氧报警点:18%,精度<±0.5%

3)温度显示范围:-20+99℃,精度<±0.5%

4)湿度显示范围:099%RH,精度<±3%

5)输入电源:AC220V±20%

6)报警输出接点功率:AC220/5

7)风机输出接点:380V/15A(三相)或220V/15A

8)风机启动:O2含量≤19.6%SF6气体浓度>1000ppm时,自动启动风机,

9)每次启动时间按时段自动设置,可手动控制或强制启动风机;

10SF6气体检测报警误差<5%O2报警误差<0.5%

11)系统平均无故障工作时间(MTBF)为8000小时;
