方形传感器

编辑:正瑞电子   发布时间:2018-12-11   阅读:3174

一、电缆温度传感器产品简介

采集监测部位的温度,通过一条总线将采集的温度数据上传到温度监测器。适用于低压电气接点测温、电缆中间接头测温等。

二、传感器实物图



温度传感器通过接入一条总线的方式连接到温度监测器。温度监测器可以分两个方向布置总线,每条总线长度可达600米,每条可接入64个点,共计128个点。

每个温度传感器在出厂时都具有编号(1~128),因此在一条温度采集总线上可以同时挂接128个温度传感器,而不会出现混乱现象。

三、接线方式

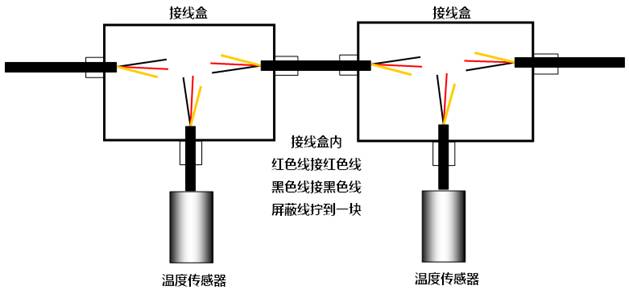

图3-1接线盒内接线方式图


线缆采用屏蔽两芯双绞线,剥出电缆线芯,保留屏蔽层,三根红色、三根黑色和屏蔽层分别拧到一块,用PVC胶带包扎好放到防水接线盒内;

注意:不要带电安装或更换传感器,三根线之间不要短路,否则会损坏温度传感器;

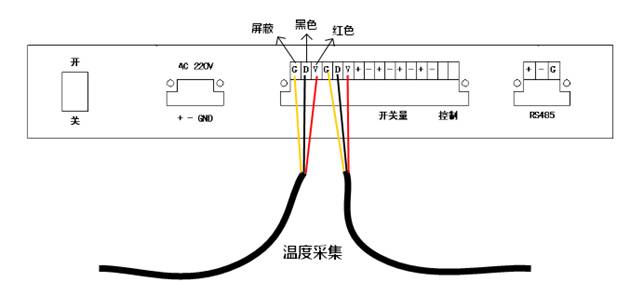

图3-2电缆温度监测器端传感器接线图


在接传感器之前,温度监测器一定要停电关闭,在压接过程中,三根线之间短路会造成传感器损坏;

四、性能特点

测温电缆传感器外形有圆形和方形等适用不同场合的外形尺寸

测温范围:-55℃~+127℃ 。

误差:小于0.5℃(全量程范围。)

分辨率:±0.1℃ 。

耐压值:温度传感器可经受ESD±10000V高压

电缆长度≦1000米

传感器采用树脂封装,防水防潮。

五、现场图片

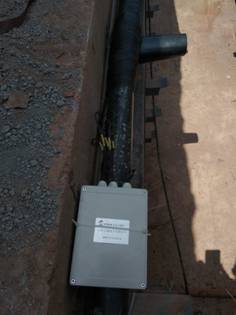

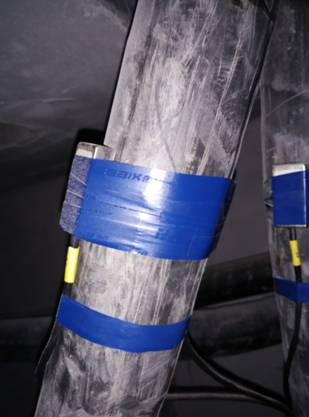

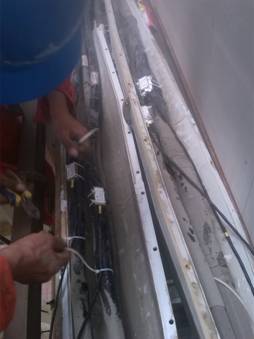

电缆接头测温现场:

image012.jpg image014.jpg  image016.jpg

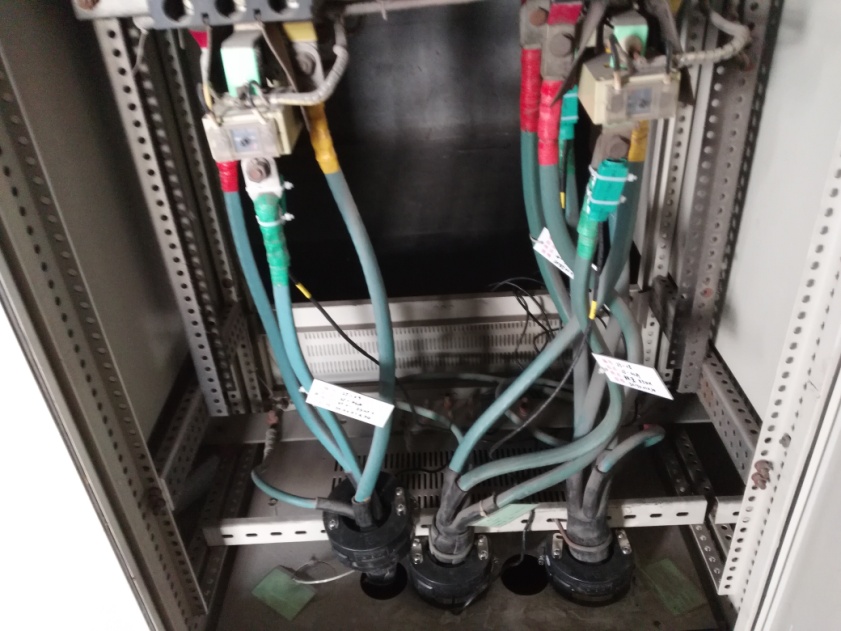

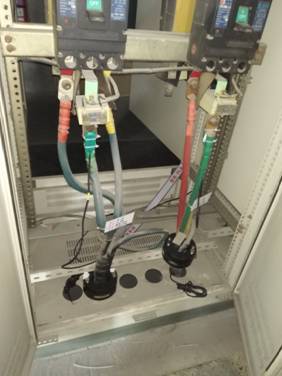

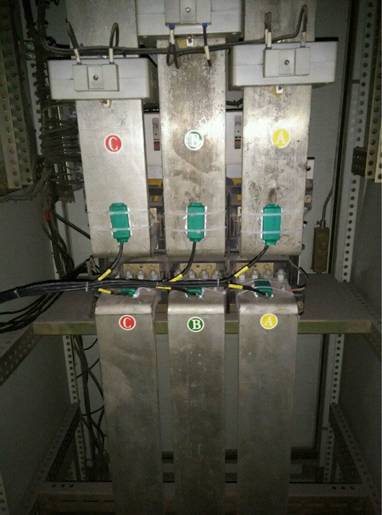

低压柜测温:

5c0f651d7ad93.jpg  image020.jpg   image022.jpg
